通带频率120~160MHz, DC-100MHz≥40dB, 180-900MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 120 | ~ | 160 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带外抑制 | DC-100 | MHz≥ | 40 | dB | ||
| 带外抑制 | 180-900 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

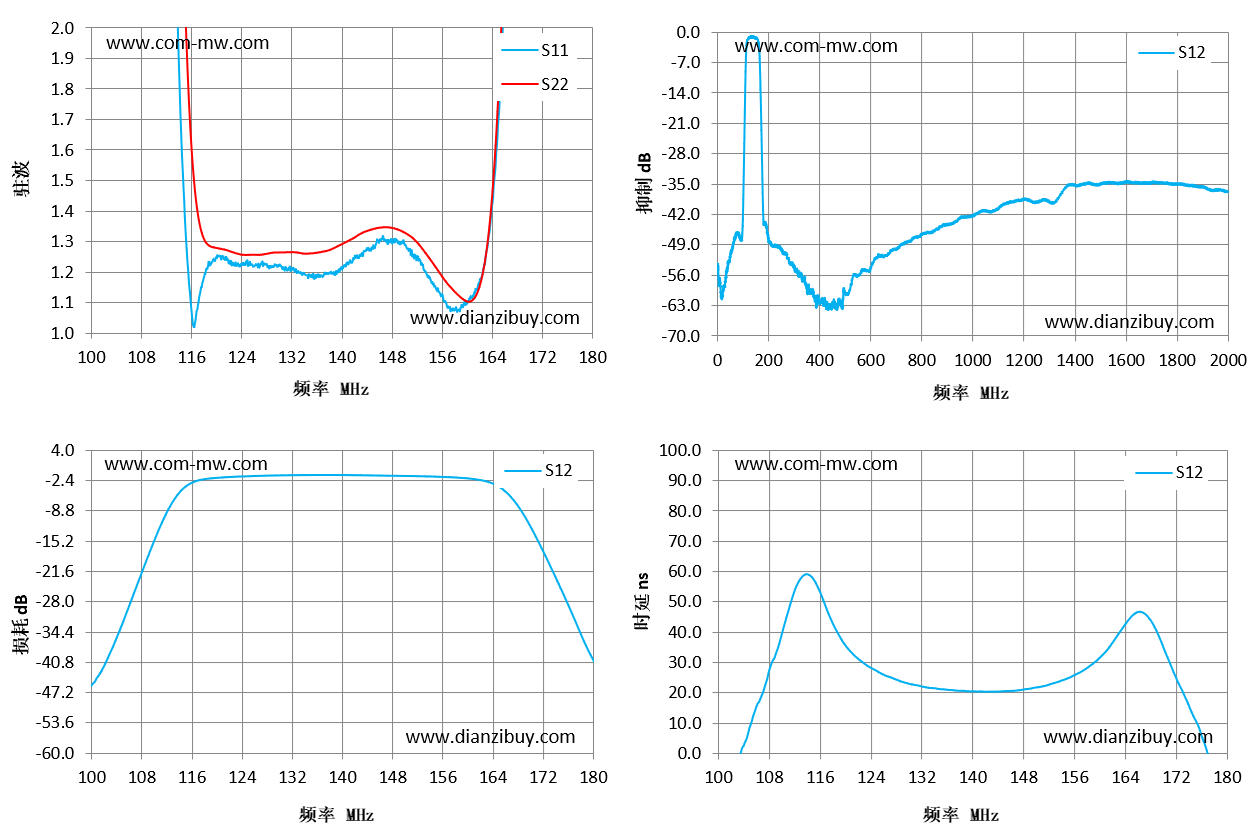

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
|---|---|---|---|---|---|
| 100 | 25.61 | 41.25 | -45.65 | -45.65 | -8.35 |
| 106 | 15.31 | 22.97 | -28.88 | -28.88 | 15.51 |
| 111 | 6.03 | 8.71 | -11.92 | -11.92 | 46.91 |
| 117 | 1.08 | 1.4 | -2.3 | -2.3 | 47.87 |
| 123 | 1.22 | 1.26 | -1.49 | -1.49 | 29.59 |
| 129 | 1.22 | 1.26 | -1.24 | -1.24 | 23.58 |
| 134 | 1.2 | 1.26 | -1.14 | -1.14 | 21.51 |
| 140 | 1.22 | 1.29 | -1.13 | -1.13 | 20.51 |
| 146 | 1.3 | 1.35 | -1.25 | -1.25 | 20.63 |
| 151 | 1.27 | 1.32 | -1.34 | -1.34 | 22.12 |
| 157 | 1.09 | 1.16 | -1.59 | -1.59 | 26.89 |
| 163 | 1.25 | 1.25 | -2.48 | -2.48 | 39.64 |
| 169 | 5.32 | 5.25 | -9.65 | -9.65 | 40.01 |
| 174 | 14.43 | 13.35 | -22.68 | -22.68 | 15.8 |
| 180 | 25.38 | 22.71 | -40.17 | -40.17 | -27.38 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
