通带频率115~165MHz, DC-95MHz≥40dB, 185-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 115 | ~ | 165 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带外抑制 | DC-95 | MHz≥ | 40 | dB | ||
| 带外抑制 | 185-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

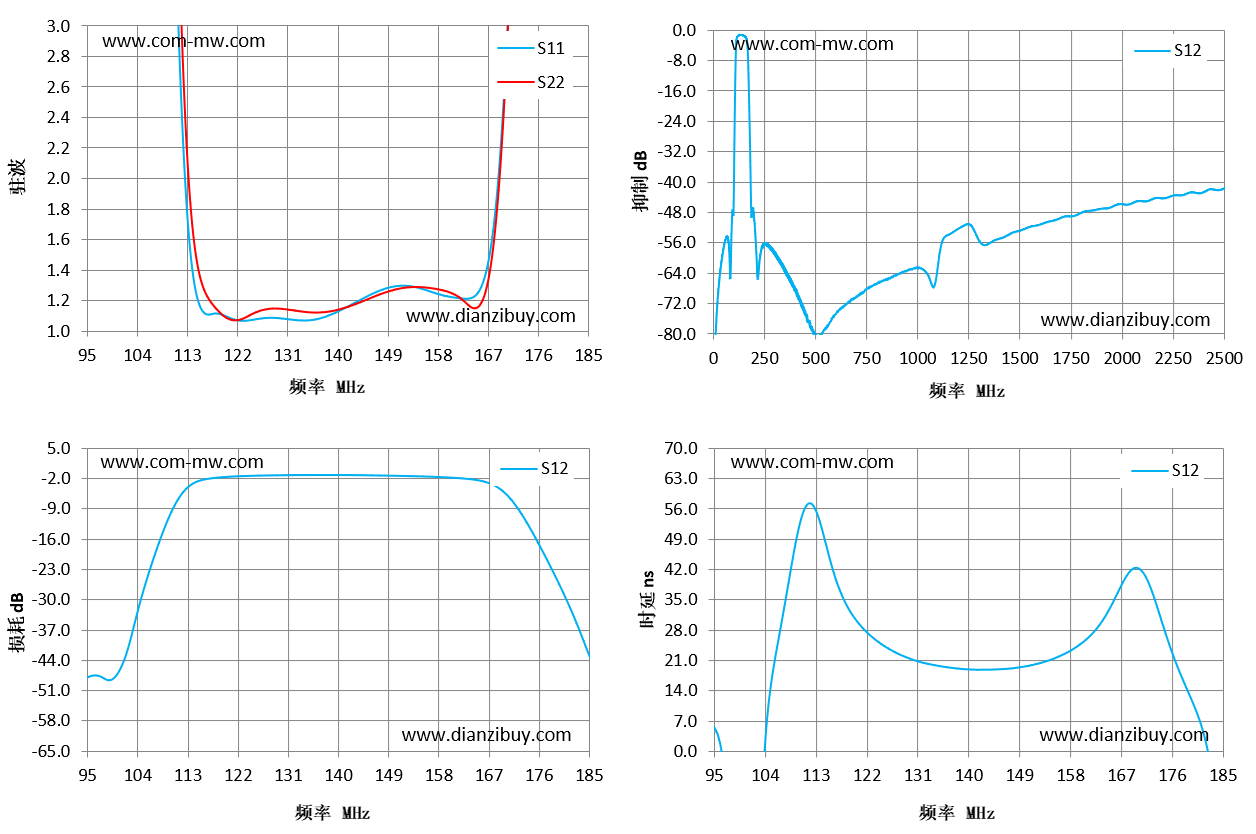

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 95 | 31.51 | 61.69 | -47.92 | 5.62 |
| 101 | 21.96 | 34.31 | -45.59 | -59.17 |
| 108 | 8.33 | 10.88 | -16.03 | 37.97 |
| 114 | 1.36 | 1.64 | -3.04 | 51.74 |
| 121 | 1.08 | 1.07 | -1.49 | 28.99 |
| 127 | 1.09 | 1.14 | -1.25 | 23 |
| 134 | 1.07 | 1.13 | -1.14 | 20 |
| 140 | 1.13 | 1.14 | -1.14 | 19.03 |
| 146 | 1.24 | 1.22 | -1.22 | 19.1 |
| 153 | 1.29 | 1.29 | -1.4 | 20.62 |
| 159 | 1.23 | 1.27 | -1.66 | 24.13 |
| 166 | 1.31 | 1.2 | -2.61 | 35.65 |
| 172 | 4.45 | 4.45 | -8.48 | 38.64 |
| 179 | 15.13 | 16.74 | -24.74 | 13.47 |
| 185 | 24.01 | 28.66 | -42.78 | -31.35 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
