通带频率110~170MHz, DC-90MHz≥40dB, 190-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 110 | ~ | 170 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带外抑制 | DC-90 | MHz≥ | 40 | dB | ||
| 带外抑制 | 190-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

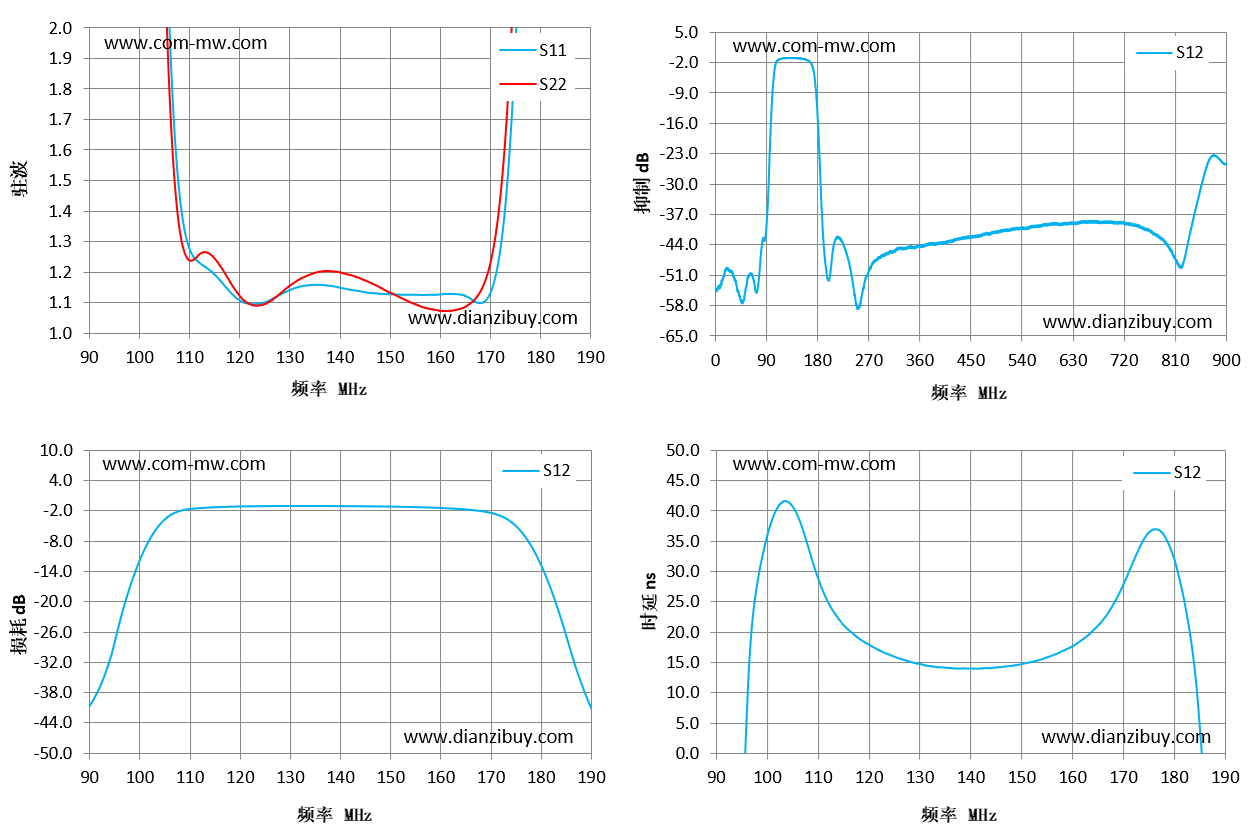

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 90 | 20.18 | 21.06 | -40.91 | -33.12 |
| 97 | 12.43 | 12.46 | -20.97 | 20.53 |
| 104 | 3.32 | 2.99 | -4.8 | 41.5 |
| 111 | 1.25 | 1.24 | -1.44 | 26.67 |
| 119 | 1.12 | 1.14 | -1.05 | 18.33 |
| 126 | 1.11 | 1.1 | -0.95 | 15.62 |
| 133 | 1.15 | 1.18 | -0.93 | 14.23 |
| 140 | 1.15 | 1.2 | -0.95 | 13.93 |
| 147 | 1.13 | 1.16 | -1.01 | 14.3 |
| 154 | 1.13 | 1.1 | -1.13 | 15.48 |
| 161 | 1.13 | 1.07 | -1.37 | 18.18 |
| 169 | 1.1 | 1.17 | -2.07 | 25.95 |
| 176 | 2.3 | 2.73 | -5.78 | 36.9 |
| 183 | 7.55 | 9.62 | -19.94 | 20.28 |
| 190 | 12.09 | 19.07 | -40.75 | -27.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
