通带频率100~180MHz, DC-80MHz≥40dB, 200-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 100 | ~ | 180 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带外抑制 | DC-80 | MHz≥ | 40 | dB | ||
| 带外抑制 | 200-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

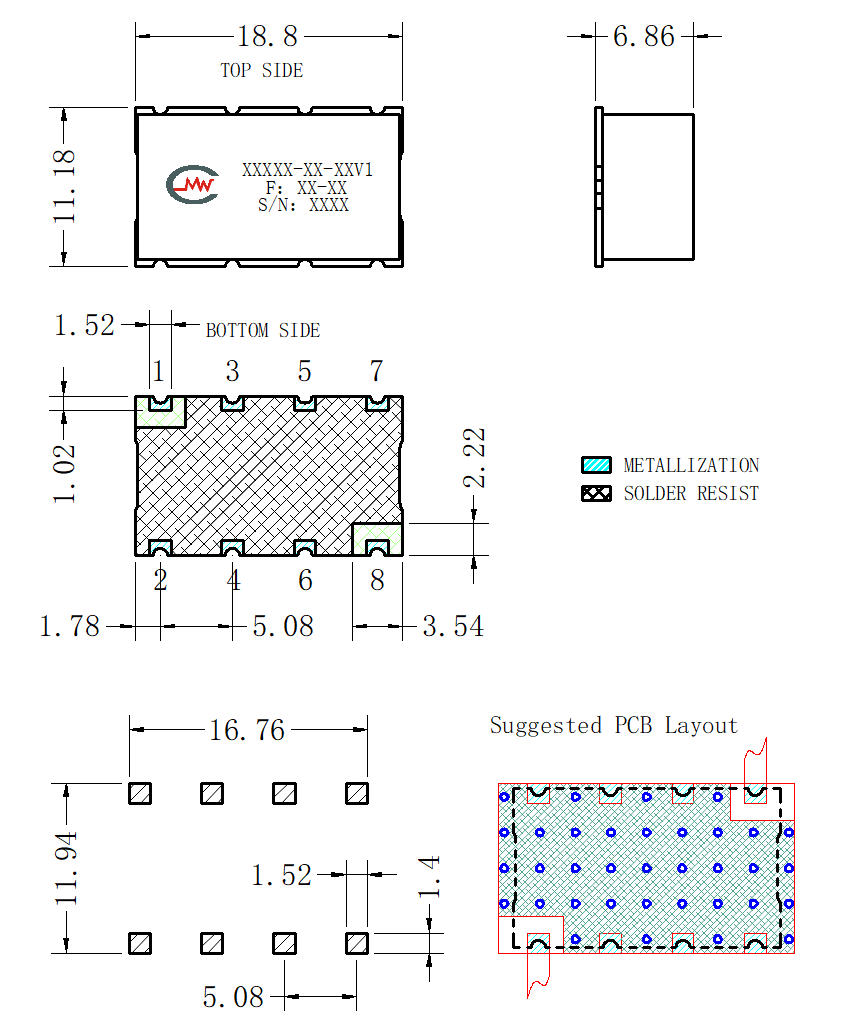

| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

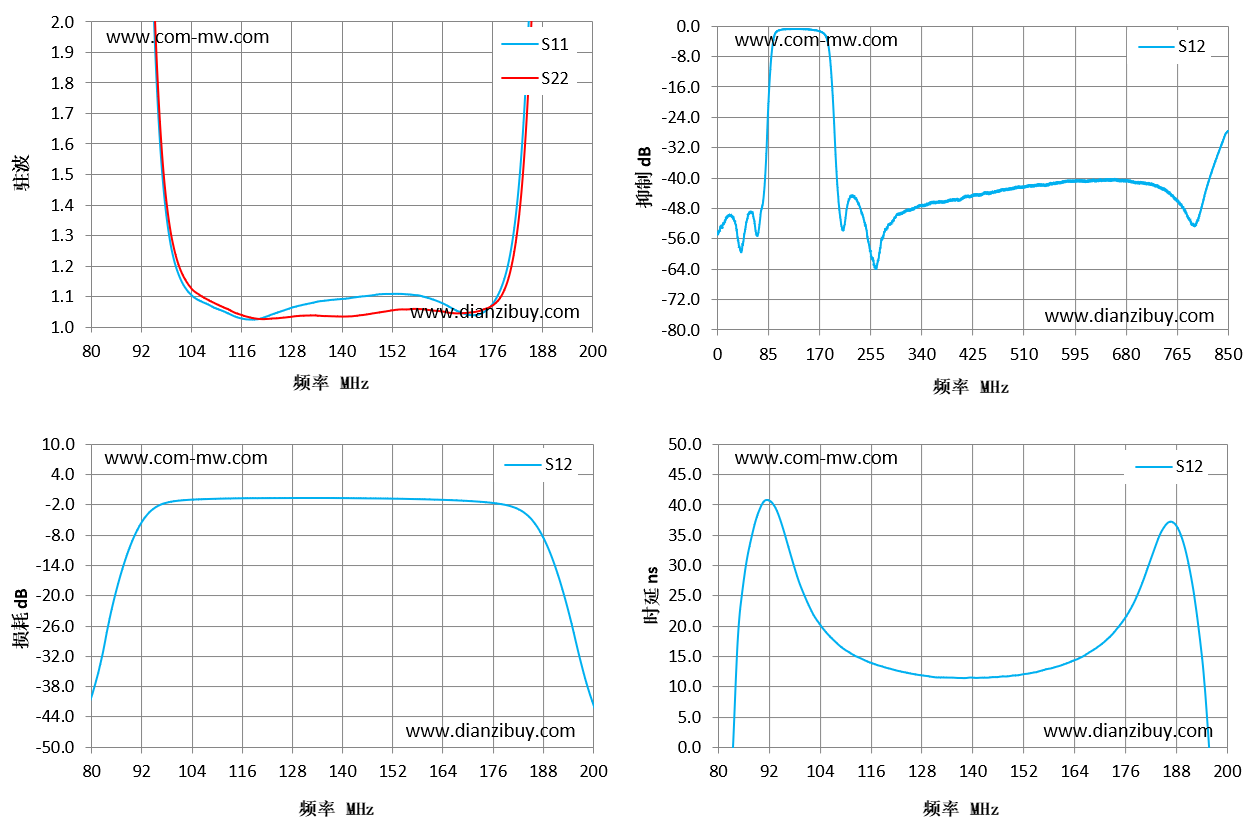

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 80 | 27.25 | 21.46 | -40.23 | -28.6 |
| 89 | 7.91 | 7.91 | -10.97 | 37.61 |
| 97 | 1.51 | 1.57 | -1.9 | 32.27 |
| 106 | 1.09 | 1.11 | -0.96 | 18.66 |
| 114 | 1.04 | 1.05 | -0.78 | 14.62 |
| 123 | 1.04 | 1.03 | -0.73 | 12.58 |
| 131 | 1.07 | 1.04 | -0.7 | 11.62 |
| 140 | 1.09 | 1.03 | -0.72 | 11.54 |
| 149 | 1.11 | 1.05 | -0.8 | 11.81 |
| 157 | 1.11 | 1.06 | -0.91 | 12.82 |
| 166 | 1.06 | 1.05 | -1.13 | 15 |
| 174 | 1.05 | 1.06 | -1.51 | 19.48 |
| 183 | 1.57 | 1.44 | -3.29 | 32.82 |
| 191 | 5.65 | 5.25 | -14.26 | 30.41 |
| 200 | 12.14 | 14.07 | -41.25 | -26.02 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
