通带频率95~185MHz, DC-75MHz≥40dB, 205-500MHz≥40dB, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小体积，高性价比。
| 参数 | 频率 | 最小 | 典型 | 最大 | 单位 | |
| 通带频率 | 95 | ~ | 185 | MHz | ||
| 通带损耗 | 2.5 | dB | ||||
| 带外抑制 | DC-75 | MHz≥ | 40 | dB | ||
| 带外抑制 | 205-500 | MHz≥ | 40 | dB | ||
| 通带驻波 | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |

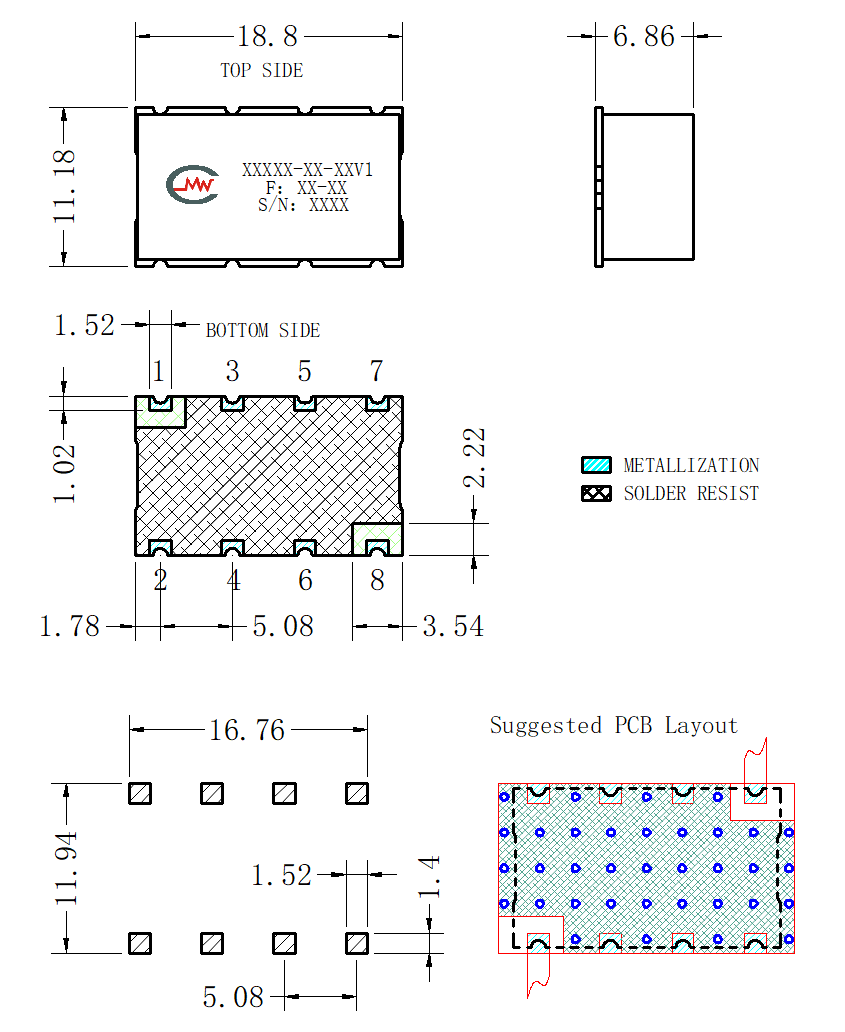

| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6,7 |

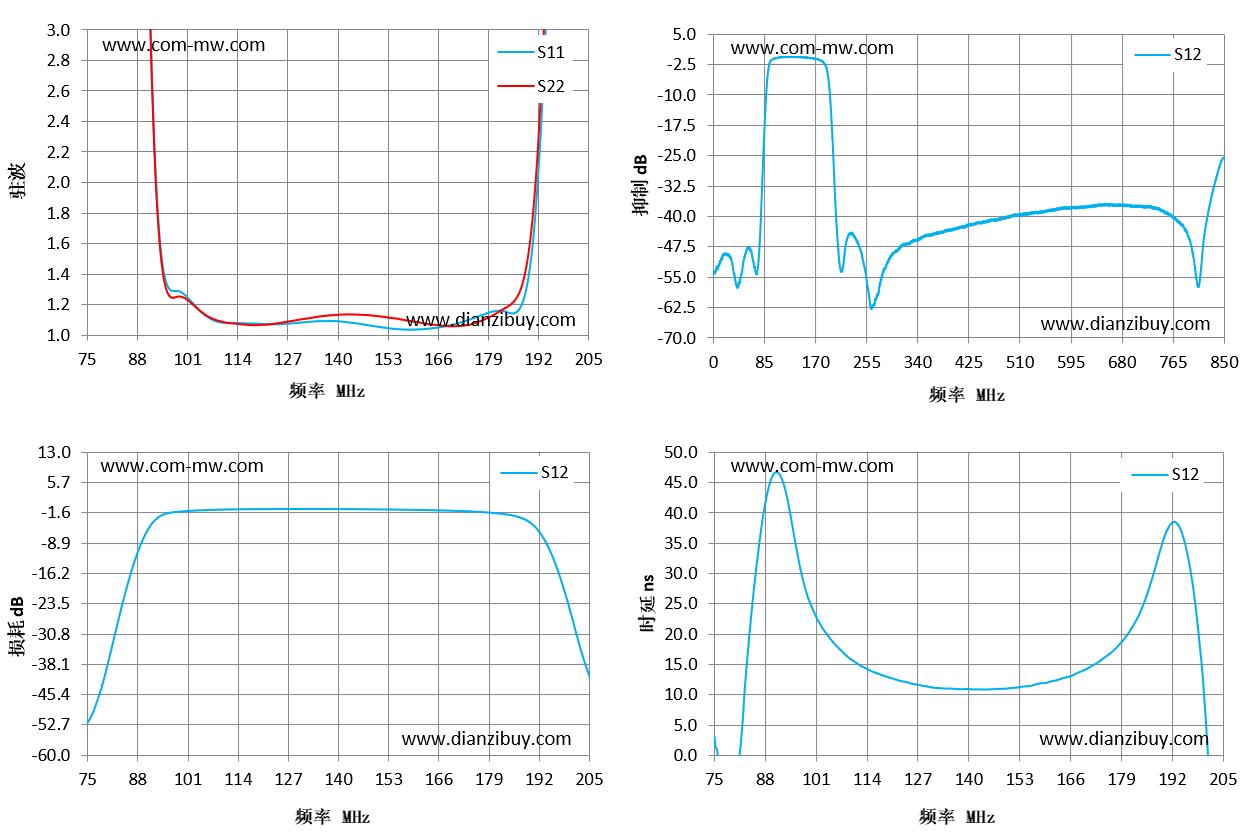

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 75 | 44.06 | 29.11 | -52.27 | 3.07 |
| 84 | 18.06 | 15.9 | -23.92 | 20.53 |
| 94 | 1.61 | 1.57 | -2.45 | 41.6 |
| 103 | 1.19 | 1.19 | -1.1 | 20.76 |
| 112 | 1.08 | 1.08 | -0.83 | 15 |
| 121 | 1.07 | 1.07 | -0.74 | 12.63 |
| 131 | 1.08 | 1.1 | -0.71 | 11.21 |
| 140 | 1.09 | 1.13 | -0.73 | 10.97 |
| 149 | 1.06 | 1.13 | -0.8 | 11.02 |
| 159 | 1.04 | 1.09 | -0.91 | 11.94 |
| 168 | 1.06 | 1.06 | -1.09 | 13.71 |
| 177 | 1.13 | 1.09 | -1.44 | 17.35 |
| 186 | 1.15 | 1.23 | -2.44 | 27.52 |
| 196 | 4.32 | 4.82 | -12.88 | 33.14 |
| 205 | 10.93 | 14.05 | -40.29 | -26.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
