通带频率800~1800MHz, 535MHz≥20dB, 2220MHz≥20dB, 表面贴装, 替代SXBP-1200+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 800 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | 535 | MHz≥ | 20 | dB | ||
| 带外抑制 | 2220 | MHz≥ | 20 | dB | ||
| 带外抑制 | DC-530 | MHz≥ | 30 | dB | ||
| 带外抑制 | 2250-5000 | MHz≥ | 30 | dB | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代SXBP-1200+ |

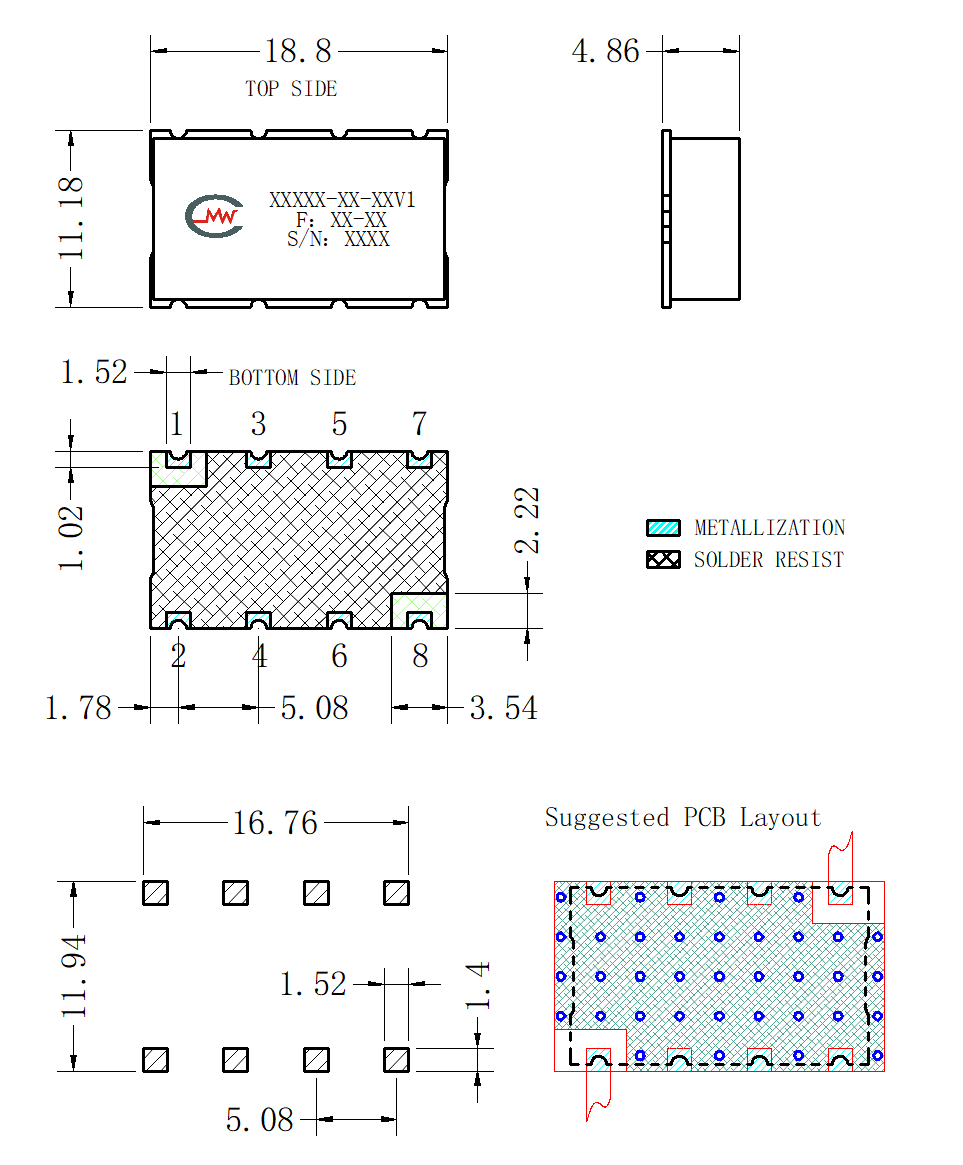

| 输入/输出端 | 1,8 |
| 接地端口 | 2,3,4,5,6 |

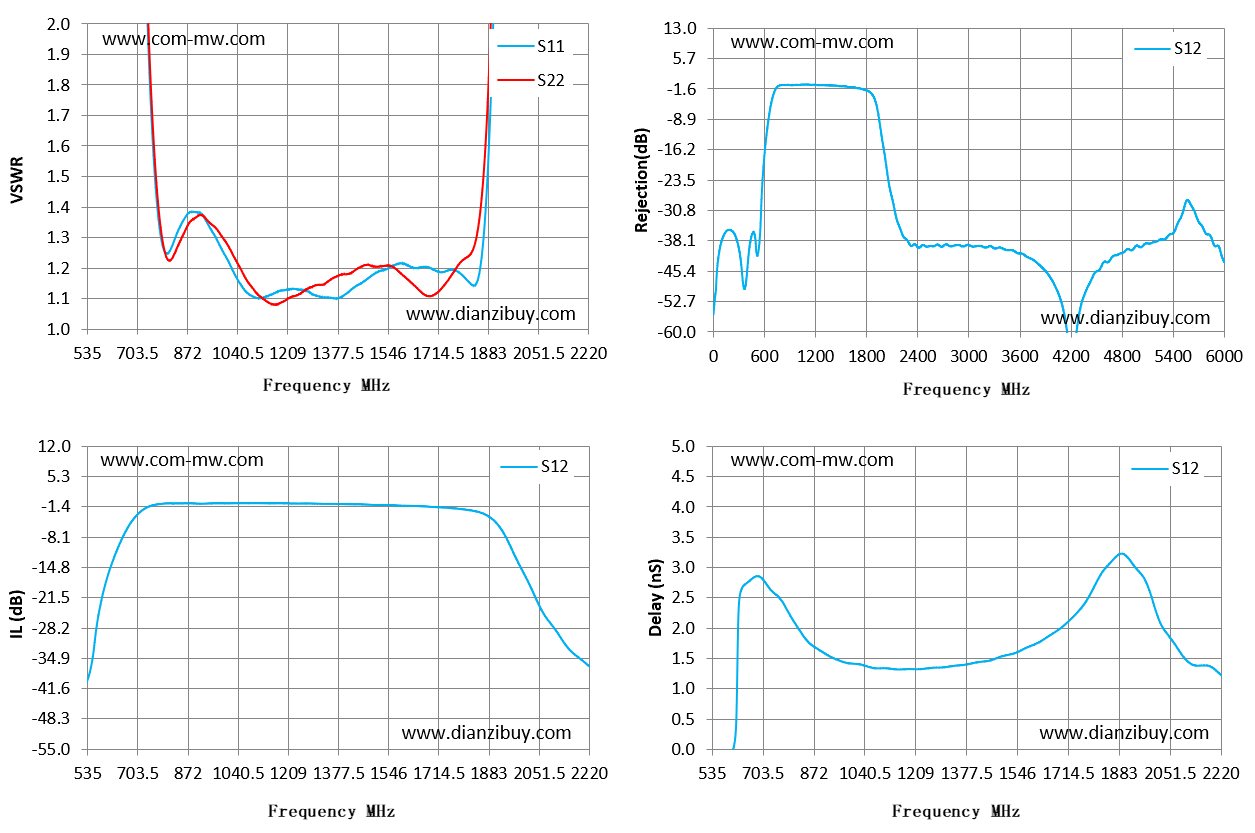

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 535 | 96.15 | 39.9 | -39.62 | -0.69 |
| 655 | 10.69 | 9.66 | -7.8 | 2.76 |
| 776 | 1.34 | 1.38 | -0.79 | 2.36 |
| 896 | 1.38 | 1.36 | -0.67 | 1.62 |
| 1137 | 1.11 | 1.09 | -0.61 | 1.32 |
| 1257 | 1.13 | 1.12 | -0.68 | 1.34 |
| 1378 | 1.1 | 1.17 | -0.76 | 1.4 |
| 1498 | 1.18 | 1.21 | -0.97 | 1.54 |
| 1739 | 1.19 | 1.15 | -1.6 | 2.23 |
| 1859 | 1.23 | 1.42 | -2.77 | 3.11 |
| 1979 | 8.74 | 8.93 | -13.46 | 2.68 |
| 2100 | 20.45 | 19.93 | -28.02 | 1.5 |
| 2220 | 22.22 | 24.84 | -36.64 | 1.23 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
