通带频率7~9GHz, DC-5.3GHz≥40dBc, 10.7-13GHz≥40dBc
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
体积小，性能优良，易于集成
超宽频段高效滤波
过渡带窄，插损高，高频滤波性好

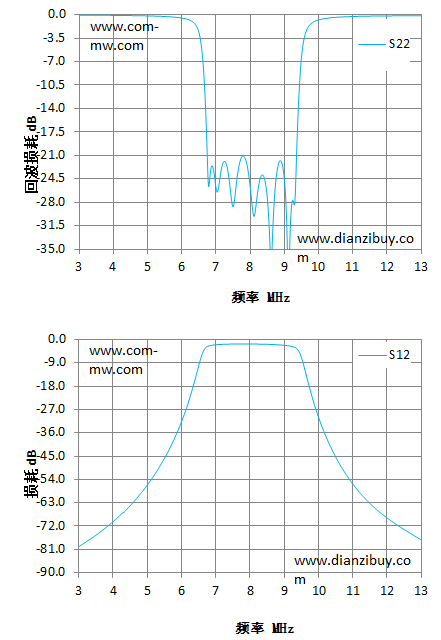

| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 7 | ~ | 9 | GHz |
| 通带损耗 | / | / | 2.5 | dB | ||
| 带外抑制 | DC-5.3 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 10.7-13 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.7 |

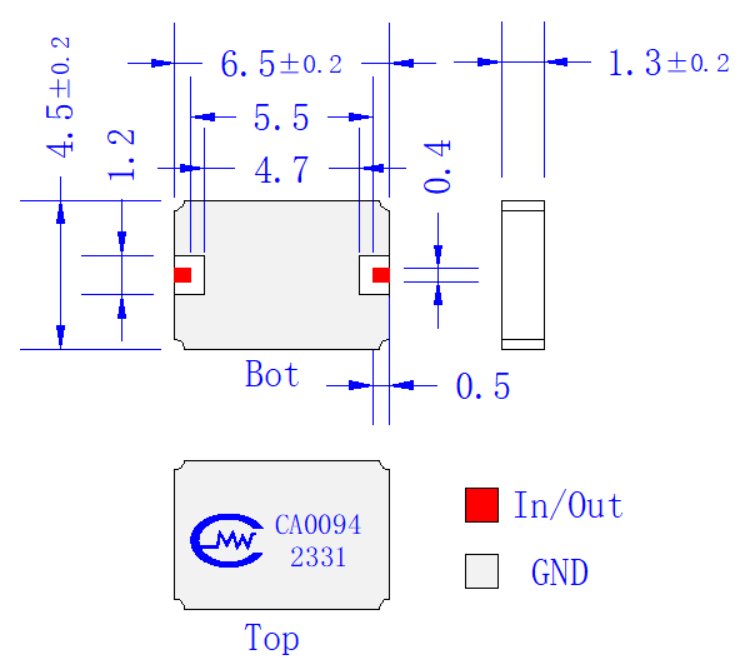

| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 5W设计保证 |
| 工作温度 | -45~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 1 | 建议分腔使用，滤波器端口可互换 |
| 2 | 产品支持220℃回流焊。 |

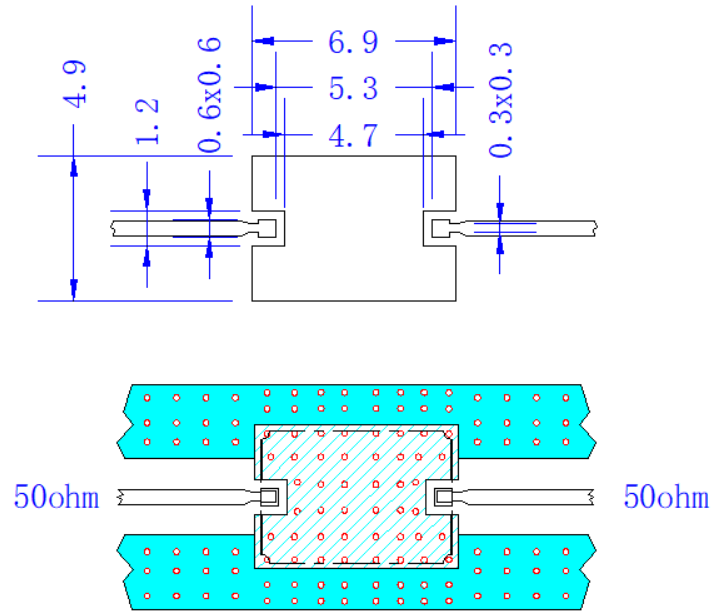

| 3 | 表贴式滤波器的接地很重要，如果接地效果不理想，会对滤波器的电特性造成影响，尤其是带外抑制指标会明显变差，只有良好的接地和正常的安装才能发挥滤波器最佳性能，获得最佳效果 |
| 4 | 在安装和使用过程中，滤波器不能浸泡在清洗液中，清洗剂可能进入盒体中，改变产品内部元件的固化状态和参数，造成滤波特性恶化，甚至产品失效 |
