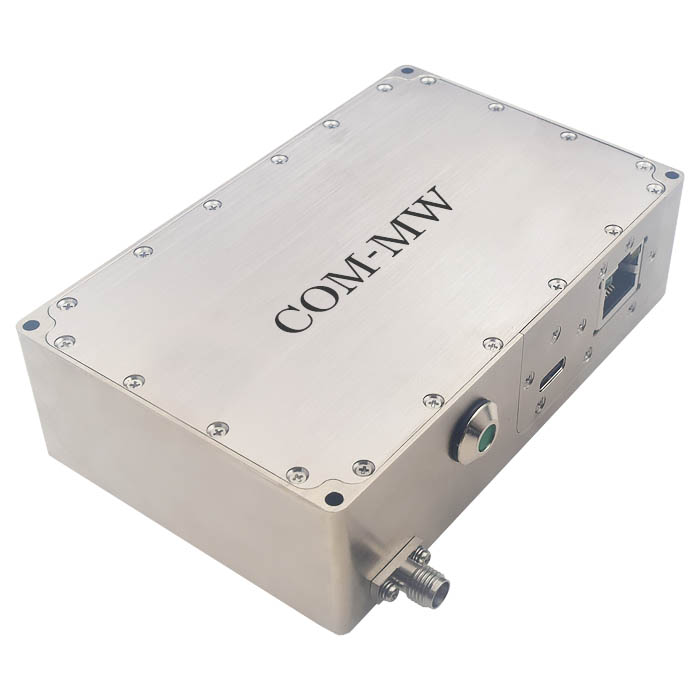

50~8000MHz,衰减范围 0~63dB,步进0.25dB,0.2W,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 50 | ~ | 8000 | MHz |
| 衰减范围 | 0 | ~ | 63 | dB |
| 插入损耗 | 9 | dB | ||
| 驻波比 | 1.5 | 1.9 | ||
| 衰减精度均方根 | 2 | dB | ||
| 衰减切换时间 | 200 | ns | ||
| 输入输出隔离（最大衰减加上损耗） | 70 | dB |
| 步进 | 0.25dB |
| 功率容量 | 0.2W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 镀镍 |
| 工作电压 | +5V,USB-C接口供电，配电源适配器 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -30~+85℃设计保证 |
| 控制接口 | USB-C/RJ-45 |
| 其它 | 可提供type-c和网口的控制软件和使用说明 |

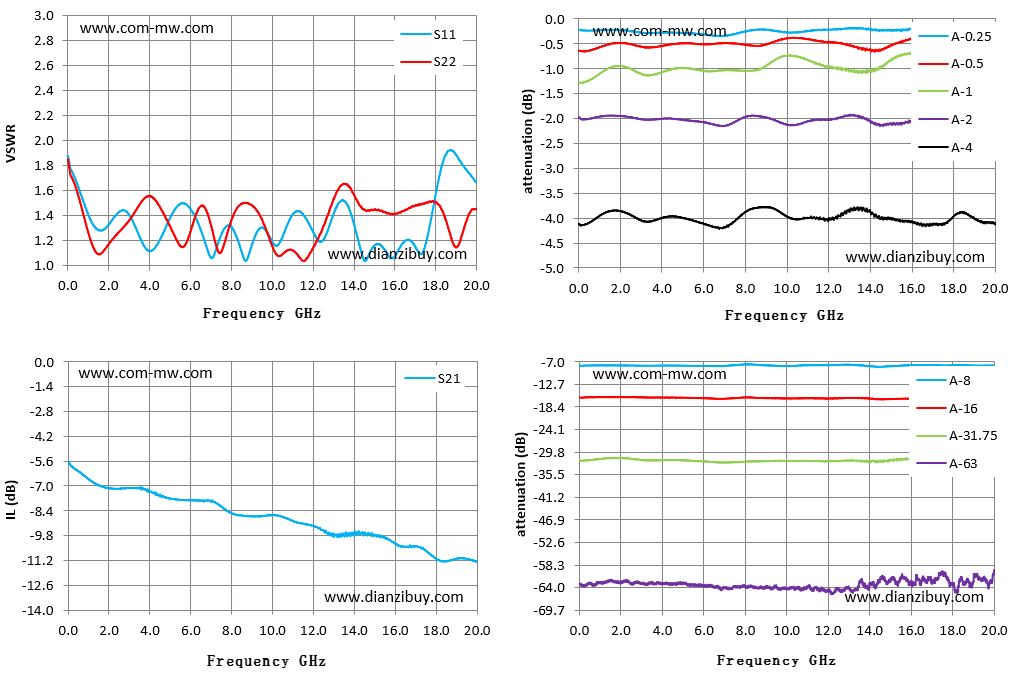

| Frequency GHz | S11 驻波 | S21 损耗 dB | A-0.25 衰减 dB | A-0.5 衰减 dB | A-1 衰减 dB | A-2 衰减 dB | A-4 衰减 dB | A-8 衰减 dB | A-16 衰减 dB | A-63 衰减 dB |
| 0.01 | 1.88 | -5.65 | -0.22 | -0.64 | -1.27 | -1.97 | -4.12 | -8.05 | -16.0 | -63.0 |
| 1.43 | 1.29 | -6.93 | -0.22 | -0.51 | -1.00 | -1.94 | -3.87 | -7.95 | -15.9 | -62.2 |
| 2.86 | 1.43 | -7.13 | -0.27 | -0.55 | -1.08 | -2.00 | -4.02 | -8.02 | -15.9 | -62.7 |
| 4.29 | 1.15 | -7.47 | -0.28 | -0.52 | -1.03 | -2.00 | -3.97 | -8.00 | -16.0 | -62.8 |
| 5.71 | 1.49 | -7.81 | -0.30 | -0.51 | -1.03 | -2.06 | -4.08 | -8.05 | -16.1 | -63.3 |
| 7.14 | 1.08 | -7.92 | -0.33 | -0.49 | -1.03 | -2.13 | -4.16 | -8.02 | -16.3 | -64.1 |
| 8.57 | 1.07 | -8.69 | -0.22 | -0.54 | -1.03 | -1.95 | -3.79 | -7.80 | -16.1 | -64.1 |
| 10.00 | 1.19 | -8.65 | -0.27 | -0.39 | -0.74 | -2.13 | -3.97 | -8.09 | -16.3 | -64.3 |
| 11.43 | 1.42 | -9.12 | -0.23 | -0.44 | -0.89 | -2.03 | -3.99 | -7.87 | -16.2 | 64.1 |
| 12.86 | 1.35 | -9.74 | -0.20 | -0.52 | -1.02 | -1.95 | -3.88 | -7.78 | -16.1 | -63.8 |
| 14.29 | 1.14 | -9.74 | -0.23 | -0.64 | -1.01 | -2.12 | -3.96 | -8.27 | -16.4 | -63.8 |
| 15.71 | 1.07 | -10.04 | -0.22 | -0.43 | -0.71 | -2.07 | -4.06 | -7.96 | -16.3 | -61.7 |
| 17.14 | 1.11 | -10.46 | -0.16 | -0.38 | -0.87 | -1.98 | -4.12 | -7.88 | -16.4 | -62.7 |
| 18.57 | 1.91 | -11.25 | -0.20 | -0.60 | -1.04 | -2.00 | -3.90 | -7.92 | -16.1 | -62.9 |
| 20.00 | 1.66 | -11.30 | -0.21 | -0.59 | -0.93 | -2.03 | -4.11 | -8.01 | -16.1 | -59.5 |
1、The device defaults as a TCP/ip server；
2、Default IP address: 192.168.1.100；
3、Default port number: 1000;
1、清洗产品表面，请勿将产品浸泡清洗液中清洗； 2、本产品属于静电敏感器件，安装或存储注意防静电； 3、整体温度大于125℃的情况，订货前与我们协商。
提供技术要求，工程师 1 个工作日内响应。
