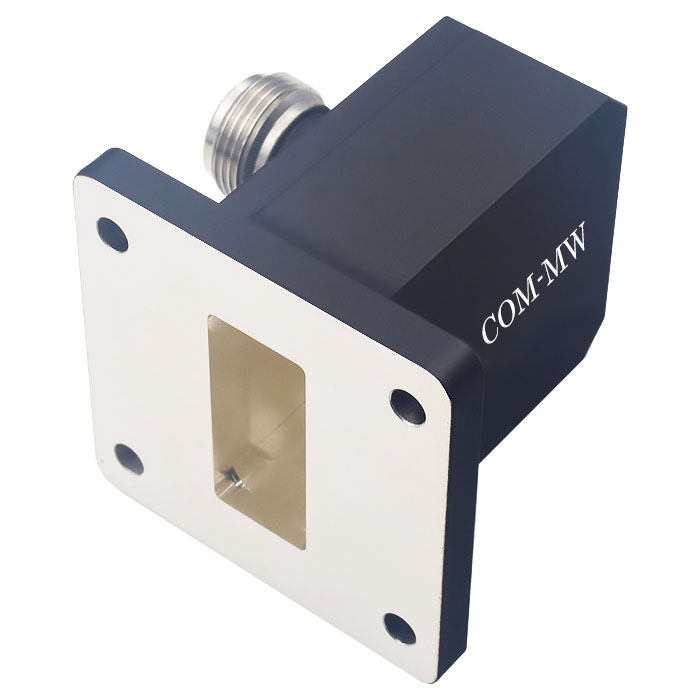

工作频率9.84~15GHz, 功率容量300W, 矩形波导, BJ120, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 9.84 | ~ | 15 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 |
| 功率容量 | 300W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ120 |
| 接口形式二 | N-F |

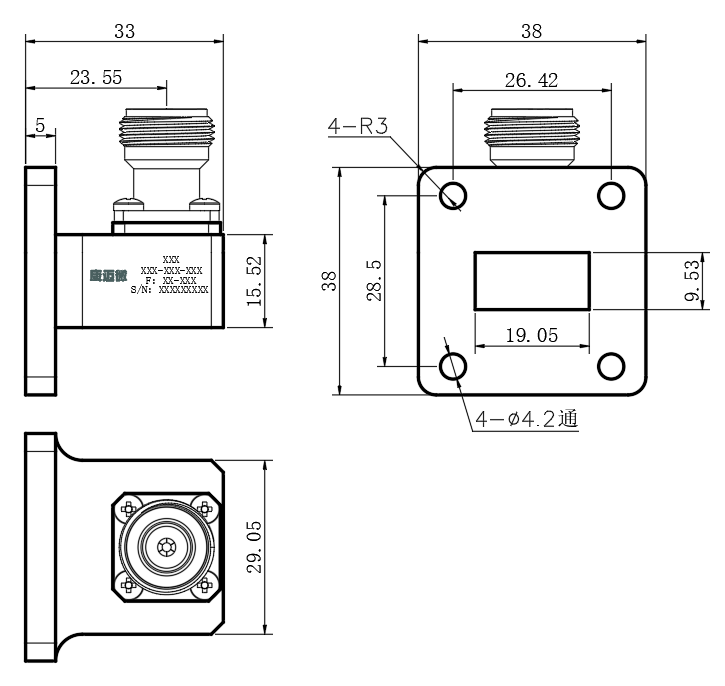

| 法兰型号 | FBP120 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

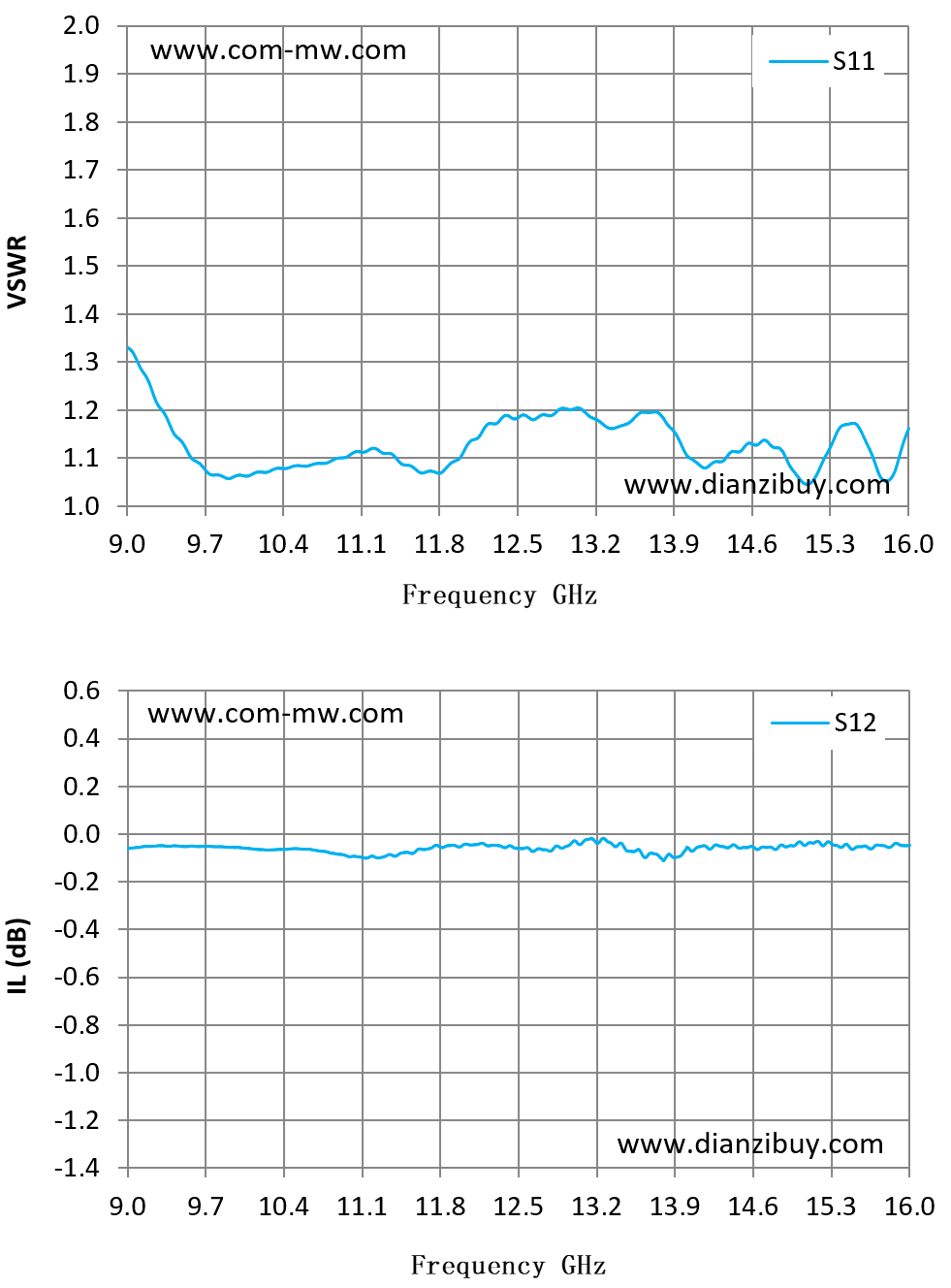

| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 9 | 1.33 | -0.06 |
| 9.5 | 1.13 | -0.05 |
| 10 | 1.06 | -0.06 |
| 10.5 | 1.08 | -0.06 |
| 11 | 1.11 | -0.09 |
| 11.5 | 1.08 | -0.08 |
| 12 | 1.11 | -0.05 |
| 12.5 | 1.18 | -0.06 |
| 13 | 1.2 | -0.03 |
| 13.5 | 1.17 | -0.07 |
| 14 | 1.11 | -0.06 |
| 14.5 | 1.12 | -0.06 |
| 15 | 1.06 | -0.04 |
| 15.5 | 1.17 | -0.06 |
| 16 | 1.16 | -0.05 |
提供技术要求，工程师 1 个工作日内响应。
