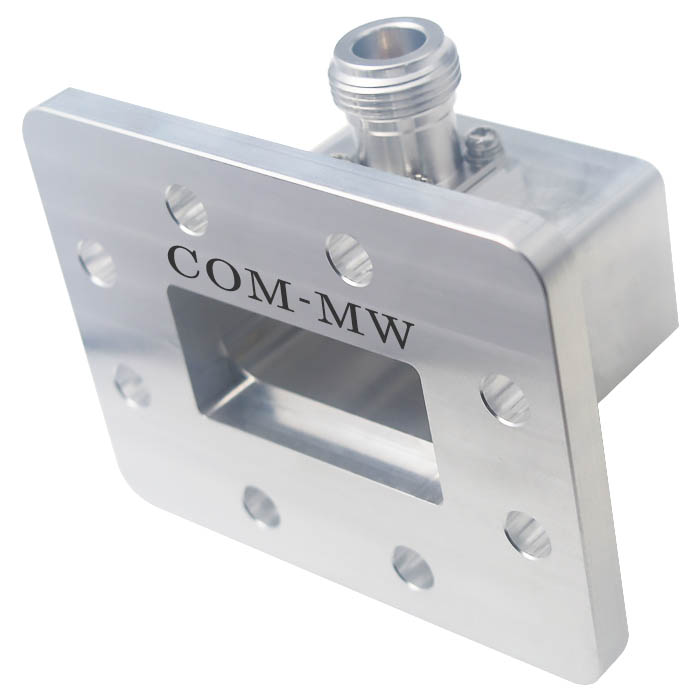

工作频率4640~7050MHz, 功率容量80W, 矩形波导, BJ58, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4640 | ~ | 7050 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 | dB |
| 功率容量 | 80W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ58 |
| 接口形式二 | N-K |
| 法兰型号 | FDP |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |

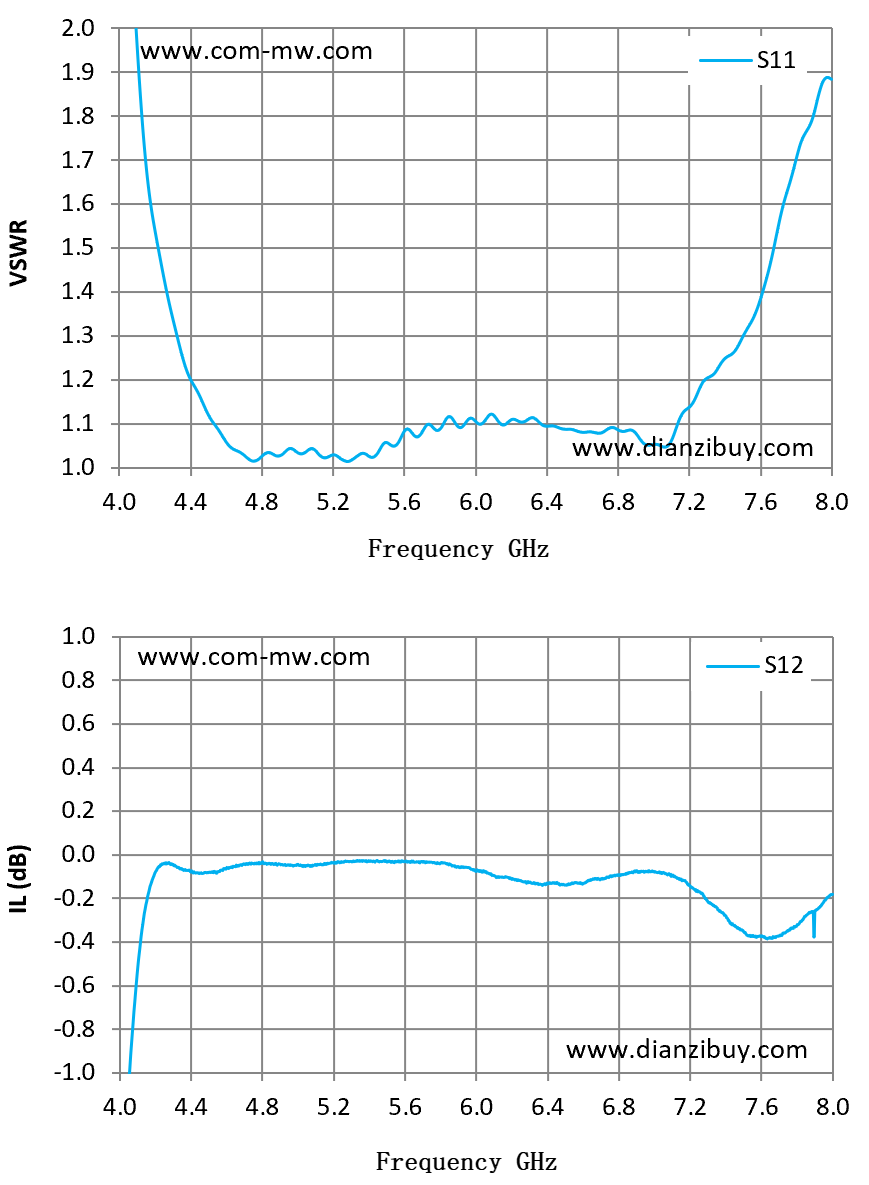

| Frequency GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 4 | 2.77 | -1.83 |
| 4.29 | 1.36 | -0.04 |
| 4.57 | 1.08 | -0.07 |
| 4.86 | 1.03 | -0.04 |
| 5.14 | 1.02 | -0.05 |
| 5.43 | 1.03 | -0.03 |
| 5.71 | 1.09 | -0.03 |
| 6 | 1.11 | -0.08 |
| 6.29 | 1.11 | -0.13 |
| 6.57 | 1.08 | -0.13 |
| 6.86 | 1.09 | -0.08 |
| 7.14 | 1.1 | -0.11 |
| 7.43 | 1.26 | -0.31 |
| 7.71 | 1.56 | -0.37 |
| 8 | 1.88 | -0.18 |
提供技术要求，工程师 1 个工作日内响应。
