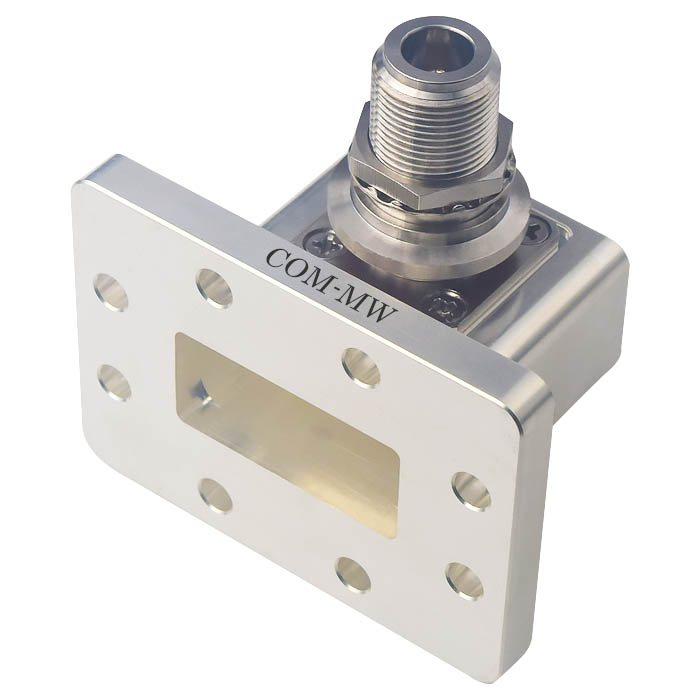

工作频率5.38~8.17GHz, 80W, 矩形波导, FDP70, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5.38 | ~ | 8.17 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.2 | dB |
| 功率容量 | 80W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FDP70 |
| 接口形式二 | N-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

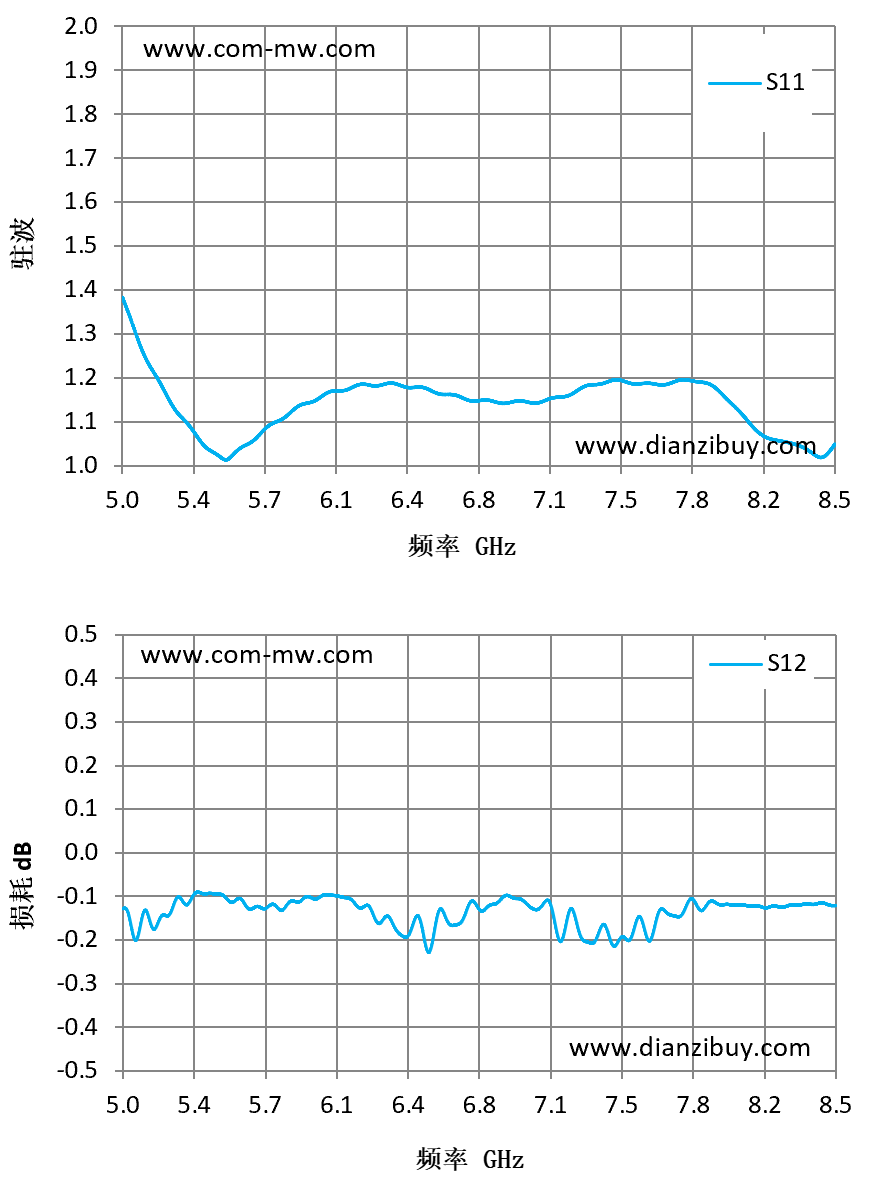

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 5 | 1.38 | -0.13 |
| 5.25 | 1.13 | -0.12 |
| 5.5 | 1.01 | -0.1 |
| 5.75 | 1.1 | -0.12 |
| 6 | 1.16 | -0.1 |
| 6.25 | 1.18 | -0.16 |
| 6.5 | 1.17 | -0.23 |
| 6.75 | 1.15 | -0.13 |
| 7 | 1.14 | -0.12 |
| 7.25 | 1.18 | -0.19 |
| 7.5 | 1.19 | -0.19 |
| 7.75 | 1.2 | -0.14 |
| 8 | 1.14 | -0.12 |
| 8.25 | 1.06 | -0.12 |
| 8.5 | 1.05 | -0.12 |
提供技术要求，工程师 1 个工作日内响应。
