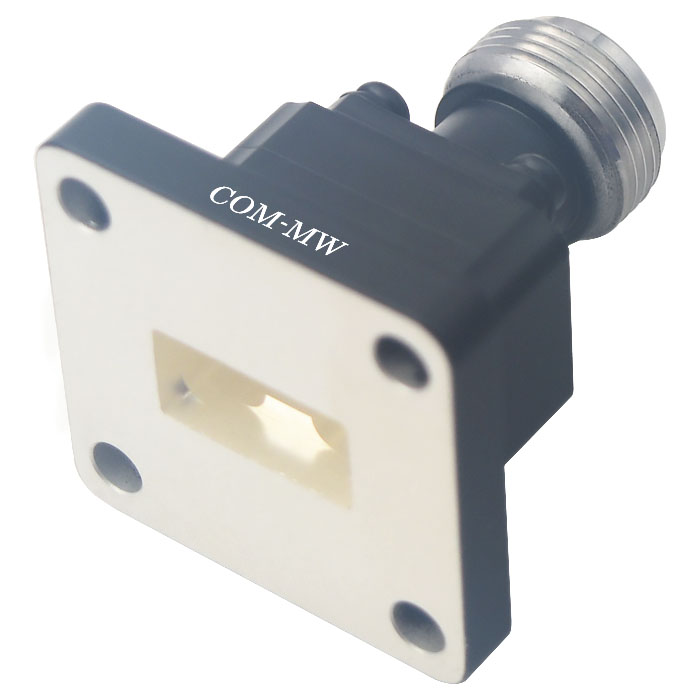

工作频率11.9~18GHz, 功率容量300W, 矩形波导, FBP140, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 11.9 | ~ | 18 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 | dB |
| 功率容量 | 300W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FBP140 |
| 接口形式二 | N-K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

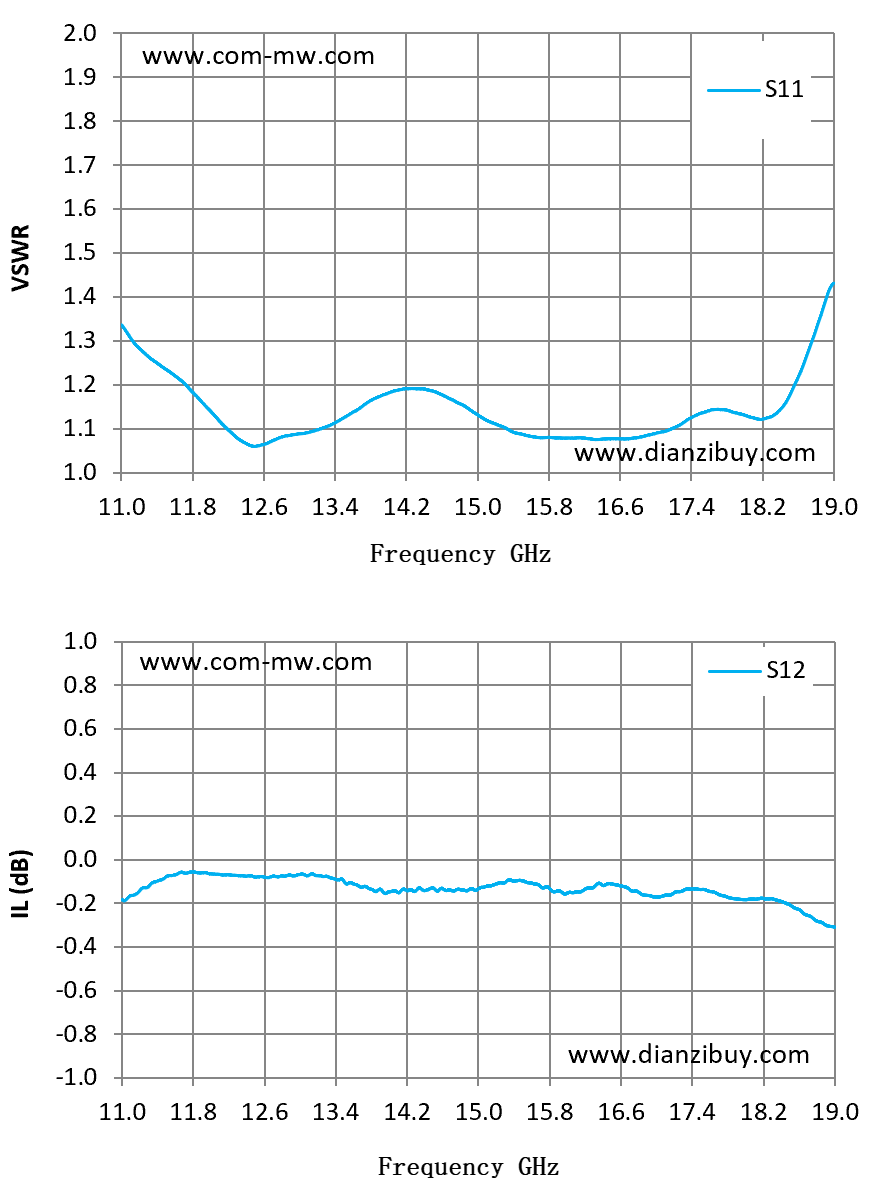

| Frequency GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 11 | 1.34 | -0.18 |
| 11.57 | 1.23 | -0.07 |
| 12.14 | 1.11 | -0.07 |
| 12.71 | 1.07 | -0.08 |
| 13.29 | 1.1 | -0.08 |
| 13.86 | 1.17 | -0.14 |
| 14.43 | 1.19 | -0.14 |
| 15 | 1.13 | -0.13 |
| 15.57 | 1.08 | -0.11 |
| 16.14 | 1.08 | -0.15 |
| 16.71 | 1.08 | -0.14 |
| 17.29 | 1.11 | -0.14 |
| 17.86 | 1.14 | -0.18 |
| 18.43 | 1.15 | -0.2 |
| 19 | 1.43 | -0.31 |
