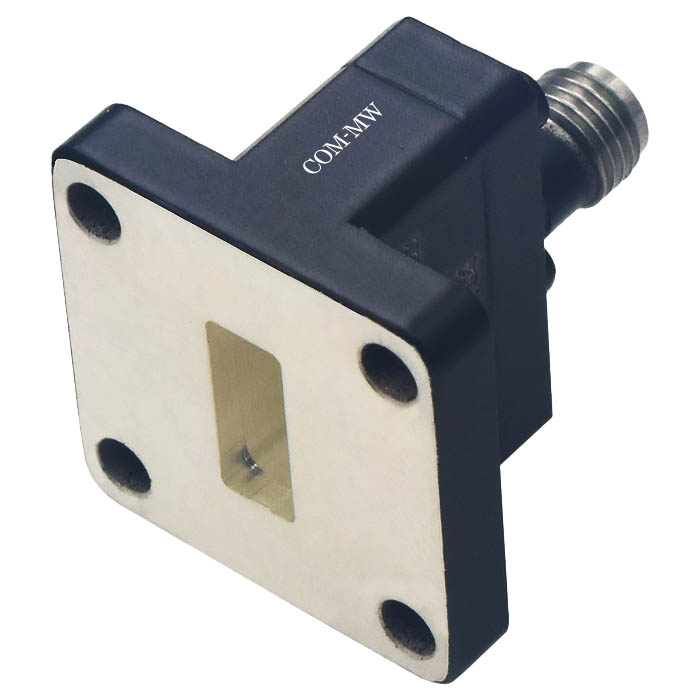

工作频率14.5~22GHz, 功率容量50W, 矩形波导, BJ180, SMA-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 14.5 | ~ | 22 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 |
| 功率容量 | 50W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ180 |
| 接口形式二 | SMA-F |

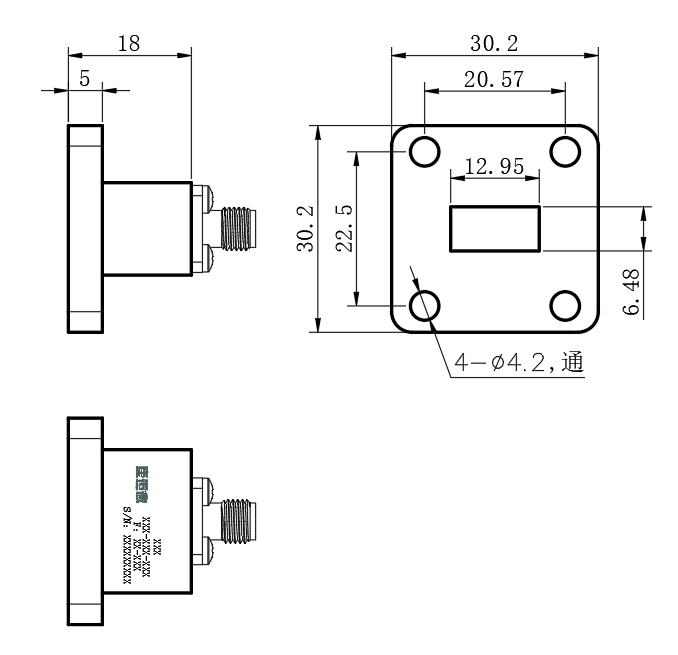

| 法兰型号 | FBP180 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+70℃设计保证 |

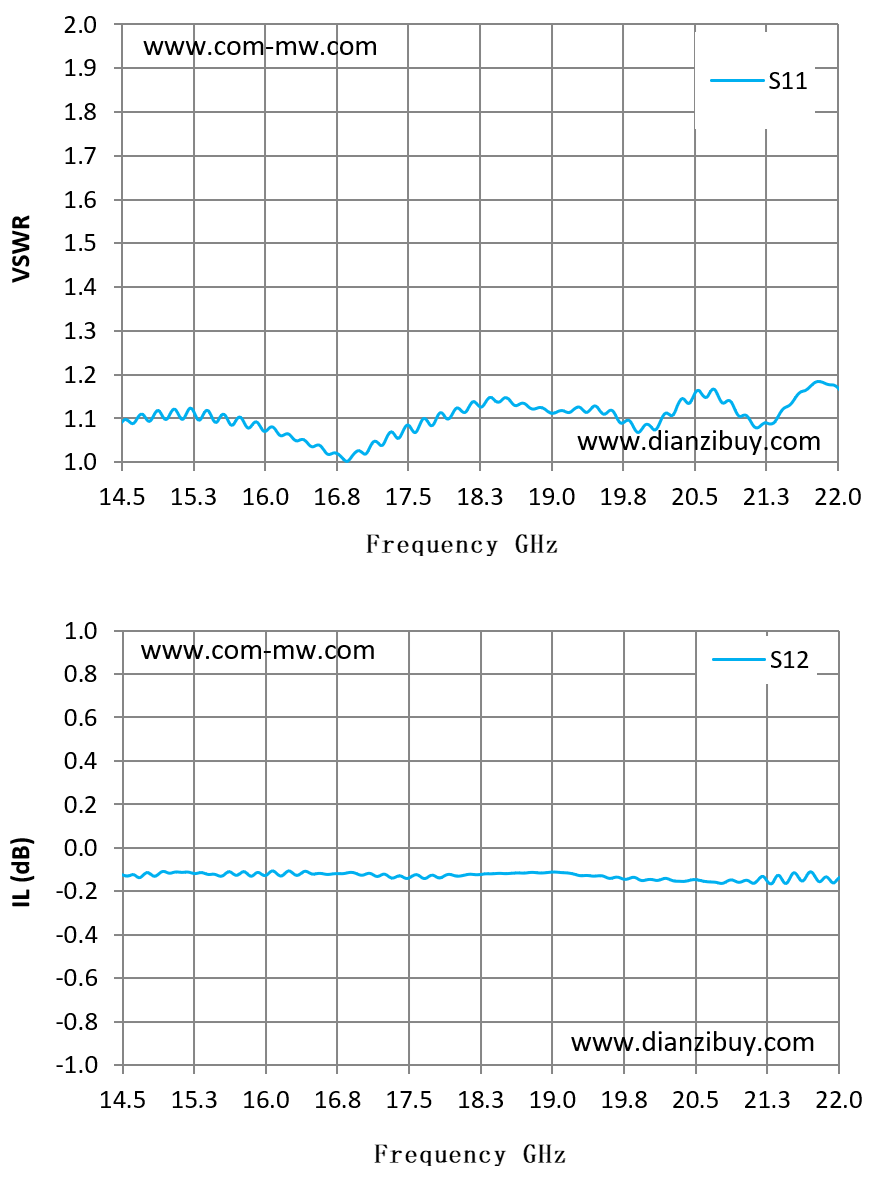

| Frequency GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 14.5 | 1.09 | -0.12 |
| 15.04 | 1.12 | -0.11 |
| 15.57 | 1.11 | -0.13 |
| 16.11 | 1.07 | -0.11 |
| 16.64 | 1.02 | -0.12 |
| 17.18 | 1.05 | -0.13 |
| 17.71 | 1.09 | -0.14 |
| 18.25 | 1.13 | -0.12 |
| 18.79 | 1.12 | -0.11 |
| 19.32 | 1.12 | -0.13 |
| 19.86 | 1.08 | -0.14 |
| 20.39 | 1.14 | -0.16 |
| 20.93 | 1.12 | -0.16 |
| 21.46 | 1.13 | -0.16 |
| 22 | 1.17 | -0.14 |
提供技术要求，工程师 1 个工作日内响应。
