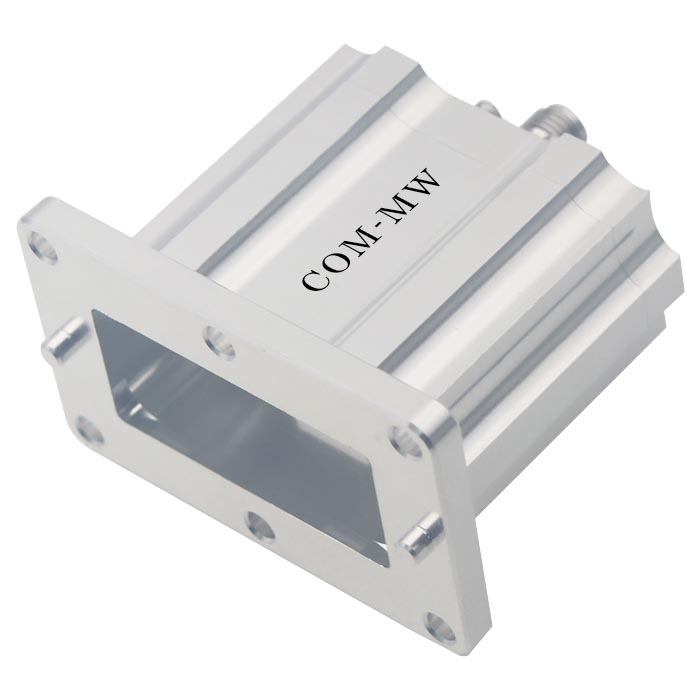

工作频率5.38~8.17GHz, 功率容量100W, 矩形波导, BJ70, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5.38 | ~ | 8.17 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.2 | dB |
| 功率容量 | 100W设计保证 |
| 波导管类别 | 矩形波导 |

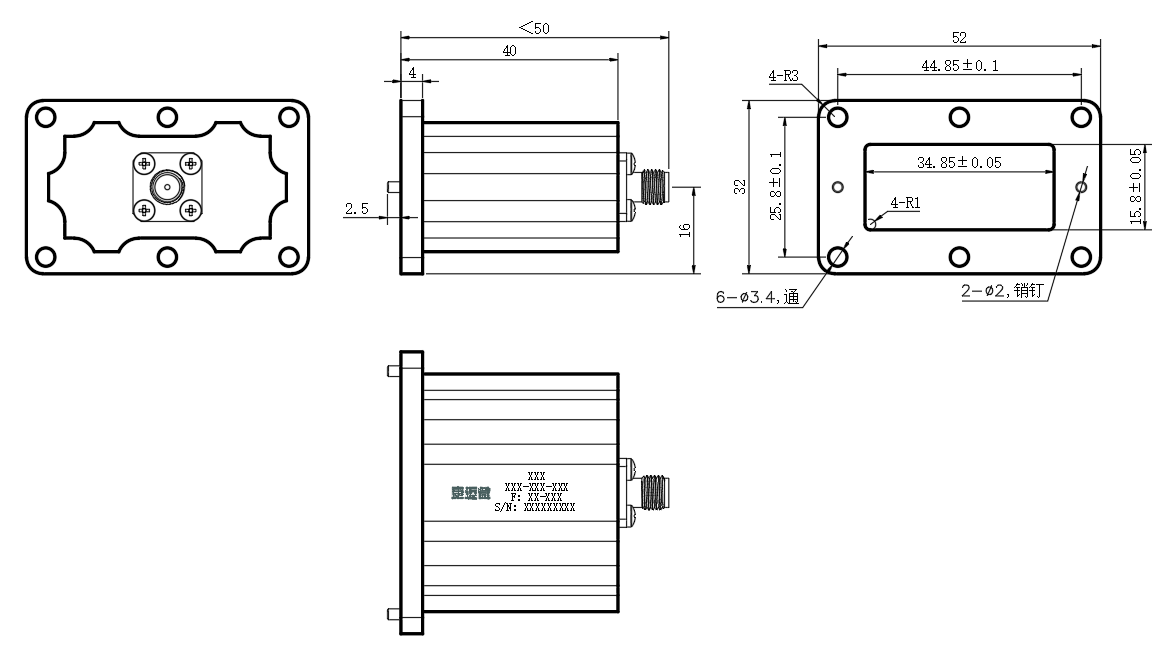

| 接口形式一 | BJ70非标法兰 |
| 接口形式二 | SMA-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

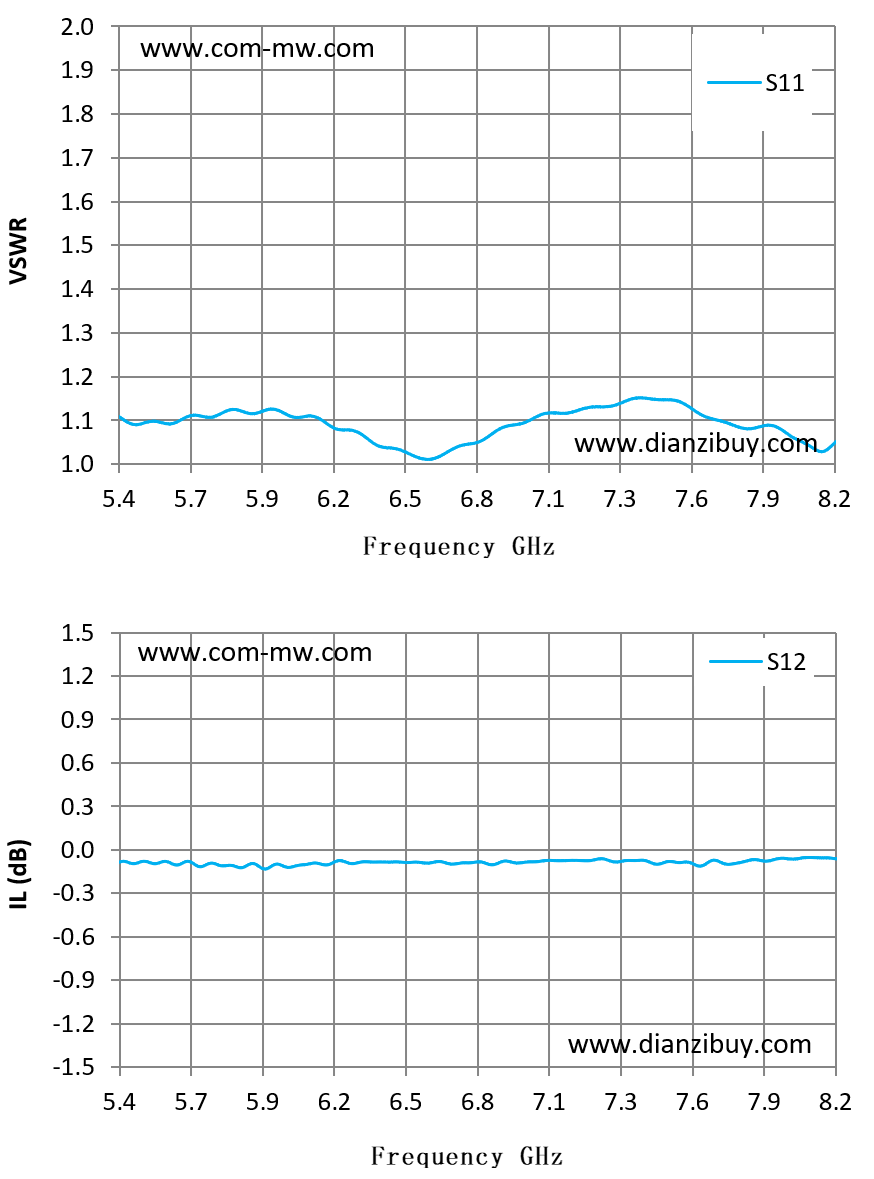

| Frequency GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 5.38 | 1.11 | -0.08 |
| 5.58 | 1.09 | -0.09 |
| 5.78 | 1.12 | -0.11 |
| 5.98 | 1.13 | -0.1 |
| 6.18 | 1.1 | -0.1 |
| 6.38 | 1.05 | -0.08 |
| 6.58 | 1.01 | -0.09 |
| 6.78 | 1.05 | -0.08 |
| 6.97 | 1.1 | -0.08 |
| 7.17 | 1.12 | -0.07 |
| 7.37 | 1.15 | -0.07 |
| 7.57 | 1.14 | -0.09 |
| 7.77 | 1.09 | -0.1 |
| 7.97 | 1.08 | -0.06 |
| 8.17 | 1.05 | -0.06 |
