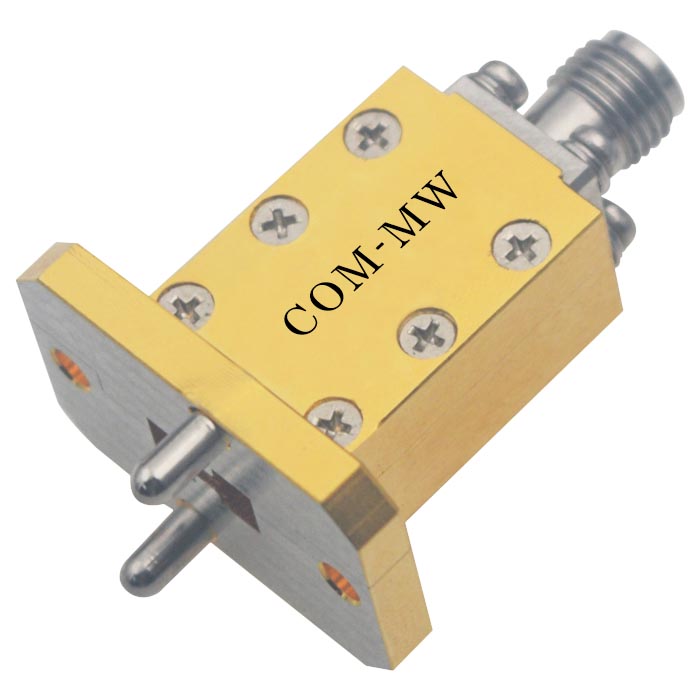

工作频率 18~40GHz, 功率容量50W, 双脊波导, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 驻波比 | 1.5 |
| 功率容量 | 50W设计保证 |
| 波导管类别 | 双脊波导 |
| 接口形式二 | 2.92-F |
| 双脊波导型号 | WRD180C24 |
| 表面 | 镀金（法兰端面不镀） |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

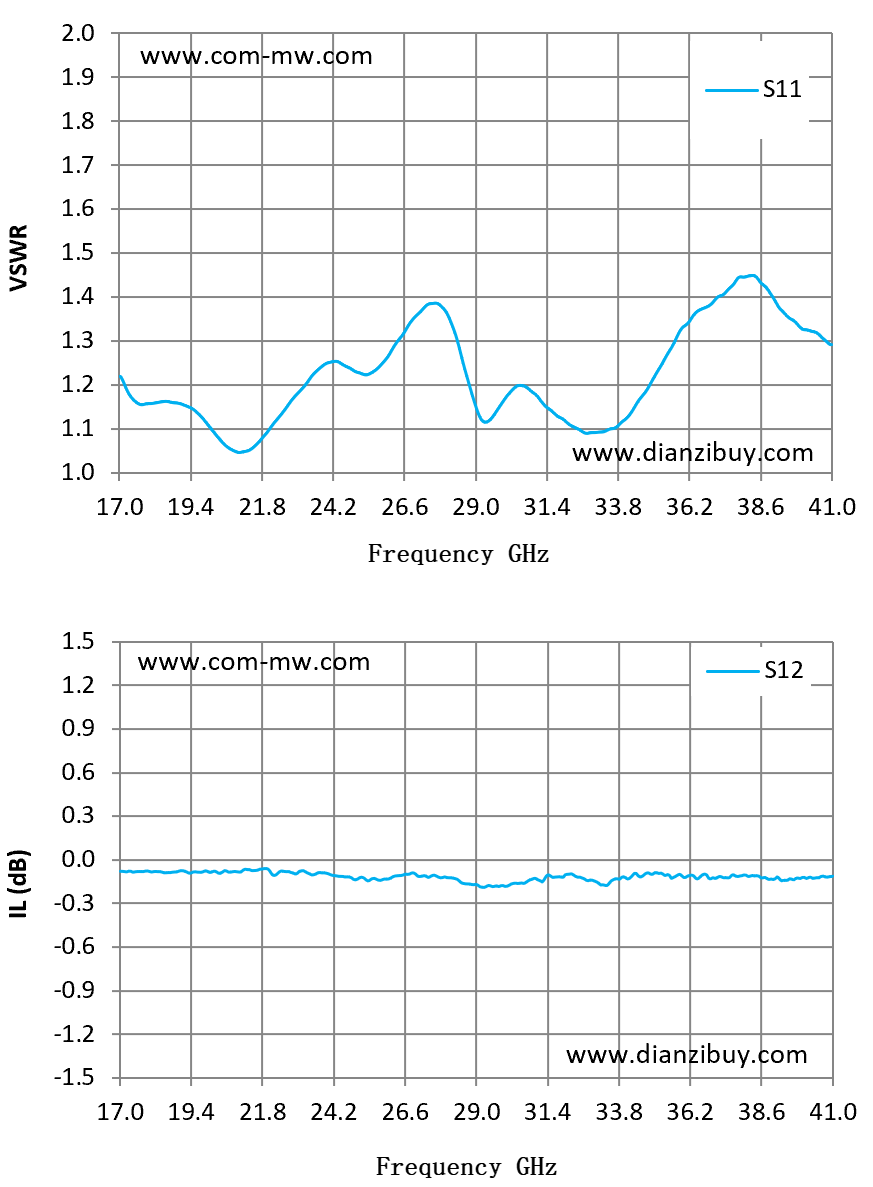

| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 17 | 1.22 | -0.08 |
| 18.71 | 1.16 | -0.12 |
| 20.43 | 1.07 | -0.13 |
| 22.14 | 1.11 | -0.14 |
| 23.86 | 1.24 | -0.15 |
| 25.57 | 1.23 | -0.17 |
| 27.29 | 1.38 | -0.19 |
| 29 | 1.15 | -0.24 |
| 30.71 | 1.19 | -0.16 |
| 32.43 | 1.1 | -0.23 |
| 34.14 | 1.13 | -0.19 |
| 35.86 | 1.32 | -0.21 |
| 37.57 | 1.42 | -0.18 |
| 39.29 | 1.37 | -0.16 |
| 41 | 1.29 | -0.14 |
