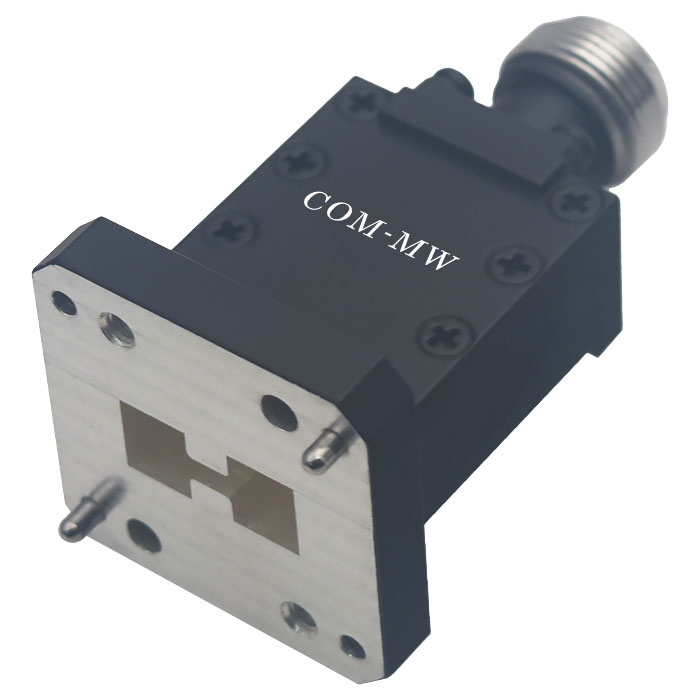

工作频率 6.5~18GHz, 功率容量300W, 双脊波导, WRD650, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6.5 | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.3 |
| 功率容量 | 300W设计保证 |
| 峰值功率 | 3000W设计保证 |
| 波导管类别 | 双脊波导 |

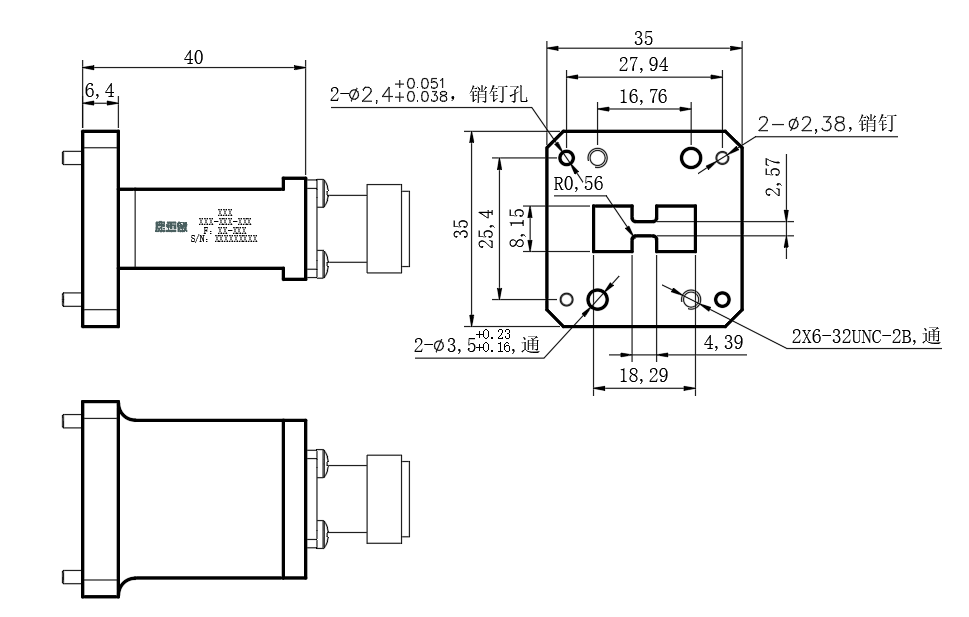

| 接口形式一 | WRD650 |
| 接口形式二 | N-F |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+70℃设计保证 |

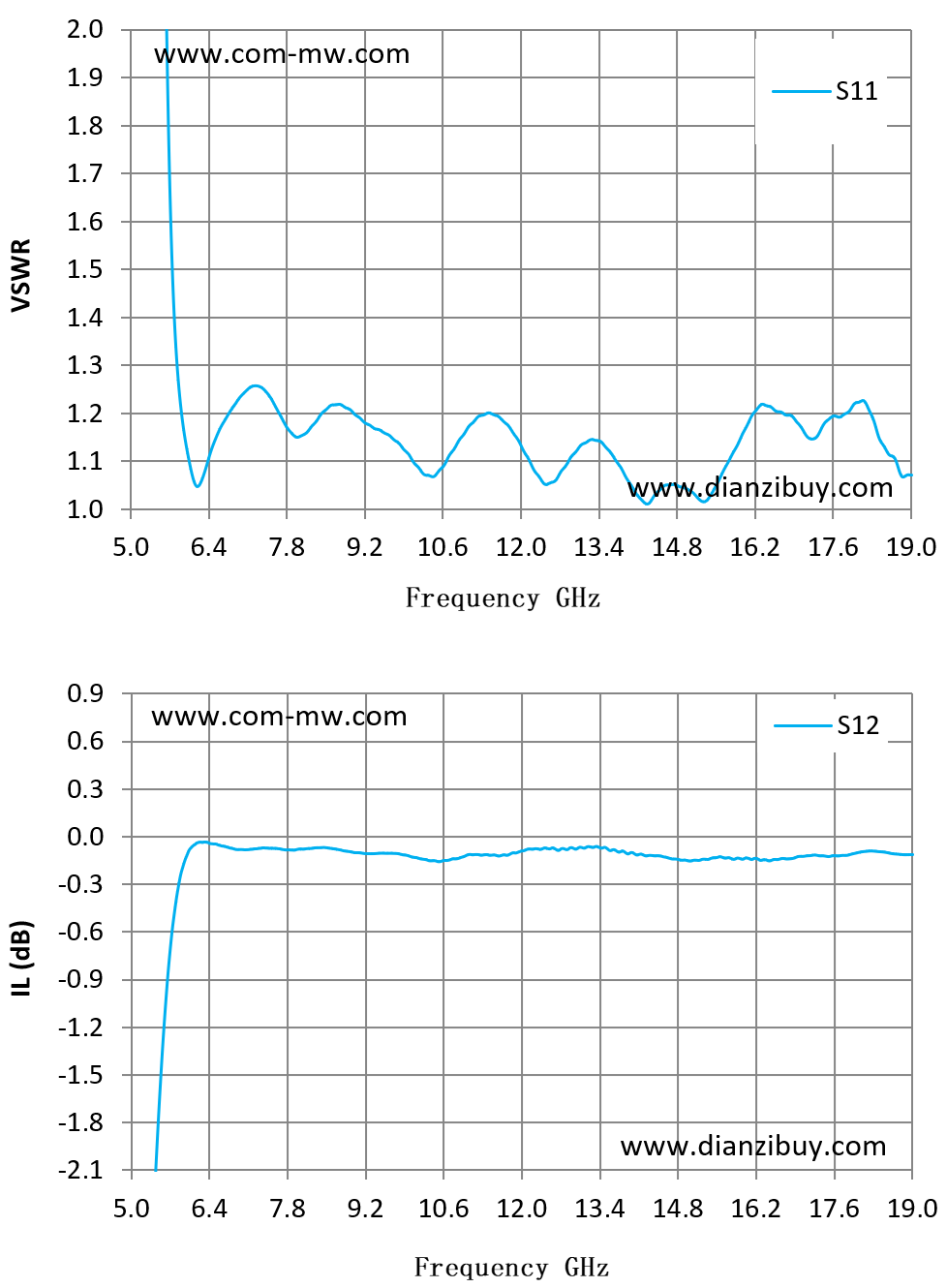

| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 5.00 | 43.70 | -4.79 |
| 6.00 | 1.13 | -0.12 |
| 7.00 | 1.24 | -0.08 |
| 8.00 | 1.15 | -0.08 |
| 9.00 | 1.20 | -0.10 |
| 10.00 | 1.11 | -0.12 |
| 11.00 | 1.16 | -0.12 |
| 12.00 | 1.13 | -0.09 |
| 13.00 | 1.12 | -0.08 |
| 14.00 | 1.04 | -0.10 |
| 15.00 | 1.04 | -0.15 |
| 16.00 | 1.16 | -0.14 |
| 17.00 | 1.18 | -0.12 |
| 18.00 | 1.22 | -0.10 |
| 19.00 | 1.07 | -0.11 |
提供技术要求，工程师 1 个工作日内响应。
