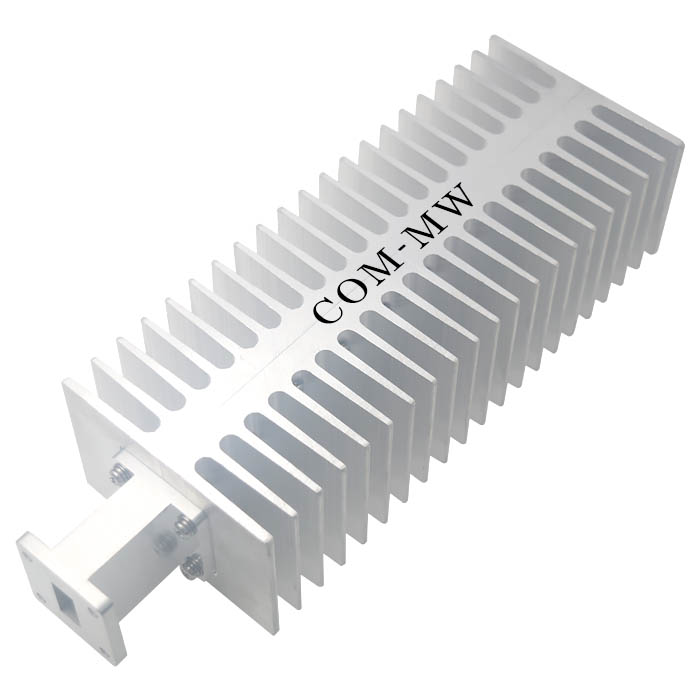

工作频率9.84~15GHz, 功率容量100W, 波导口, BJ120
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低驻波比。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 9.84 | ~ | 15 | GHz |
| 驻波比 | 1.2 |
| 功率容量 | 100W |
| 接口形式 | 波导口 |

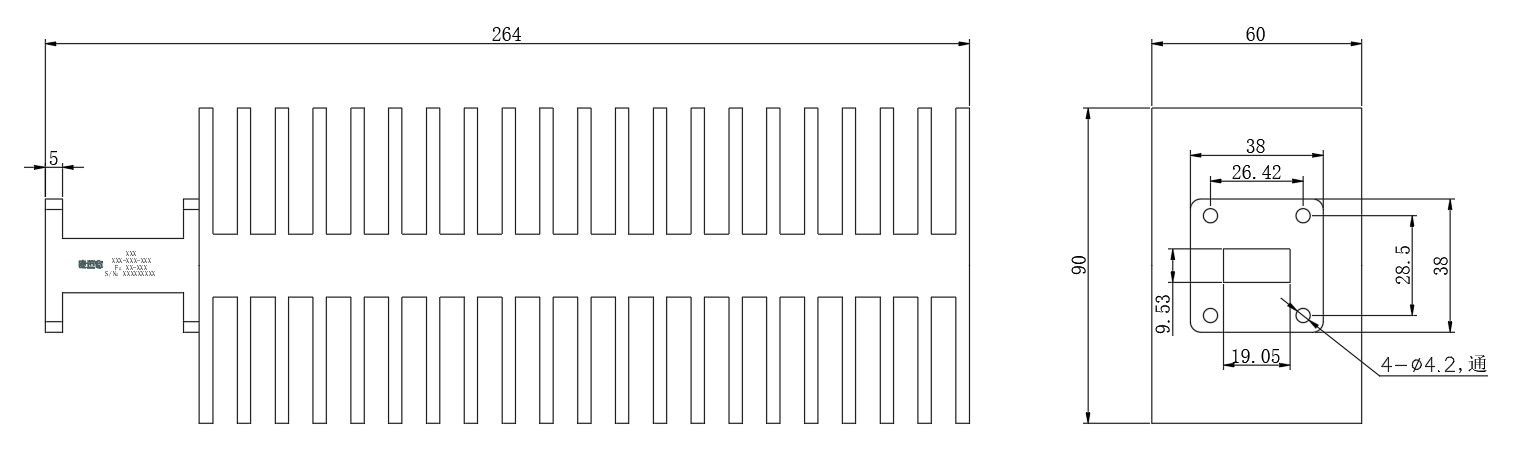

| 波导口型号 | BJ120 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |

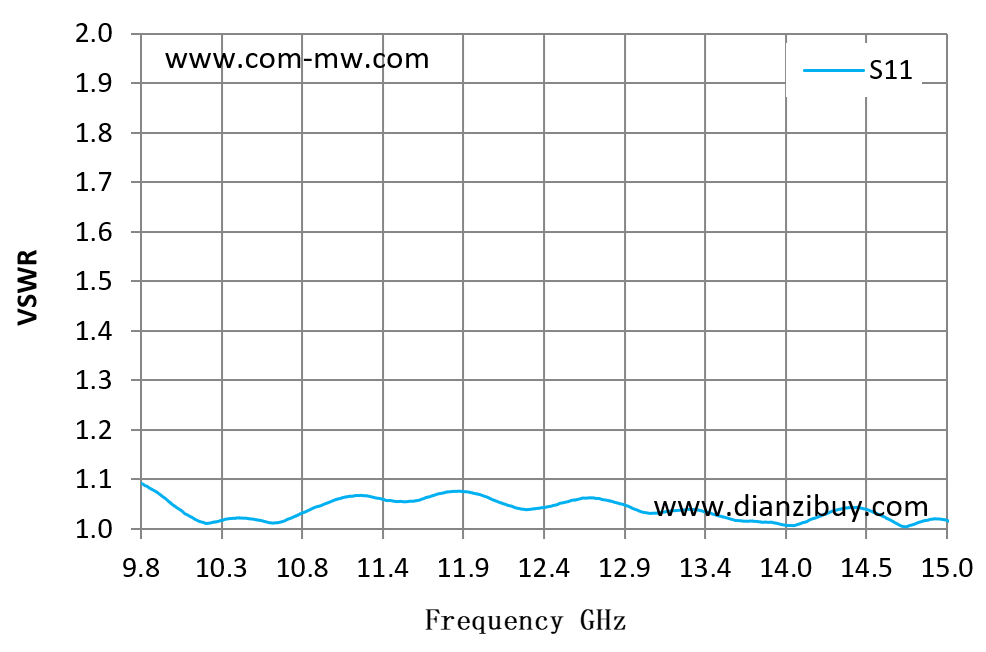

| 序号 | Frequency GHz | S11 驻波 |
|---|---|---|
| 1 | 9.8 | 1.09 |
| 2 | 10.17 | 1.02 |
| 3 | 10.54 | 1.02 |
| 4 | 10.91 | 1.04 |
| 5 | 11.29 | 1.06 |
| 6 | 11.66 | 1.06 |
| 7 | 12.03 | 1.06 |
| 8 | 12.4 | 1.04 |
| 9 | 12.77 | 1.06 |
| 10 | 13.14 | 1.03 |
| 11 | 13.51 | 1.03 |
| 12 | 13.89 | 1.01 |
| 13 | 14.26 | 1.03 |
| 14 | 14.63 | 1.02 |
| 15 | 15 | 1.02 |
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边。
提供技术要求，工程师 1 个工作日内响应。
