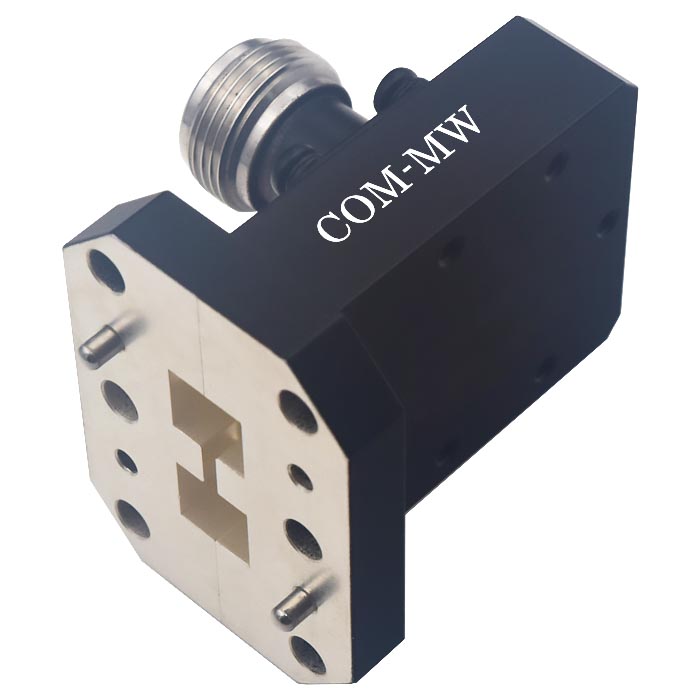

工作频率5~18GHz, 200W, 双脊波导, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.3 |
| 功率容量 | 200W设计保证 |
| 波导管类别 | 双脊波导 |
| 接口形式二 | N-K |
| 双脊波导型号 | 36JS5000WRD500D36 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |

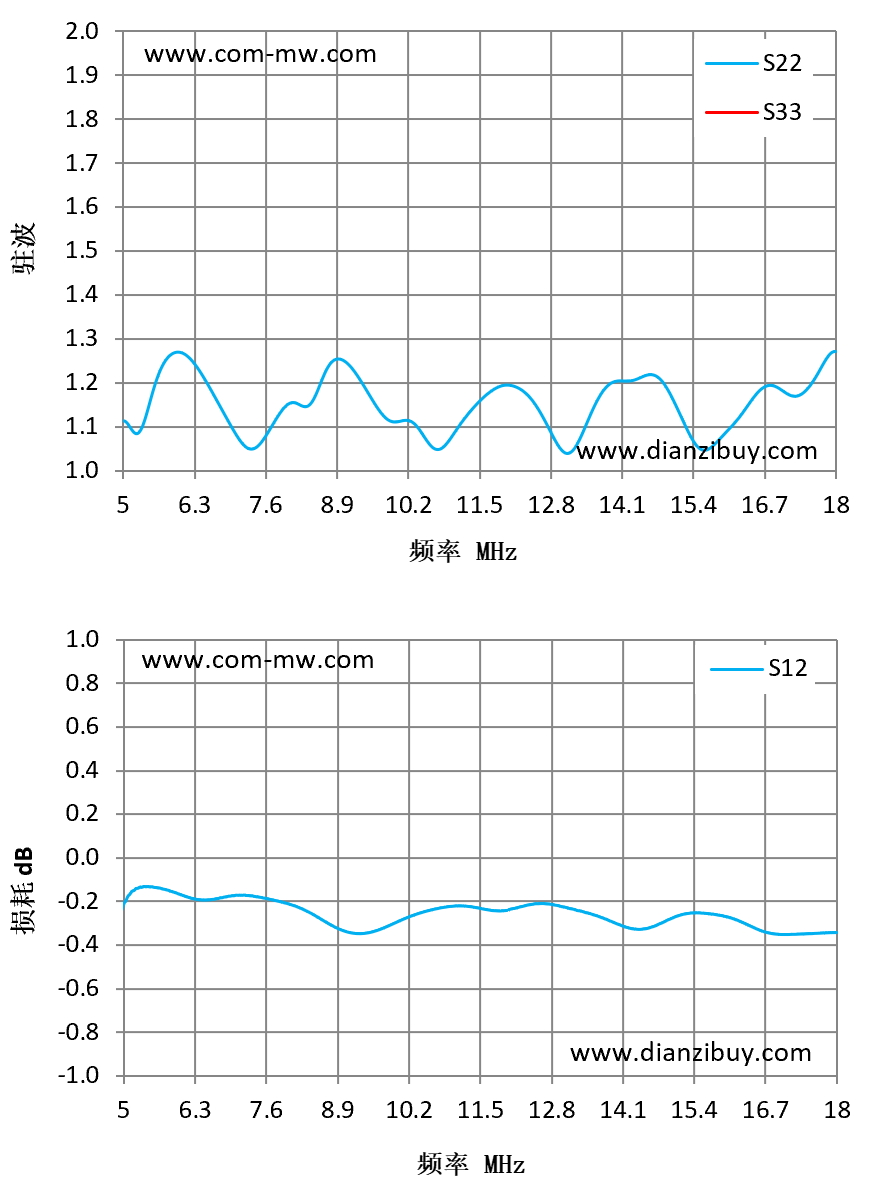

| 频率 MHz | S22 驻波 | S12 损耗 dB |
|---|---|---|
| 5 | 1.11 | -0.21 |
| 6 | 1.27 | -0.19 |
| 7 | 1.1 | -0.29 |
| 8 | 1.15 | -0.25 |
| 9 | 1.25 | -0.14 |
| 10 | 1.11 | -0.15 |
| 11 | 1.08 | -0.2 |
| 12 | 1.2 | -0.18 |
| 12 | 1.2 | -0.18 |
| 13 | 1.05 | -0.19 |
| 14 | 1.2 | -0.22 |
| 15 | 1.17 | -0.3 |
| 16 | 1.09 | -0.35 |
| 17 | 1.19 | -0.31 |
| 18 | 1.27 | -0.25 |
