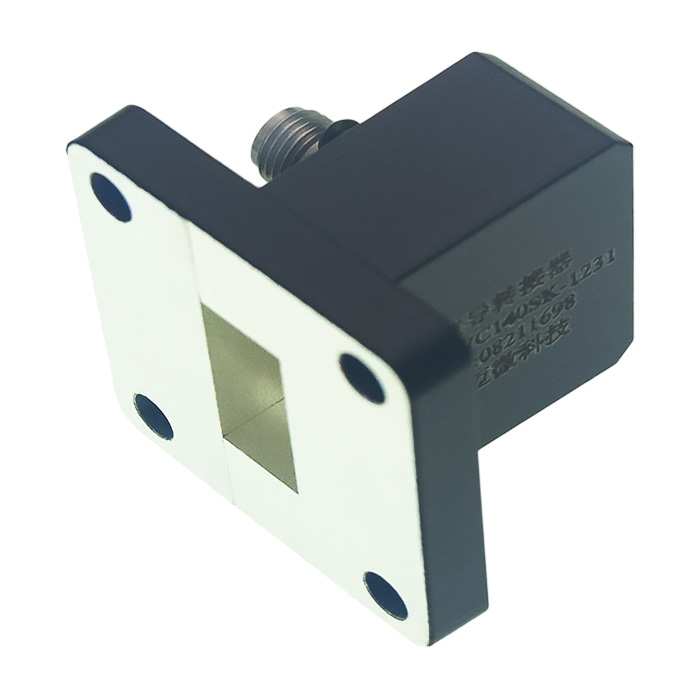

工作频率11900~18000MHz, 功率容量75W, 矩形波导, BJ140, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，宽温。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 11900 | ~ | 18000 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 | dB |
| 功率容量 | 75W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ140 |
| 接口形式二 | SMA-K |
| 法兰型号 | FBP |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+125℃设计保证 |

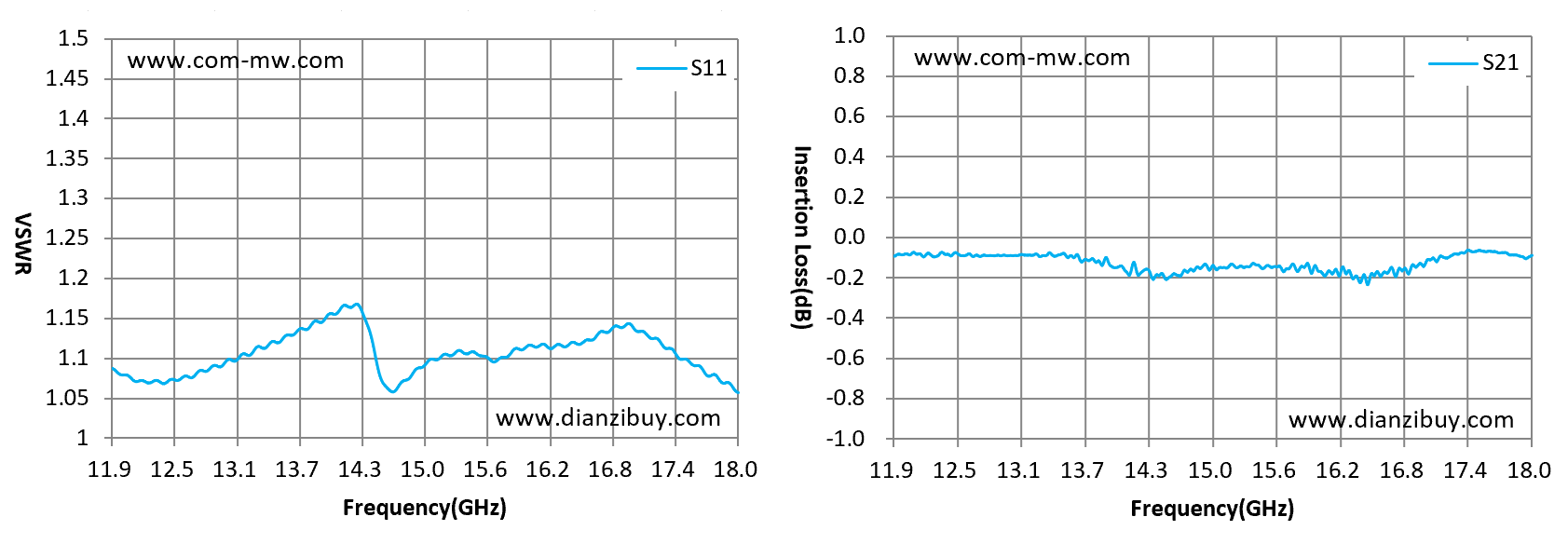

| F（GHz) | S11 VSWR | S12 IL | |
| 1 | 11.9 | 1.09 | -0.06 |
| 2 | 12.5 | 1.07 | -0.05 |
| 3 | 13.1 | 1.1 | -0.05 |
| 4 | 13.7 | 1.16 | -0.08 |
| 5 | 14.3 | 1.1 | -0.17 |
| 6 | 14.9 | 1.12 | -0.12 |
| 7 | 15.5 | 1.08 | -0.08 |
| 8 | 16.1 | 1.12 | -0.19 |
| 9 | 16.7 | 1.15 | -0.17 |
| 10 | 17.3 | 1.11 | -0.1 |
| 11 | 18 | 1.05 | -0.11 |
提供技术要求，工程师 1 个工作日内响应。
