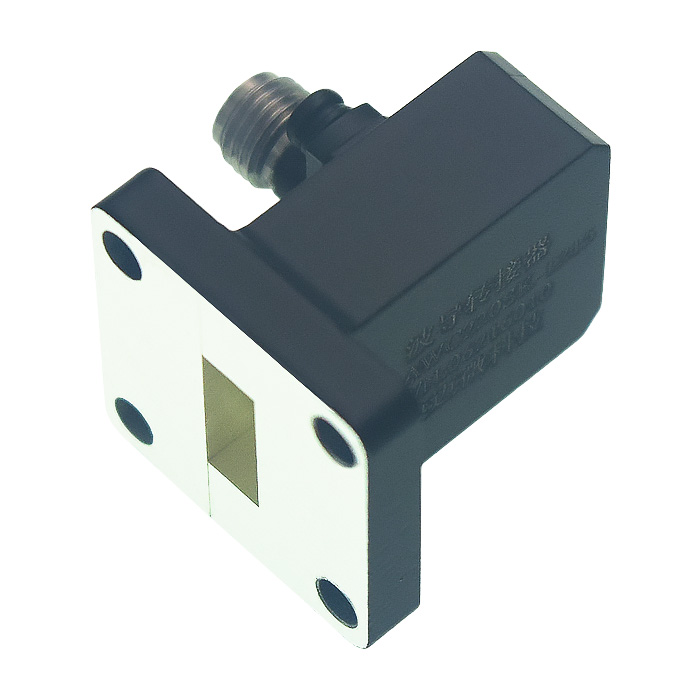

工作频率17600~26700MHz, 功率容量40W, 矩形波导, BJ220, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，宽温。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 17600 | ~ | 26700 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 | dB |
| 功率容量 | 40W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ220 |
| 接口形式二 | 2.92-K |
| 法兰型号 | FBP |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+125℃设计保证 |

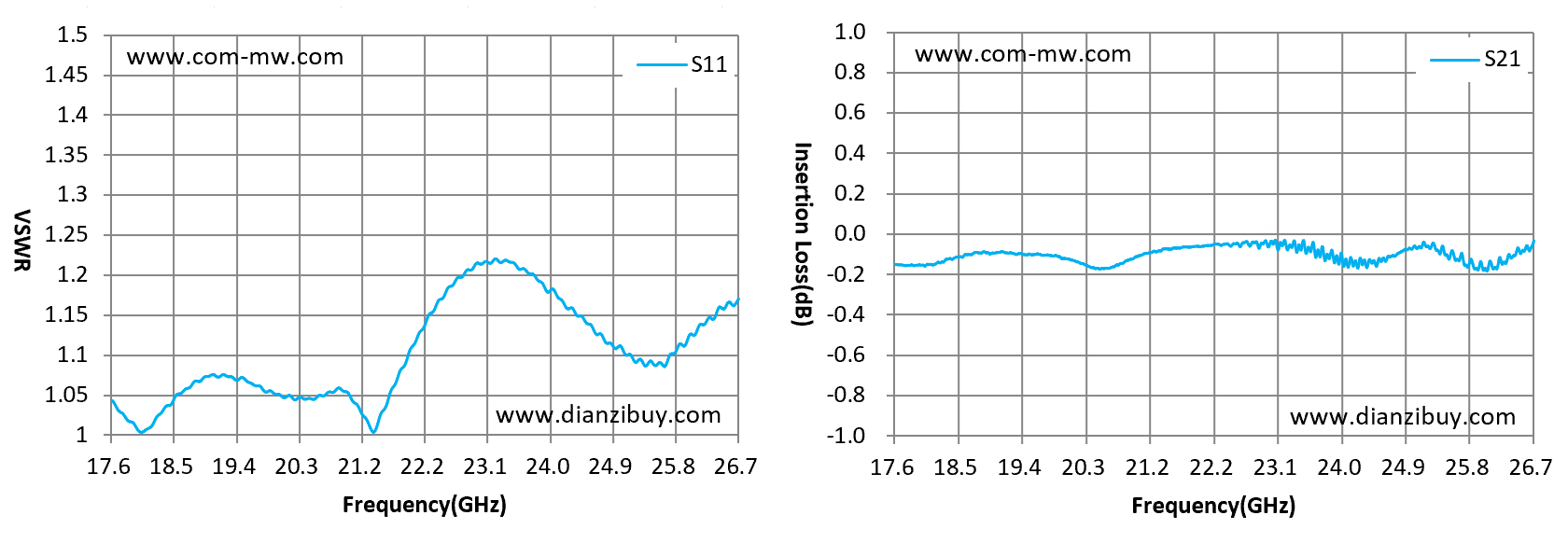

| F（GHz) | S11 VSWR | S12 IL | |
| 1 | 17.6 | 1.05 | -0.18 |
| 2 | 18.4 | 1.05 | -0.13 |
| 3 | 19.2 | 1.06 | -0.14 |
| 4 | 20 | 1.05 | -0.18 |
| 5 | 20.8 | 1.06 | -0.16 |
| 6 | 21.6 | 1.02 | -0.19 |
| 7 | 22.4 | 1.16 | -0.06 |
| 8 | 23.2 | 1.22 | -0.04 |
| 9 | 24 | 1.17 | -0.16 |
| 10 | 24.8 | 1.12 | -0.06 |
| 11 | 25.6 | 1.1 | -0.17 |
| 12 | 26.7 | 1.16 | -0.08 |
