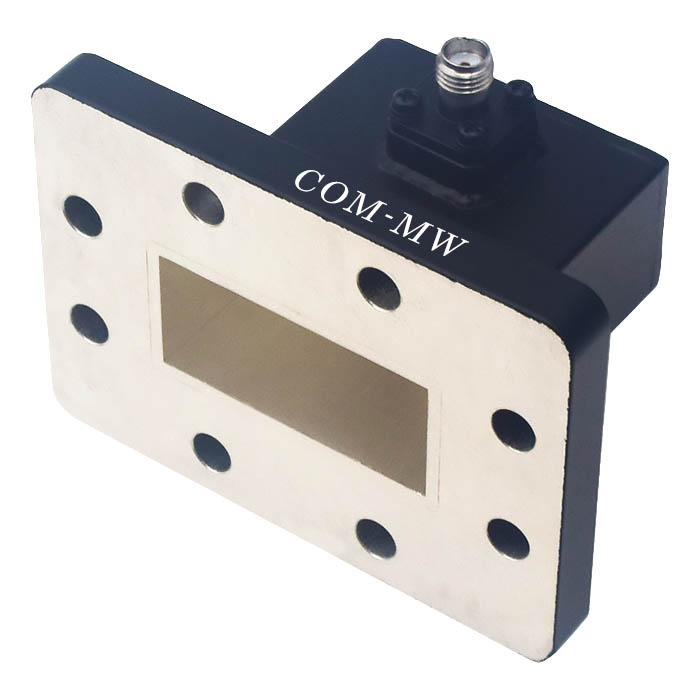

工作频率3940~5990MHz, 功率容量50W, 矩形波导, BJ48, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低驻波比。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3940 | ~ | 5990 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.15 |
| 功率容量 | 50W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ48 |
| 接口形式二 | SMA |
| 法兰型号 | FDP |
| 表面 | 黑色烤漆 |
| 工作温度 | -40~+85℃设计保证 |

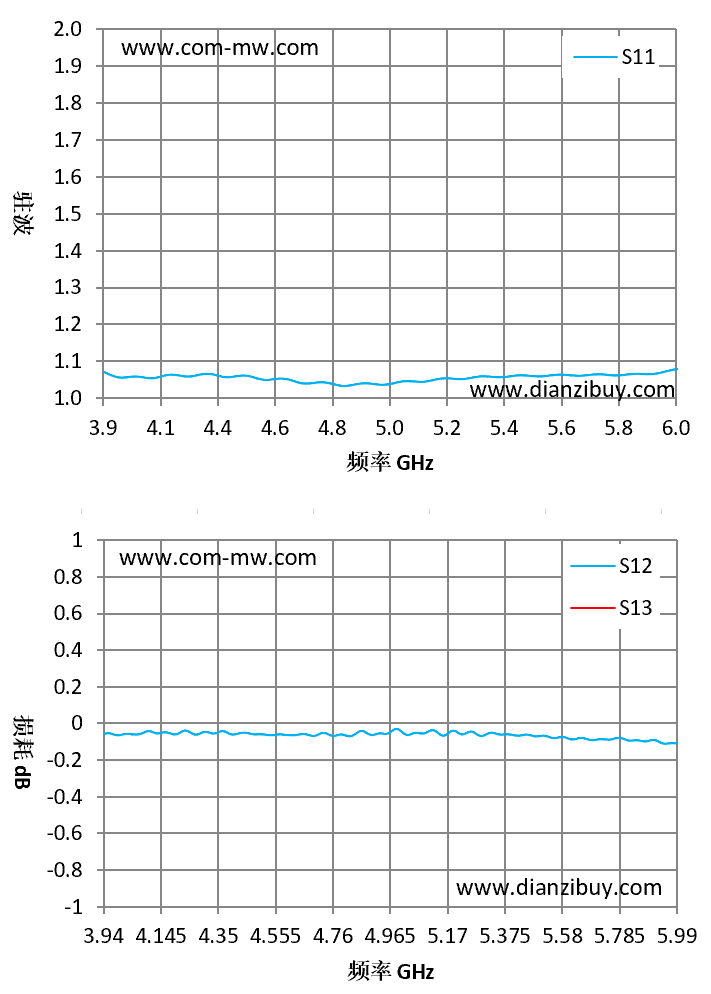

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 3.94 | 1.07 | -0.06 |
| 4.09 | 1.06 | -0.05 |
| 4.23 | 1.06 | -0.04 |
| 4.38 | 1.06 | -0.05 |
| 4.53 | 1.05 | -0.06 |
| 4.67 | 1.04 | -0.06 |
| 4.82 | 1.04 | -0.07 |
| 4.97 | 1.04 | -0.04 |
| 5.11 | 1.05 | -0.04 |
| 5.26 | 1.06 | -0.05 |
| 5.4 | 1.06 | -0.06 |
| 5.55 | 1.06 | -0.08 |
| 5.7 | 1.07 | -0.09 |
| 5.84 | 1.07 | -0.09 |
| 5.99 | 1.08 | -0.11 |
提供技术要求，工程师 1 个工作日内响应。
