工作频率39.2~59.6GHz, 10W, 矩形波导, BJ500, 1.85-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低驻波比。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 39.2 | ~ | 59.6 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 驻波比 | 1.4 |
| 功率容量 | 10W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ500 |
| 接口形式二 | 1.85-K |
| 法兰型号 | FUGP500 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -45~+85℃设计保证 |

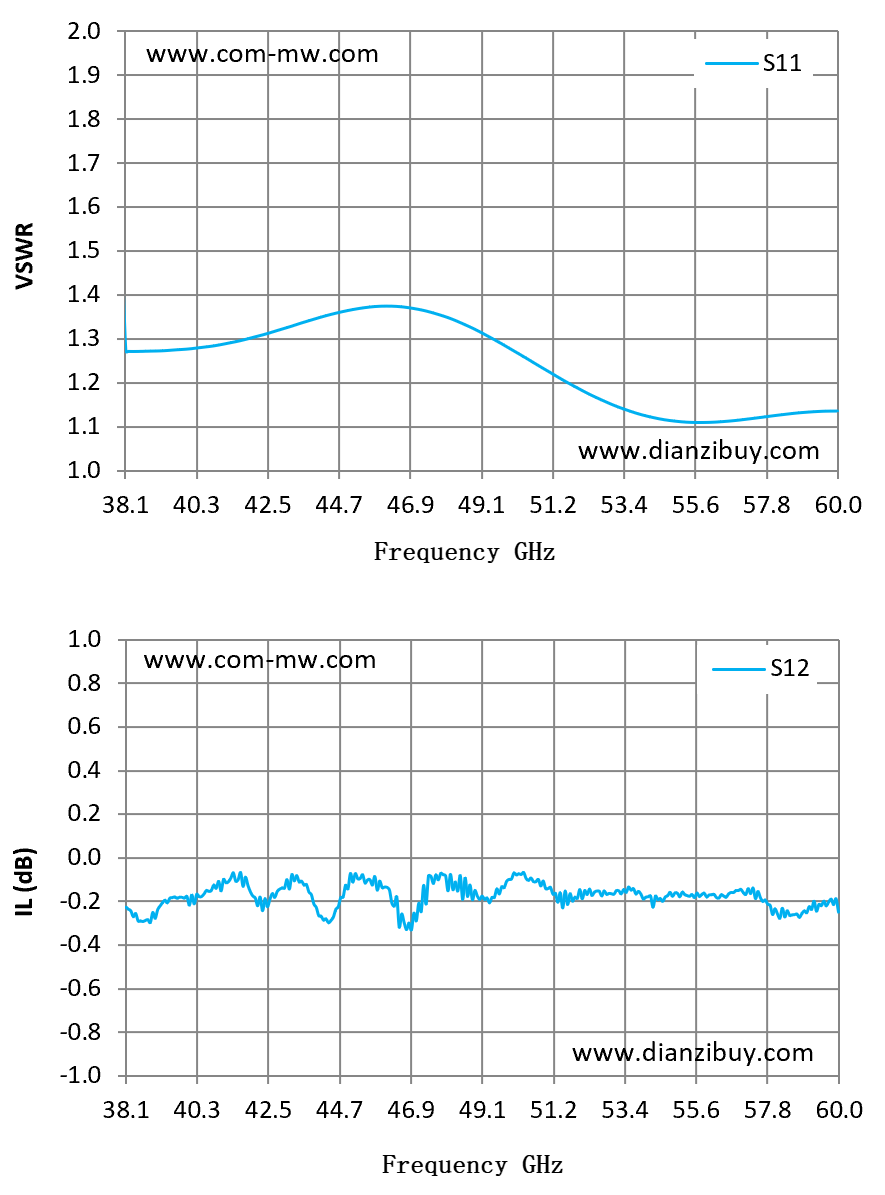

| Frequency GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 38.1 | 1.4 | -0.23 |
| 39.66 | 1.28 | -0.18 |
| 41.23 | 1.29 | -0.11 |
| 42.79 | 1.32 | -0.15 |
| 44.36 | 1.35 | -0.3 |
| 45.92 | 1.38 | -0.11 |
| 47.49 | 1.36 | -0.09 |
| 49.05 | 1.32 | -0.19 |
| 50.61 | 1.25 | -0.09 |
| 52.18 | 1.18 | -0.19 |
| 53.74 | 1.13 | -0.14 |
| 55.31 | 1.11 | -0.17 |
| 56.87 | 1.11 | -0.15 |
| 58.44 | 1.13 | -0.24 |
| 60 | 1.14 | -0.25 |
提供技术要求，工程师 1 个工作日内响应。
