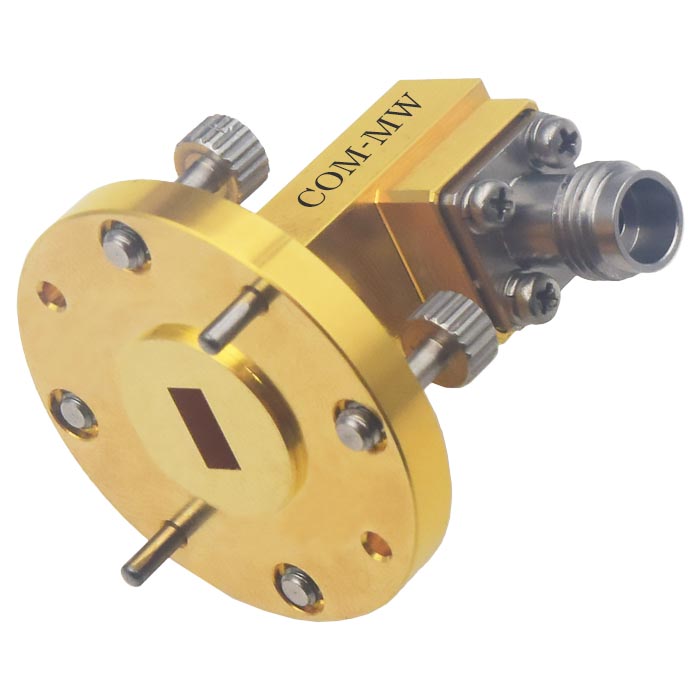

工作频率39.2~59.6GHz, 功率容量10W, 矩形波导, BJ500, 2.4-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低驻波比。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 39.2 | ~ | 59.6 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 驻波比 | 1.4 |
| 功率容量 | 10W |
| 波导管类别 | 矩形波导 |

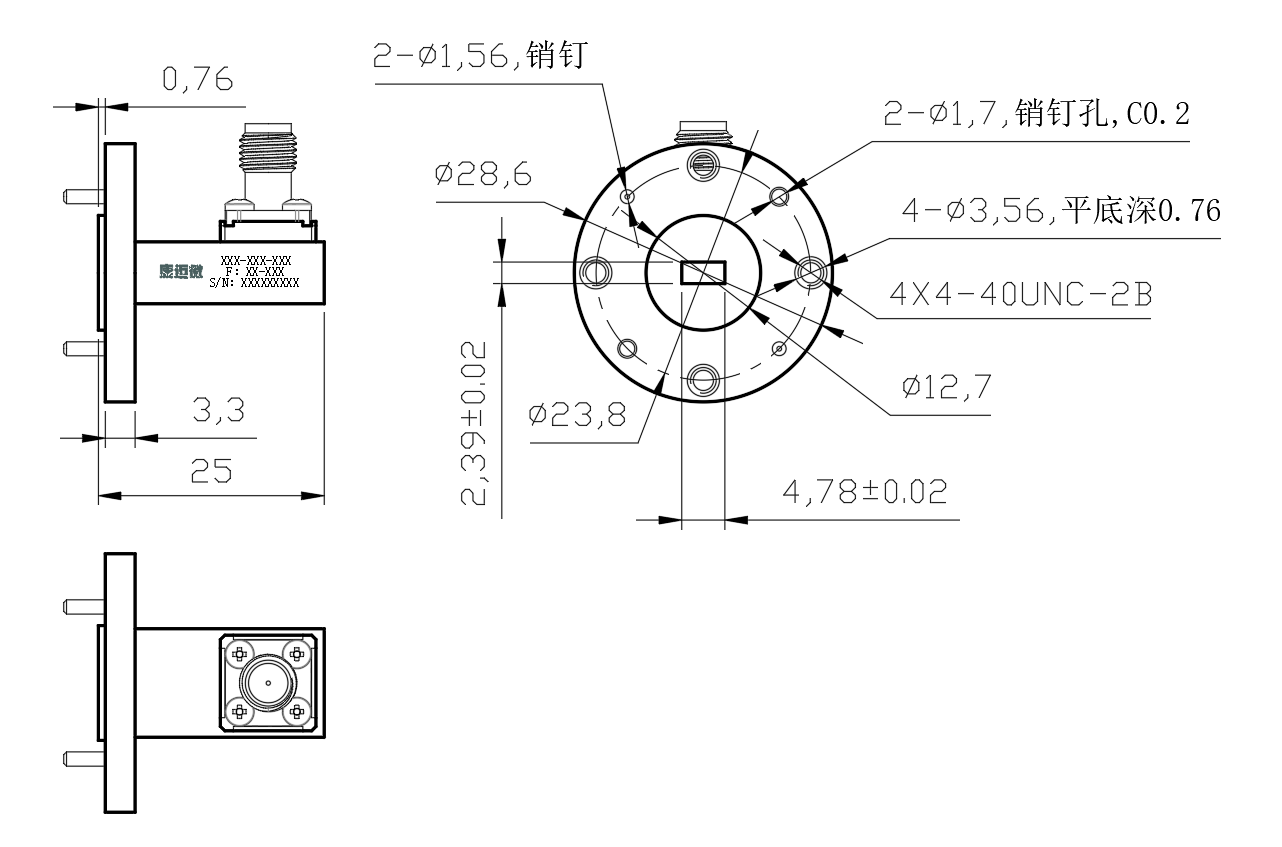

| 接口形式一 | BJ500 |
| 接口形式二 | 2.4-K |
| 法兰型号 | FUGP500 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -45~+85℃设计保证 |

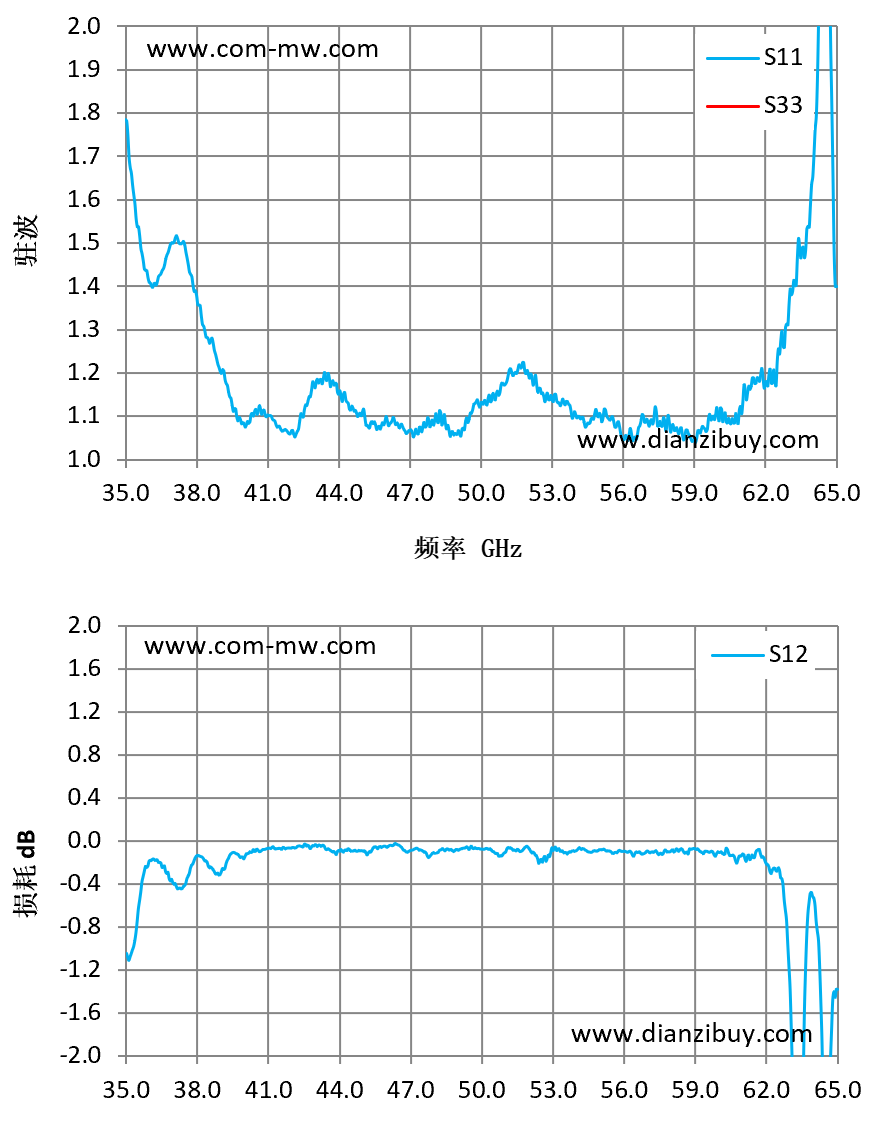

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 35 | 1.78 | -1.04 |
| 37.14 | 1.51 | -0.42 |
| 39.29 | 1.17 | -0.18 |
| 41.43 | 1.07 | -0.07 |
| 43.57 | 1.2 | -0.07 |
| 45.71 | 1.08 | -0.05 |
| 47.86 | 1.08 | -0.13 |
| 50 | 1.13 | -0.07 |
| 52.14 | 1.2 | -0.11 |
| 54.29 | 1.1 | -0.07 |
| 56.43 | 1.04 | -0.14 |
| 58.57 | 1.04 | -0.11 |
| 60.71 | 1.08 | -0.18 |
| 62.86 | 1.31 | -0.73 |
| 65 | 1.4 | -1.38 |
