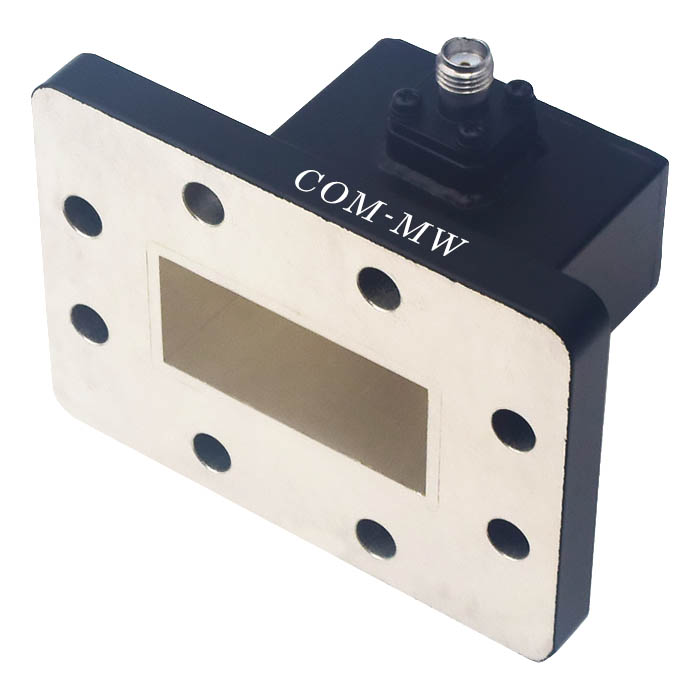

工作频率4640~7050MHz, 功率容量50W, 矩形波导, BJ58, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，高功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4640 | ~ | 7050 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.15 | dB |
| 功率容量 | 50W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ58 |
| 接口形式二 | SMA-K |
| 法兰型号 | FDP |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+125℃设计保证 |

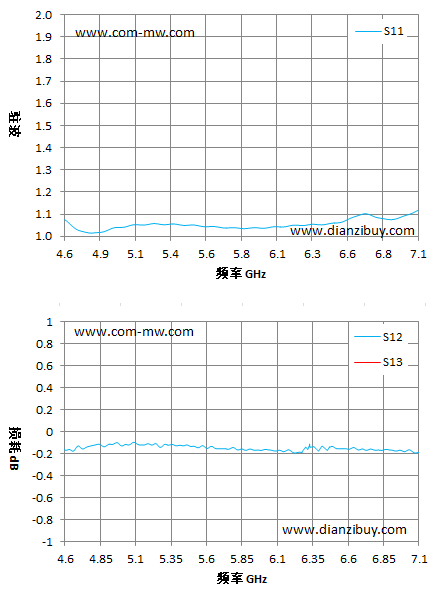

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 4.64 | 1.08 | -0.13 |
| 4.81 | 1.02 | -0.13 |
| 4.98 | 1.04 | -0.14 |
| 5.16 | 1.05 | -0.1 |
| 5.33 | 1.05 | -0.14 |
| 5.5 | 1.05 | -0.12 |
| 5.67 | 1.04 | -0.15 |
| 5.85 | 1.04 | -0.16 |
| 6.02 | 1.04 | -0.17 |
| 6.19 | 1.05 | -0.19 |
| 6.36 | 1.05 | -0.14 |
| 6.53 | 1.06 | -0.15 |
| 6.71 | 1.1 | -0.17 |
| 6.88 | 1.08 | -0.18 |
| 7.05 | 1.12 | -0.14 |
