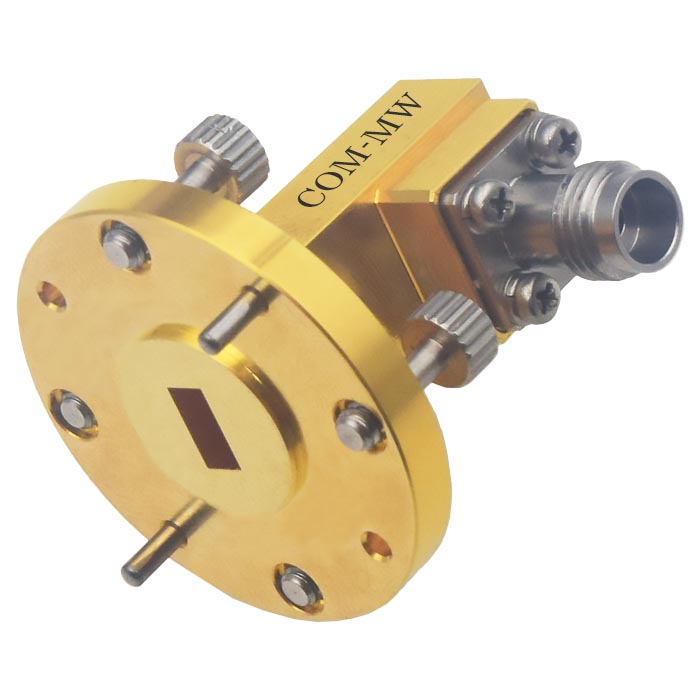

工作频率49.8~70GHz, 10W, 矩形波导, BJ620, 1.85-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低驻波比。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 49.8 | ~ | 70 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 驻波比 | 1.4 |
| 功率容量 | 10W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ620 |
| 接口形式二 | 1.85-K |
| 法兰型号 | FUGP620 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -45~+85℃设计保证 |

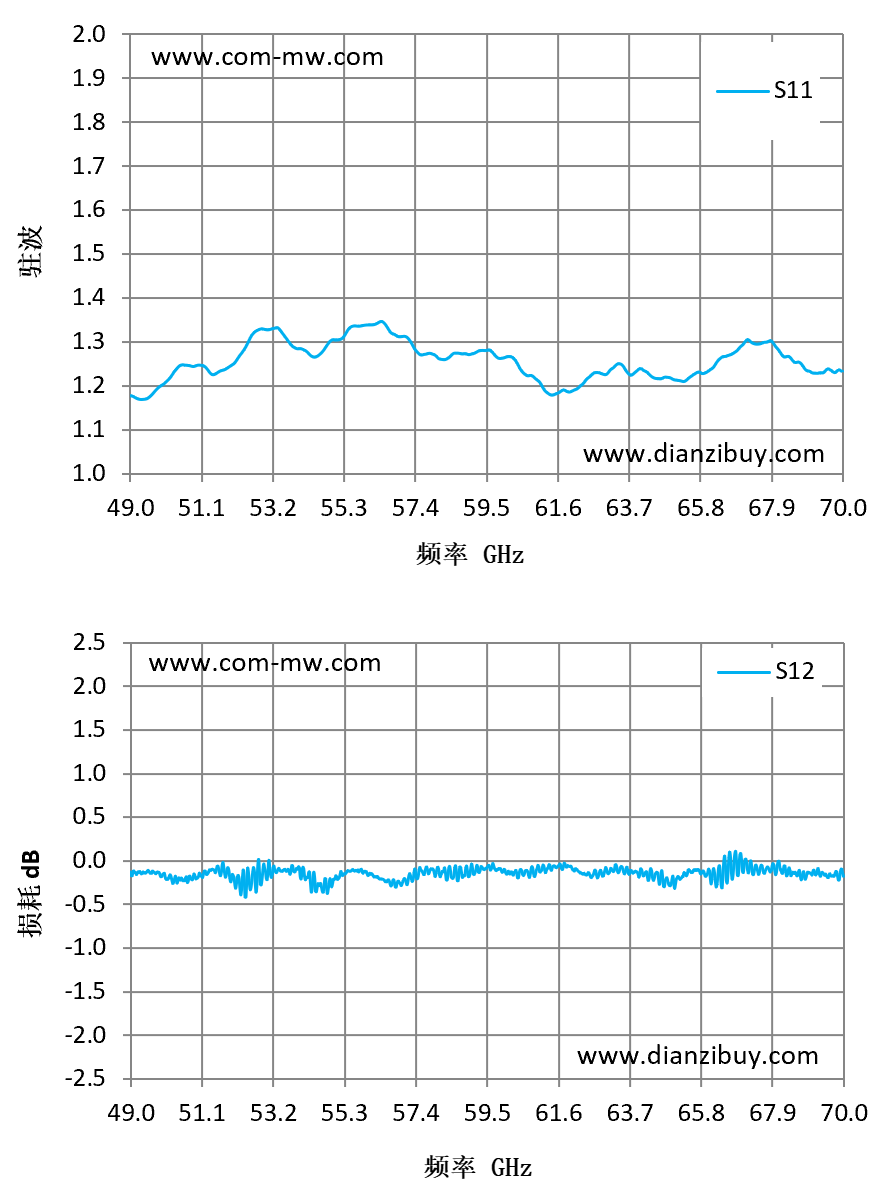

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 49 | 1.18 | -0.12 |
| 50.5 | 1.25 | -0.19 |
| 52 | 1.25 | -0.15 |
| 53.5 | 1.32 | -0.1 |
| 55 | 1.31 | -0.2 |
| 56.5 | 1.34 | -0.23 |
| 58 | 1.27 | -0.14 |
| 59.5 | 1.28 | -0.07 |
| 61 | 1.21 | -0.05 |
| 62.5 | 1.22 | -0.14 |
| 64 | 1.24 | -0.15 |
| 65.5 | 1.22 | -0.13 |
| 67 | 1.29 | -0.1 |
| 68.5 | 1.26 | -0.13 |
| 70 | 1.23 | -0.17 |
提供技术要求，工程师 1 个工作日内响应。
