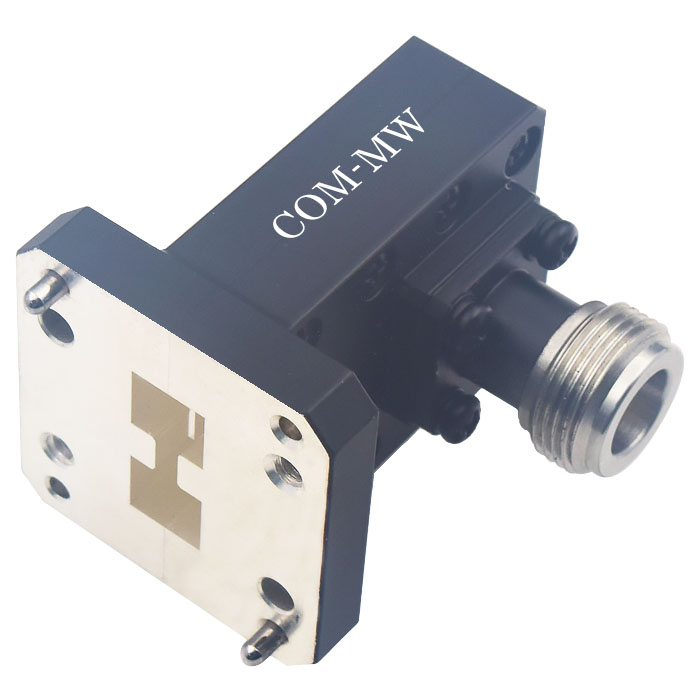

工作频率6.5~18GHz, 平均300W, 峰值3000W, 双脊波导, WRD650, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6.5 | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.3 | @6.5G-18G | ||
| 驻波比 | 1.5 | @6G-6.5G |
| 功率容量 | 平均300W，峰值3000W设计保证 |
| 波导管类别 | 双脊波导 |

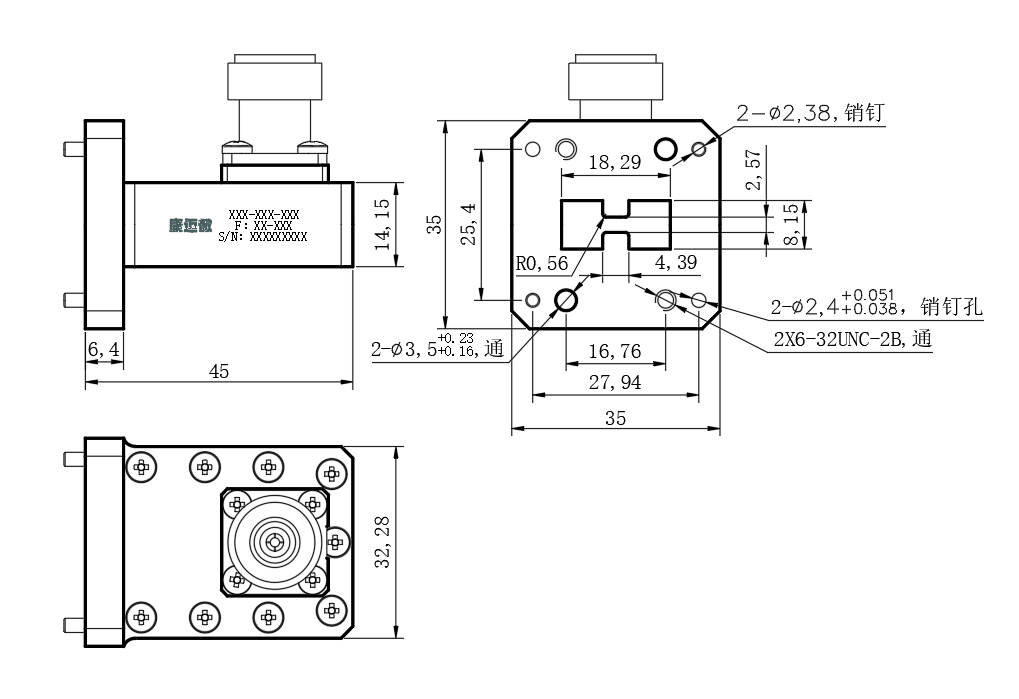

| 接口形式一 | WRD650 |
| 接口形式二 | N-K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

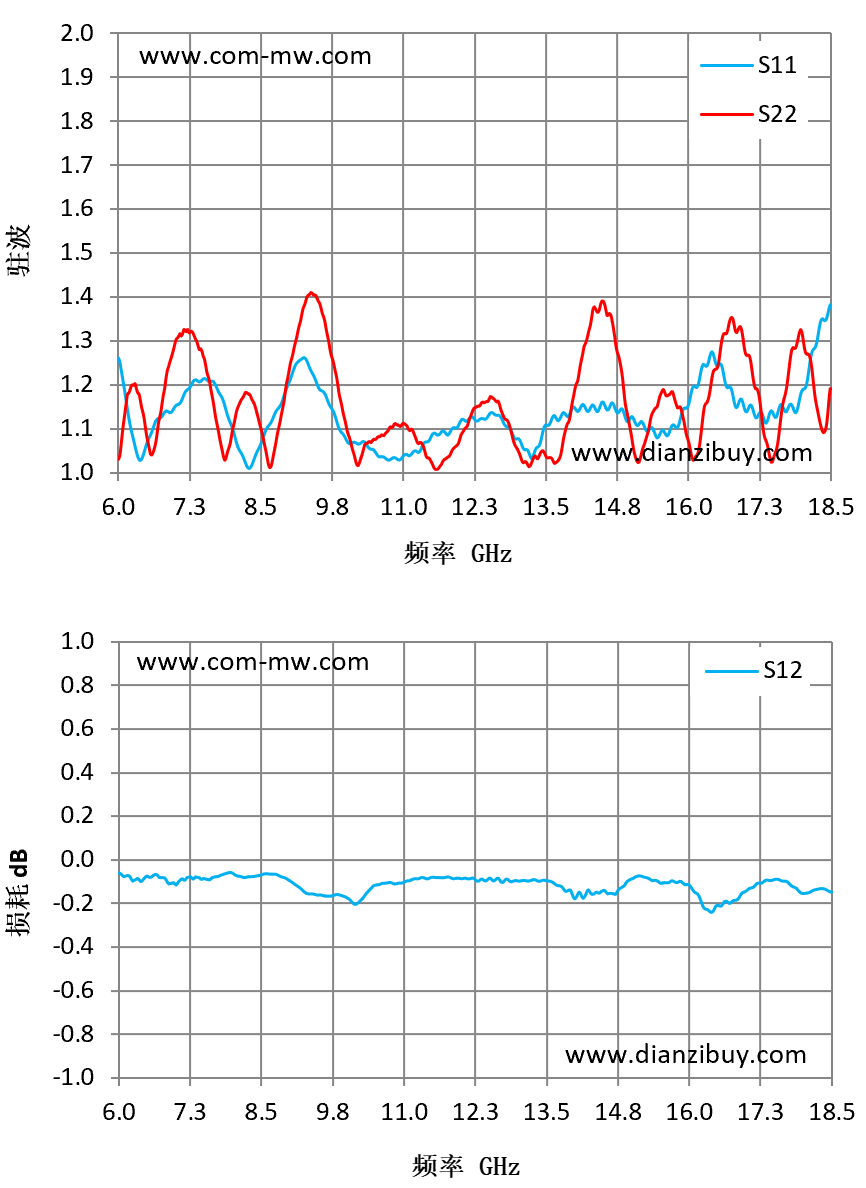

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 6 | 1.26 | 1.03 | -0.06 |
| 6.89 | 1.14 | 1.24 | -0.11 |
| 7.79 | 1.18 | 1.08 | -0.07 |
| 8.68 | 1.11 | 1.01 | -0.07 |
| 9.57 | 1.19 | 1.37 | -0.16 |
| 10.46 | 1.05 | 1.07 | -0.12 |
| 11.36 | 1.07 | 1.06 | -0.08 |
| 12.25 | 1.12 | 1.15 | -0.09 |
| 13.14 | 1.05 | 1.03 | -0.1 |
| 14.04 | 1.14 | 1.2 | -0.17 |
| 14.93 | 1.12 | 1.13 | -0.1 |
| 15.82 | 1.1 | 1.15 | -0.1 |
| 16.71 | 1.19 | 1.34 | -0.2 |
| 17.61 | 1.15 | 1.11 | -0.1 |
| 18.5 | 1.38 | 1.19 | -0.15 |
提供技术要求，工程师 1 个工作日内响应。
