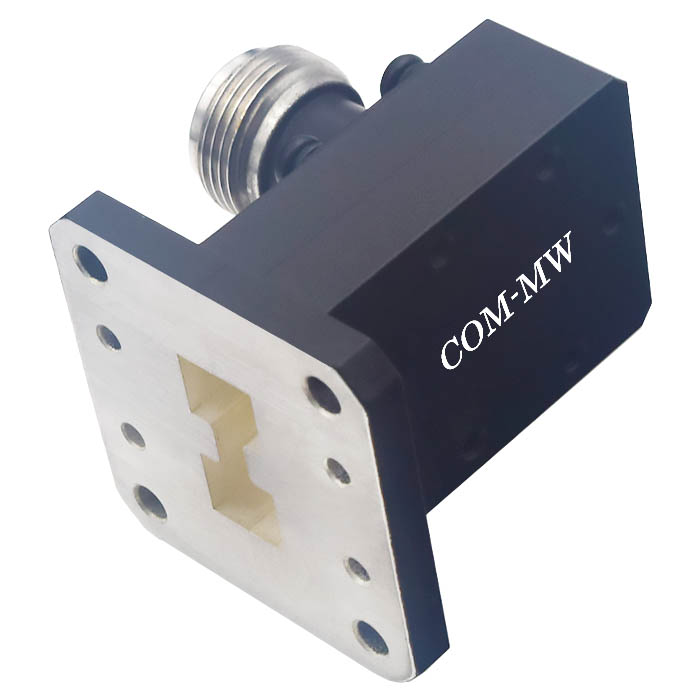

工作频率7.5~18GHz, 300W, 双脊波导, WRD750, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 7.5 | ~ | 18 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.35 |
| 功率容量 | 300W设计保证 |
| 波导管类别 | 双脊波导 |
| 接口形式一 | WRD750 |
| 接口形式二 | N-K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

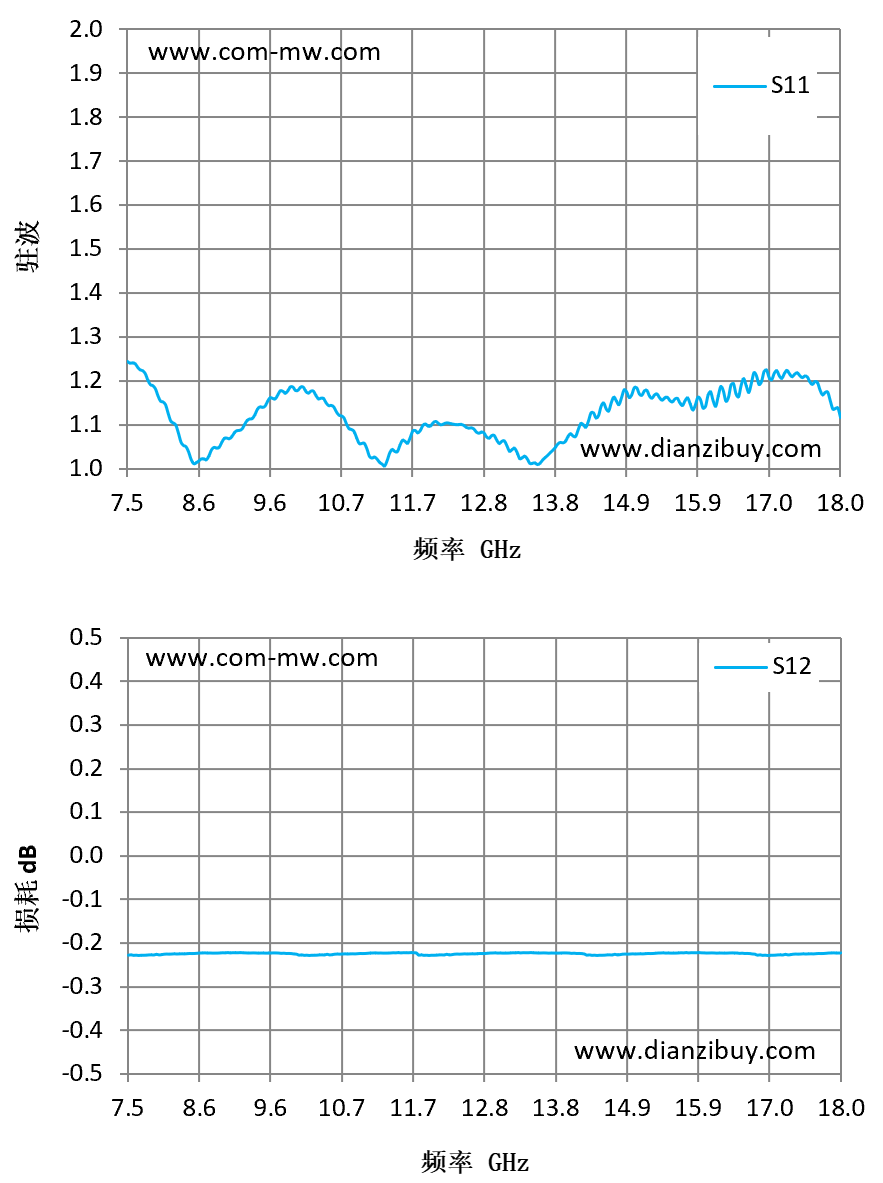

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 7.5 | 1.24 | -0.23 |
| 8.25 | 1.1 | -0.23 |
| 9 | 1.07 | -0.22 |
| 9.75 | 1.17 | -0.22 |
| 10.5 | 1.14 | -0.23 |
| 11.25 | 1.02 | -0.22 |
| 12 | 1.1 | -0.23 |
| 12.75 | 1.08 | -0.22 |
| 13.5 | 1.01 | -0.22 |
| 14.25 | 1.1 | -0.23 |
| 15 | 1.18 | -0.23 |
| 15.75 | 1.16 | -0.22 |
| 16.5 | 1.17 | -0.22 |
| 17.25 | 1.22 | -0.23 |
| 18 | 1.14 | -0.22 |
