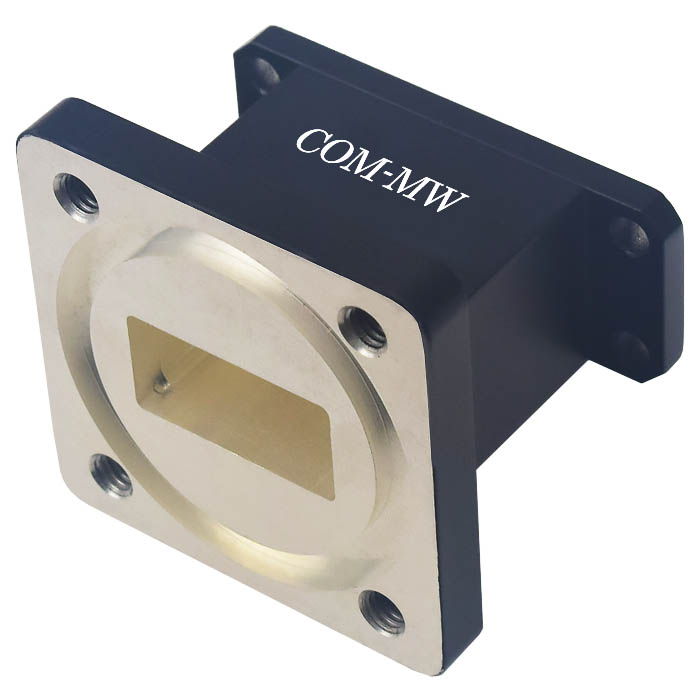

工作频率 9.84~15GHz, 功率容量50W, 矩形波导, FBM120, φ0.5针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低损耗。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 9.84 | ~ | 15 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 驻波比 | 1.3 | dB |
| 功率容量 | 50W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FBM120 |
| 接口形式二 | φ0.5针 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

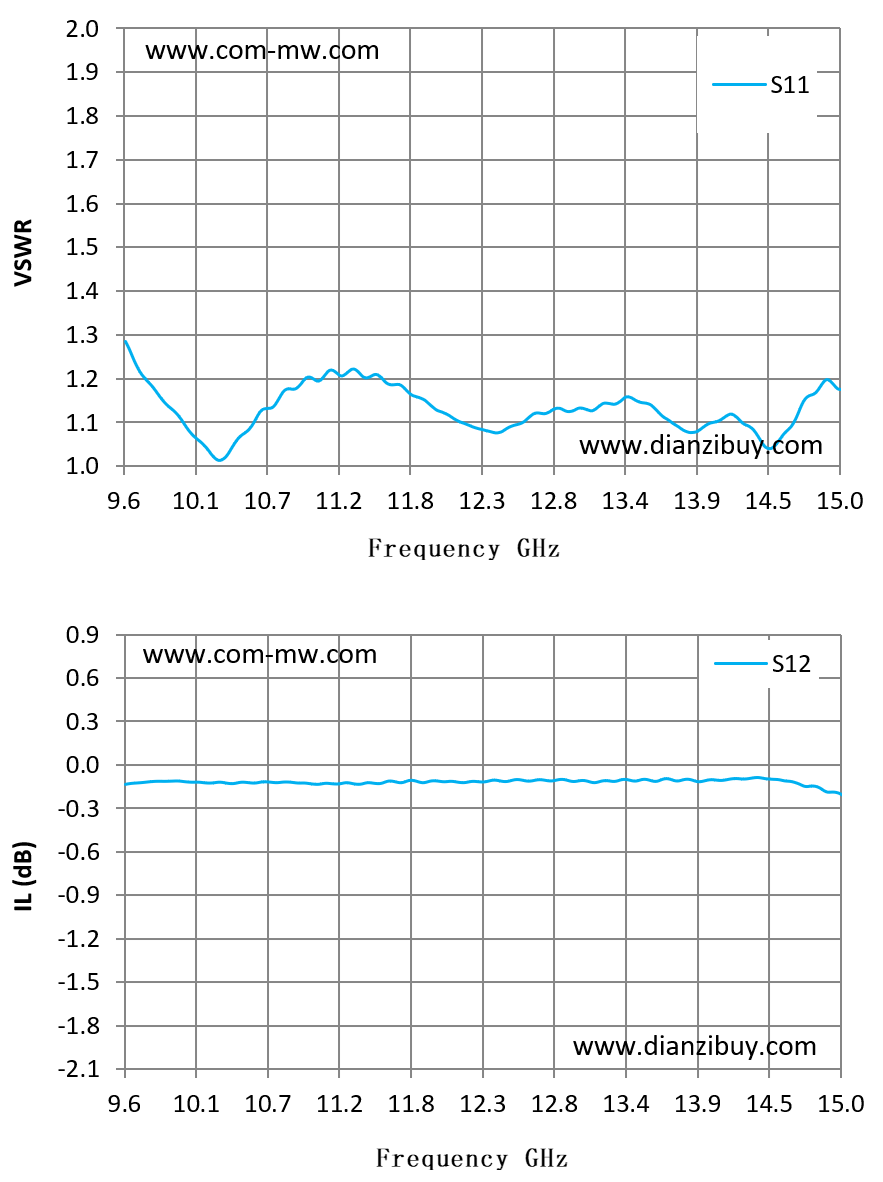

| Frequency GHz | S11 驻波 | S12 损耗 dB |
| 9.60 | 1.29 | -0.14 |
| 9.99 | 1.12 | -0.11 |
| 10.37 | 1.02 | -0.13 |
| 10.76 | 1.15 | -0.12 |
| 11.14 | 1.22 | -0.13 |
| 11.53 | 1.21 | -0.13 |
| 11.91 | 1.14 | -0.11 |
| 12.30 | 1.08 | -0.12 |
| 12.69 | 1.12 | -0.11 |
| 13.07 | 1.13 | -0.11 |
| 13.46 | 1.15 | -0.11 |
| 13.84 | 1.08 | -0.10 |
| 14.23 | 1.11 | -0.10 |
| 14.61 | 1.08 | -0.11 |
| 15.00 | 1.18 | -0.20 |
提供技术要求，工程师 1 个工作日内响应。
