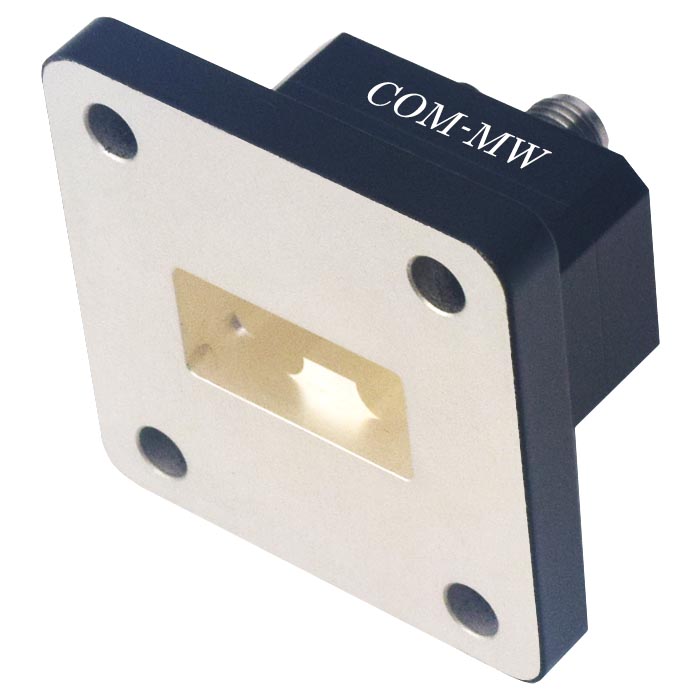

工作频率9.84~15GHz, 功率容量50W, 矩形波导, FBP120, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 9.84 | ~ | 15 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 | dB |
| 功率容量 | 50W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FBP120 |
| 接口形式二 | SMA-K |
| 表面 | 黑色烤漆 |
| 工作温度 | -40~+70℃设计保证 |

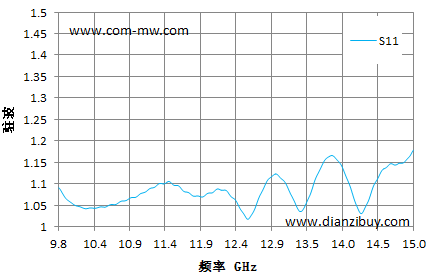

| 序号 | 频率 GHz | S11 驻波 |
|---|---|---|
| 1 | 9.84 | 1.09 |
| 2 | 10.21 | 1.04 |
| 3 | 10.58 | 1.05 |
| 4 | 10.95 | 1.07 |
| 5 | 11.31 | 1.1 |
| 6 | 11.68 | 1.08 |
| 7 | 12.05 | 1.08 |
| 8 | 12.42 | 1.06 |
| 9 | 12.79 | 1.08 |
| 10 | 13.16 | 1.1 |
| 11 | 13.53 | 1.09 |
| 12 | 13.89 | 1.16 |
| 13 | 14.26 | 1.03 |
| 14 | 14.63 | 1.14 |
| 15 | 15 | 1.18 |
