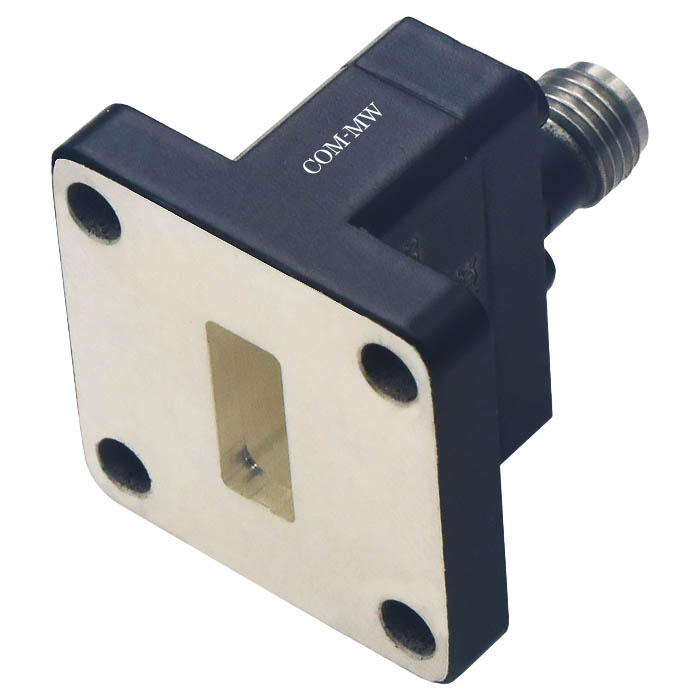

工作频率17.6~26.7GHz, 功率容量30W, 矩形波导, FBP220, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低损耗。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 17.6 | ~ | 26.7 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 | dB |
| 功率容量 | 30W |
| 波导管类别 | 矩形波导 |

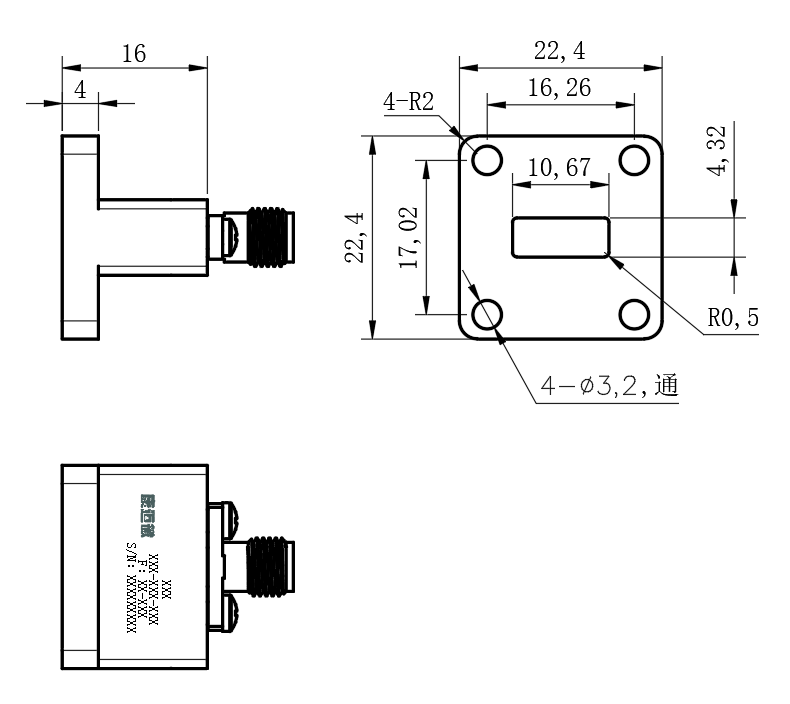

| 接口形式一 | FBP220 |
| 接口形式二 | 2.92-K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |

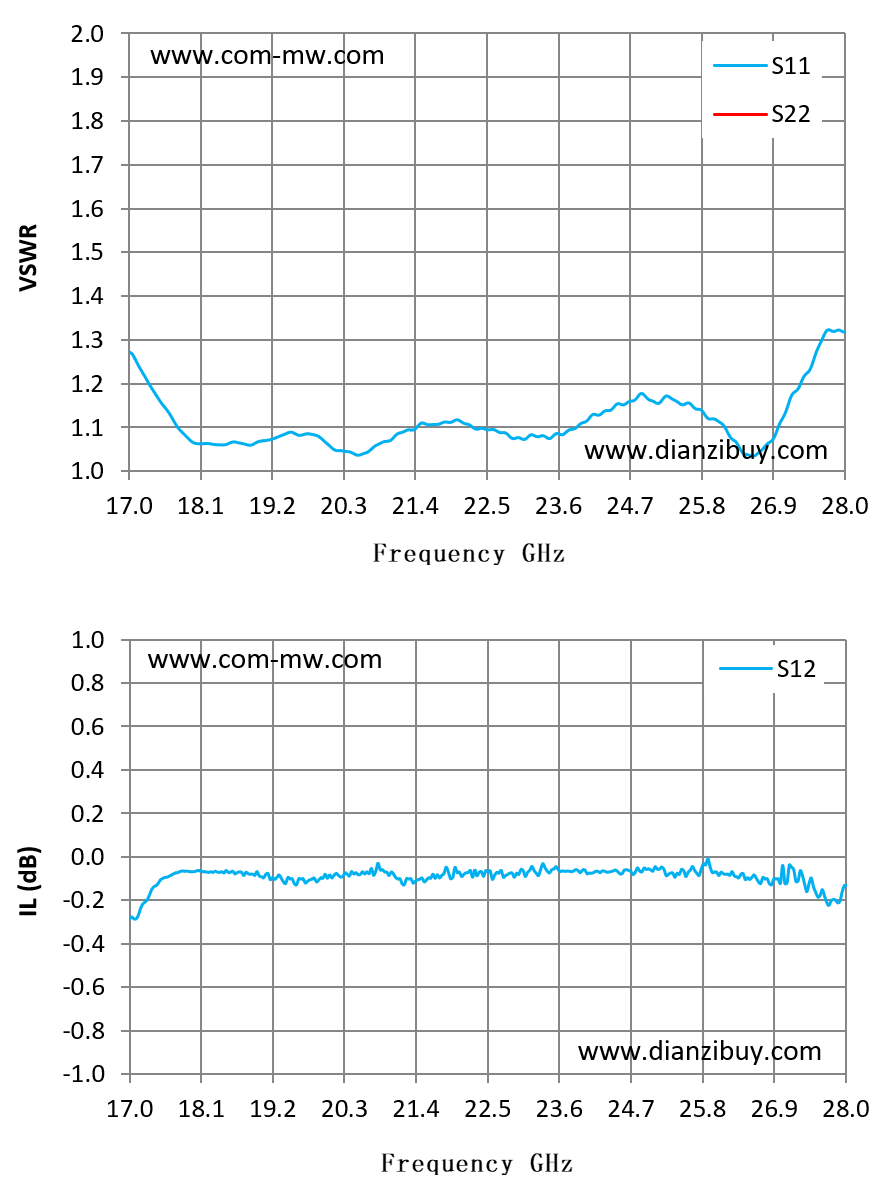

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 17.6 | 1.08 | -0.12 |
| 18.25 | 1.02 | -0.15 |
| 18.9 | 1.08 | -0.23 |
| 19.55 | 1.06 | -0.24 |
| 20.2 | 1.11 | -0.2 |
| 20.85 | 1.16 | -0.17 |
| 21.5 | 1.15 | -0.1 |
| 22.15 | 1.12 | -0.23 |
| 22.8 | 1.11 | -0.12 |
| 23.45 | 1.08 | -0.1 |
| 24.1 | 1.08 | -0.15 |
| 24.75 | 1.1 | -0.14 |
| 25.4 | 1.11 | -0.12 |
| 26.05 | 1.12 | -0.11 |
| 26.7 | 1.14 | -0.2 |
提供技术要求，工程师 1 个工作日内响应。
