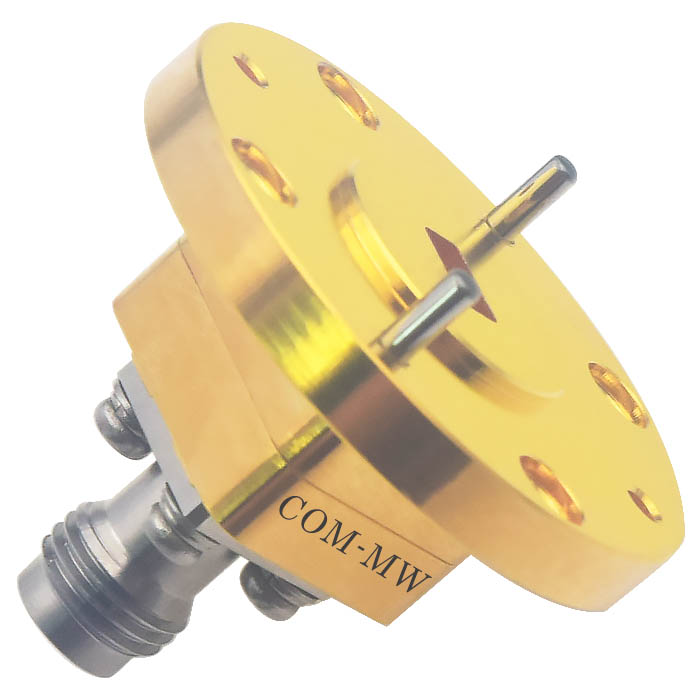

工作频率39.2~59.6GHz, 功率容量10W, 矩形波导, BJ500, 2.4-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低驻波比。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 39.2 | ~ | 59.6 | GHz |
| 插入损耗 | 0.35 | dB | ||
| 驻波比 | 1.3 |
| 功率容量 | 10W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ500 |
| 接口形式二 | 2.4-K |

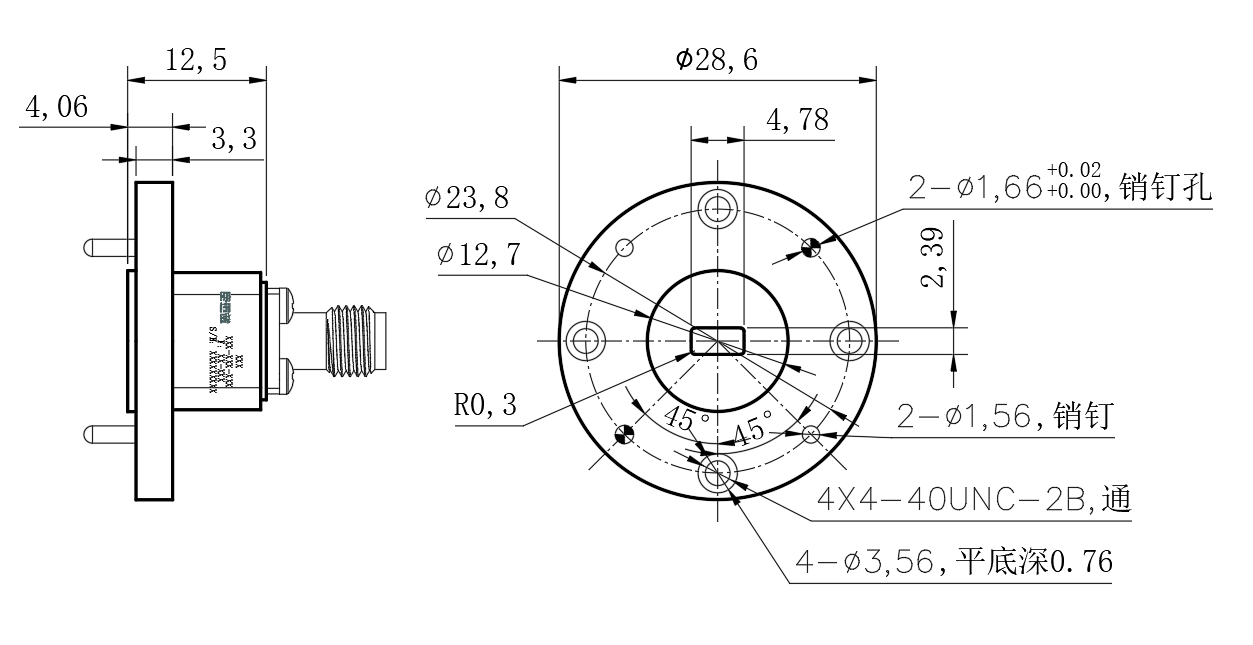

| 法兰型号 | FUGP500 |
| 表面 | 镀金 |
| 产品外壳材料 | 铜H62 |
| 工作温度 | -45~+85℃设计保证 |

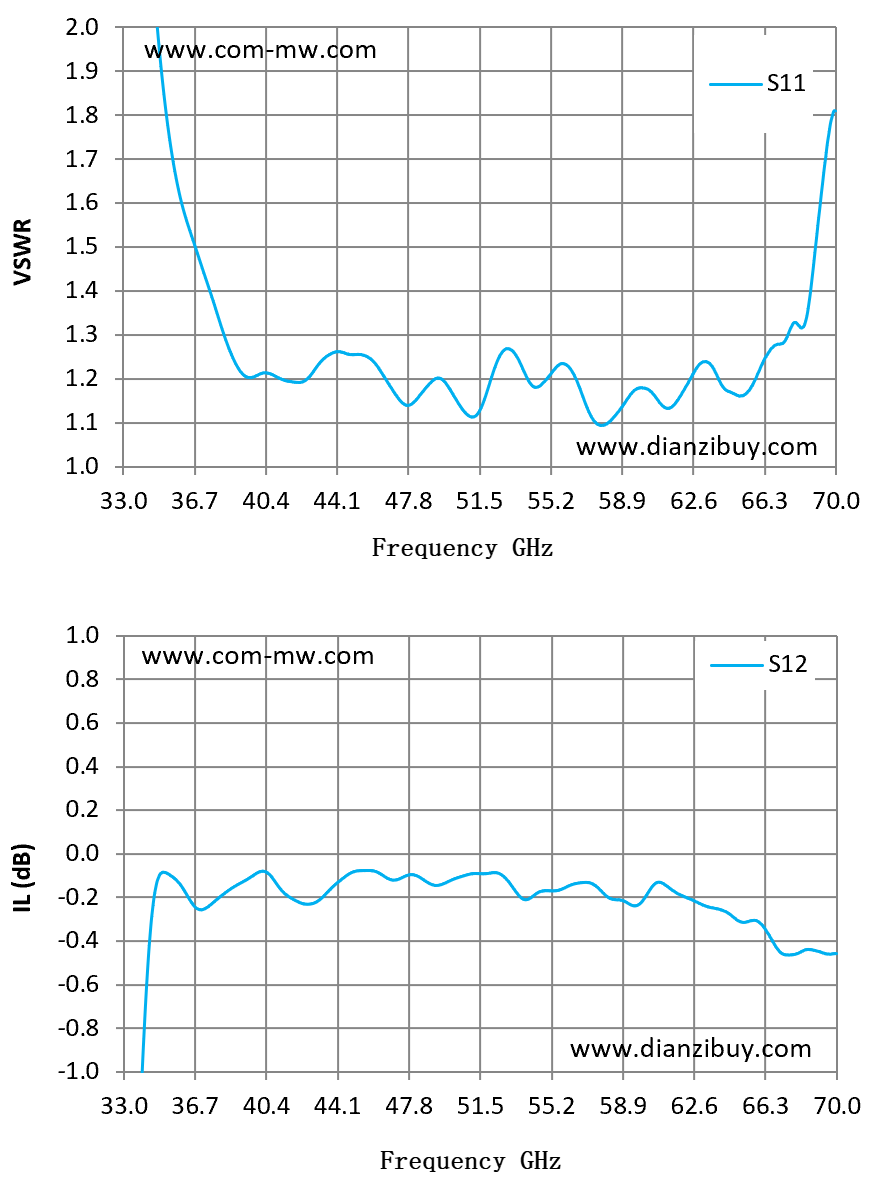

| Frequency GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 33 | 4.07 | -3.19 |
| 35.64 | 1.68 | -0.11 |
| 38.29 | 1.29 | -0.18 |
| 40.93 | 1.21 | -0.14 |
| 43.57 | 1.25 | -0.18 |
| 46.21 | 1.23 | -0.09 |
| 48.86 | 1.19 | -0.14 |
| 51.5 | 1.13 | -0.09 |
| 54.14 | 1.19 | -0.2 |
| 56.79 | 1.17 | -0.13 |
| 59.43 | 1.17 | -0.24 |
| 62.07 | 1.17 | -0.2 |
| 64.71 | 1.17 | -0.29 |
| 67.36 | 1.29 | -0.46 |
| 70 | 1.81 | -0.46 |
