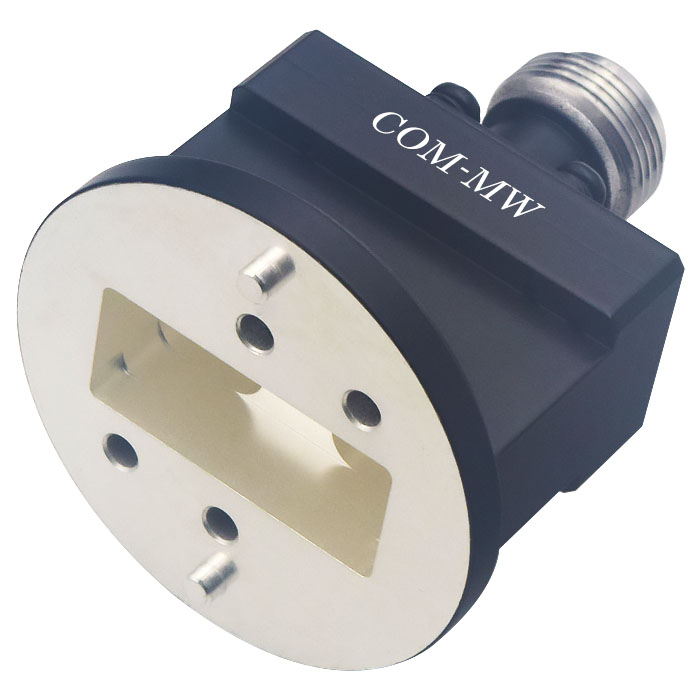

工作频率6.57~9.99GHz, 300W, 矩形波导, BJ84, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6.57 | ~ | 9.99 | GHz |
| 插入损耗 | 0.25 | dB | ||
| 驻波比 | 1.2 |
| 功率容量 | 300W设计保证 |
| 波导管类别 | 矩形波导 |
| 接口形式一 | BJ84 |
| 接口形式二 | N-K |
| 法兰型号 | 非标法兰 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

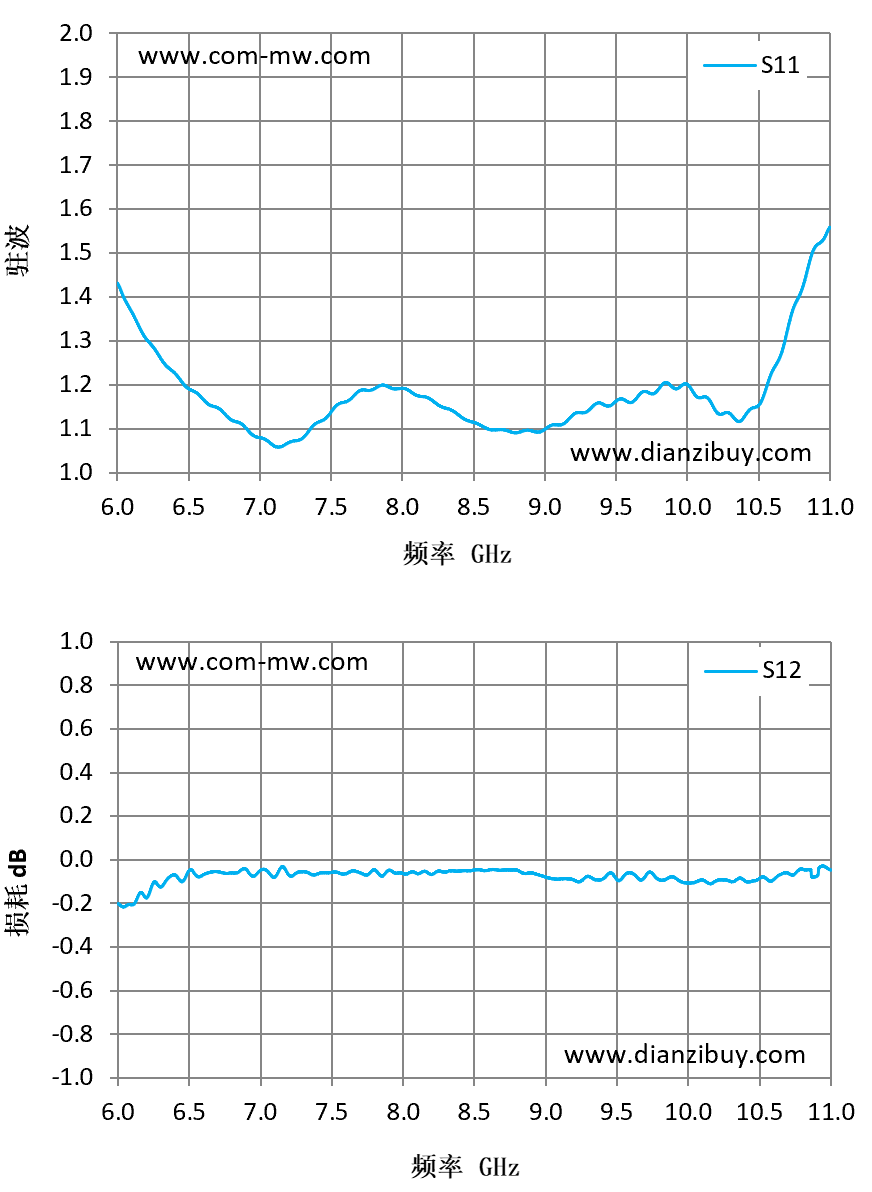

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 6 | 1.43 | -0.2 |
| 6.36 | 1.24 | -0.08 |
| 6.71 | 1.15 | -0.06 |
| 7.07 | 1.07 | -0.07 |
| 7.43 | 1.12 | -0.06 |
| 7.79 | 1.19 | -0.05 |
| 8.14 | 1.17 | -0.05 |
| 8.5 | 1.11 | -0.05 |
| 8.86 | 1.1 | -0.06 |
| 9.21 | 1.13 | -0.1 |
| 9.57 | 1.16 | -0.06 |
| 9.93 | 1.19 | -0.09 |
| 10.29 | 1.14 | -0.1 |
| 10.64 | 1.26 | -0.07 |
| 11 | 1.56 | -0.05 |
提供技术要求，工程师 1 个工作日内响应。
