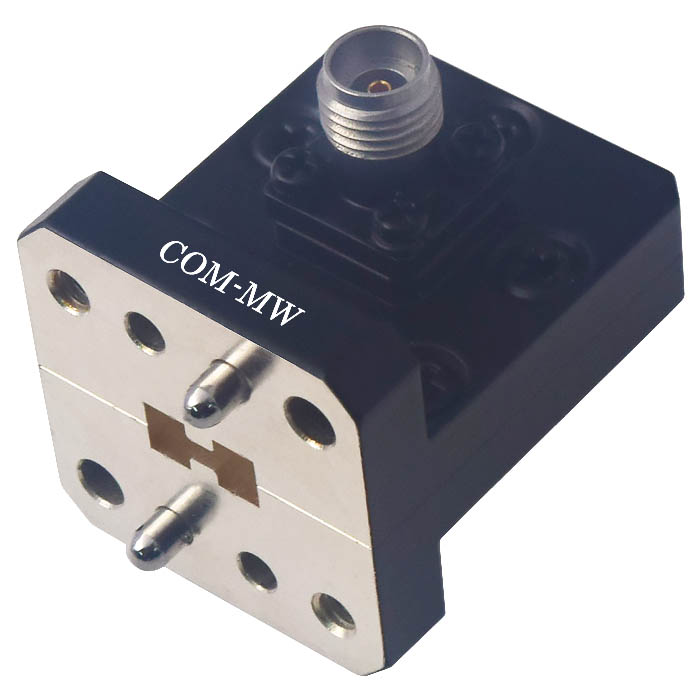

工作频率 18~40GHz, 25W, 双脊波导, WRD180C24, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 驻波比 | 1.4 |
| 功率容量 | 25W设计保证 |
| 波导管类别 | 双脊波导 |
| 接口形式一 | WRD180C24 |
| 接口形式二 | 2.92-K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

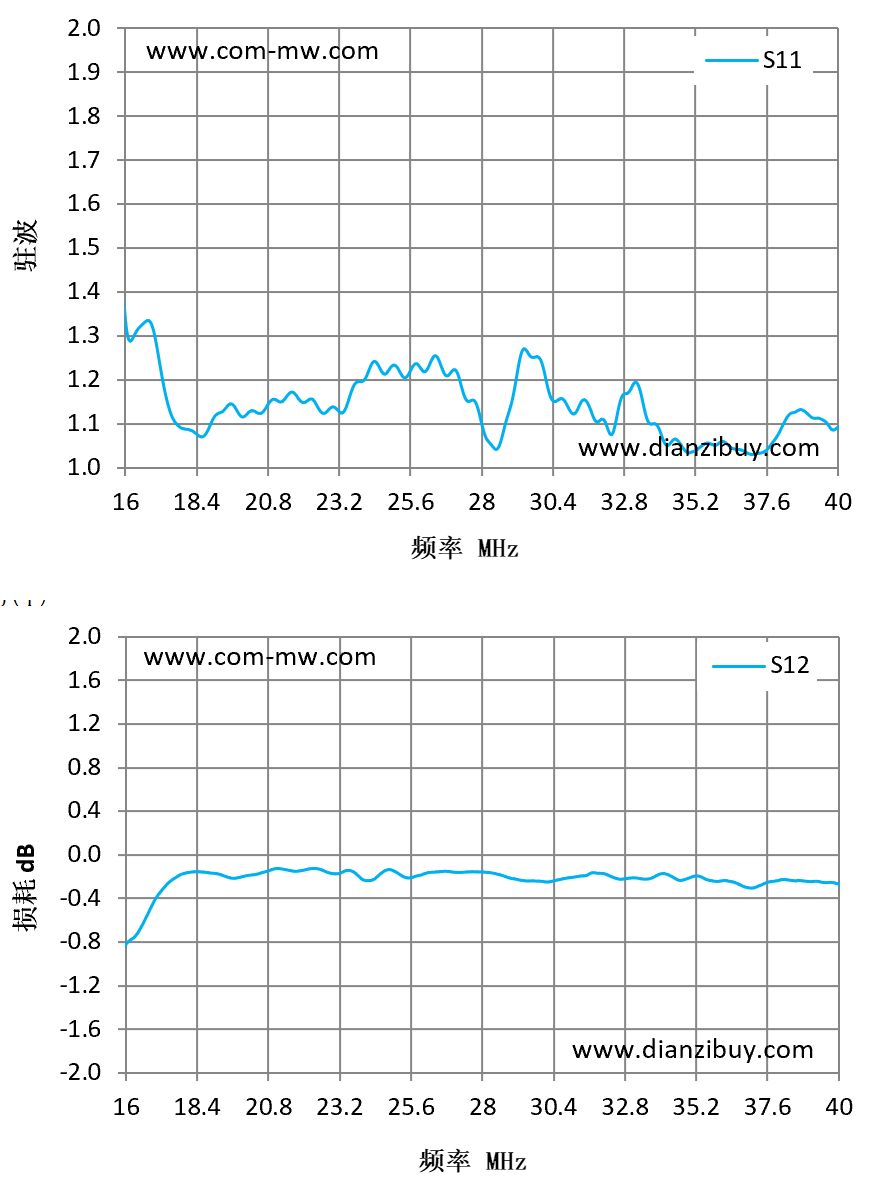

| 频率 GHz | S22 驻波 | S12 损耗 dB |
| 16 | 1.36 | -0.825 |
| 17.79 | 1.1 | -0.19 |
| 19.57 | 1.14 | -0.215 |
| 21.36 | 1.15 | -0.135 |
| 23.14 | 1.13 | -0.175 |
| 24.93 | 1.22 | -0.135 |
| 26.71 | 1.22 | -0.15 |
| 28.5 | 1.04 | -0.175 |
| 30.29 | 1.17 | -0.245 |
| 32.07 | 1.11 | -0.17 |
| 33.86 | 1.1 | -0.19 |
| 35.64 | 1.06 | -0.235 |
| 37.43 | 1.03 | -0.275 |
| 39.21 | 1.11 | -0.24 |
| 41 | 1.08 | -0.345 |
提供技术要求，工程师 1 个工作日内响应。
