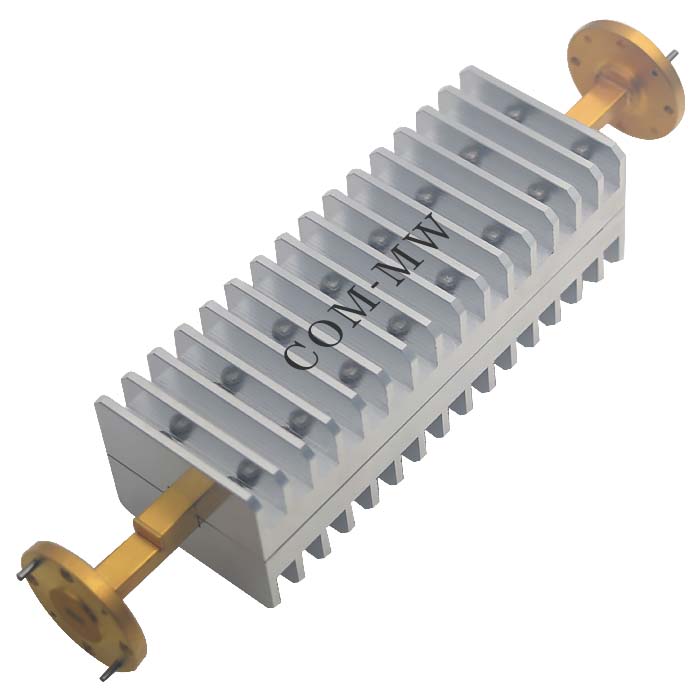

工作频率 39.2~59.6GHz, 衰减度 20dB, 50W, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 39.2 | ~ | 59.6 | GHz |
| 衰减度 | 18.5 | 20 | 21.5 | dB |
| 衰减精度 | ±1 | dB | ||
| 输入驻波比 | 1.35 | |||
| 输出驻波比 | 1.25 |
| 功率容量 | 50W设计保证 |

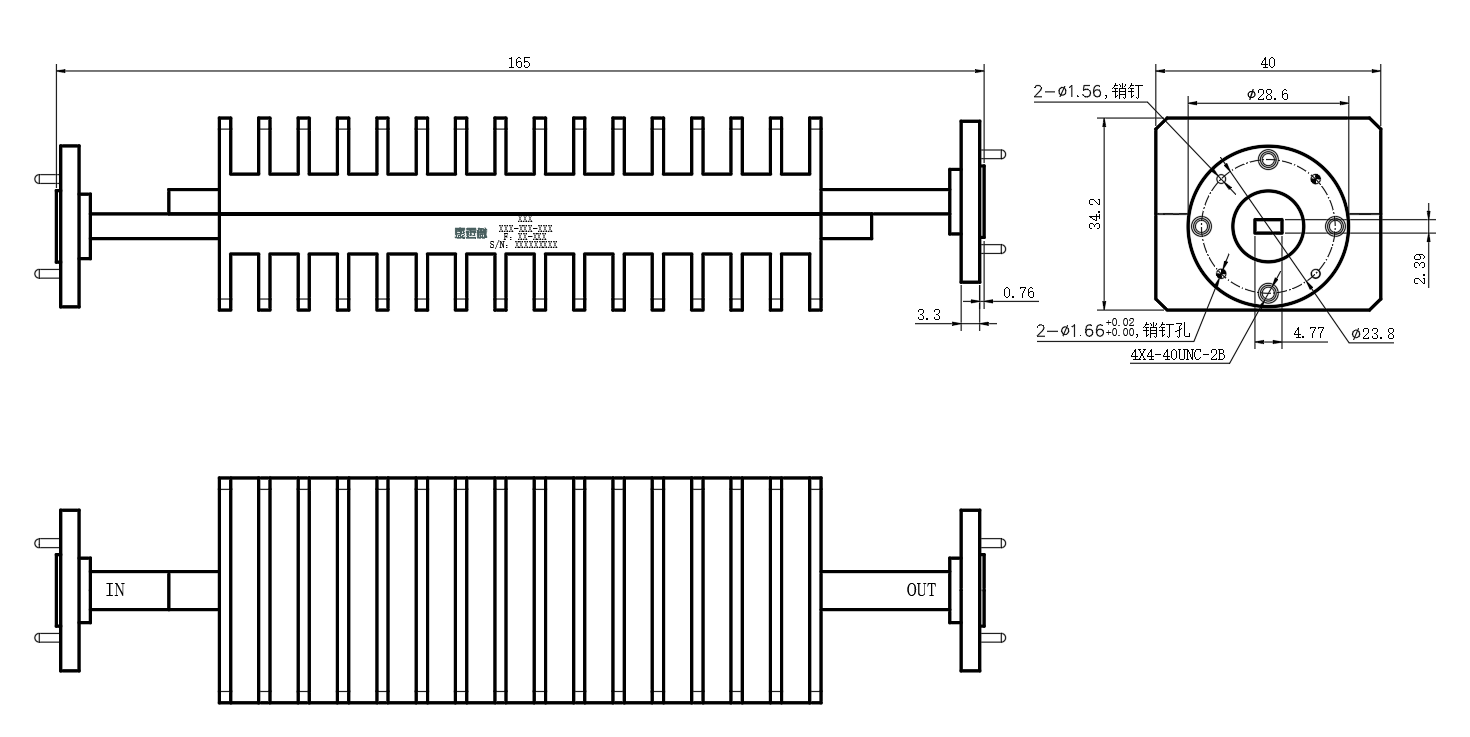

| 接口形式 | 波导口 |
| 波导口型号 | WR19orBJ500 |
| 波导法兰 | FUGP500 |
| 产品外壳材料 | 铜 |
| 工作温度 | -40~+70℃设计保证 |
| 重量 | Kg |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
| Frequency GHz | S11 驻波 | S22 驻波 | S12 衰减 dB |
| 37.99 | 1.28 | 1.12 | -19.09 |
| 39.63 | 1.27 | 1.06 | -19.54 |
| 41.28 | 1.28 | 1.05 | -19.86 |
| 42.92 | 1.25 | 1.06 | -20.10 |
| 44.56 | 1.14 | 1.06 | -20.25 |
| 46.21 | 1.05 | 1.05 | -20.32 |
| 47.85 | 1.04 | 1.06 | -20.33 |
| 49.50 | 1.13 | 1.04 | -20.34 |
| 51.14 | 1.21 | 1.02 | -20.26 |
| 52.78 | 1.24 | 1.04 | -20.16 |
| 54.43 | 1.21 | 1.02 | -20.03 |
| 56.07 | 1.18 | 1.02 | -19.90 |
| 57.71 | 1.11 | 1.04 | -19.69 |
| 59.36 | 1.09 | 1.04 | -19.51 |
| 61.00 | 1.11 | 1.11 | -19.33 |
