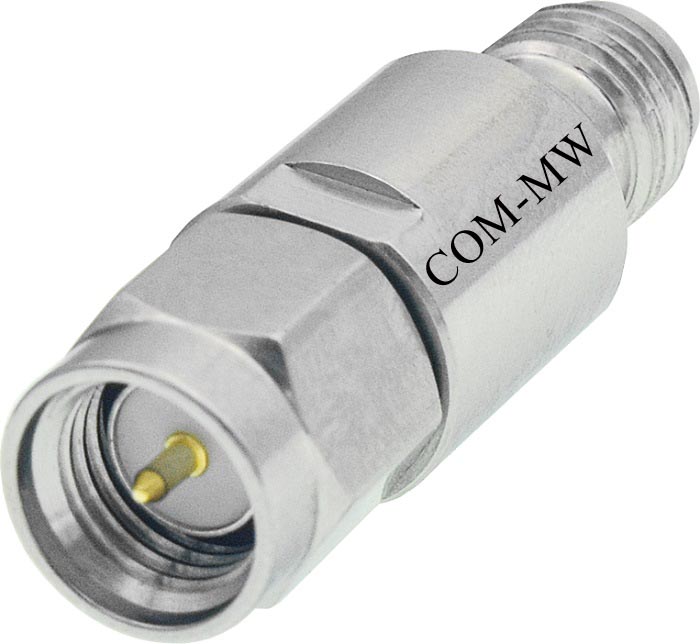

工作频率0~18GHz, 衰减度30dB, 2W, 50Ω, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0 | ~ | 18 | GHz |
| 衰减度 | 29 | 30 | 31 | dB |
| 驻波比 | 1.25 |
| 功率容量 | 2W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 工作温度 | -45~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
| F(G) | S11(S) | S21(L) | S22(S) |
| 0.01 | 1.02 | -29.99 | 1.01 |
| 1.26 | 1.01 | -29.97 | 1.03 |
| 2.5 | 1.01 | -30 | 1.03 |
| 3.75 | 1.02 | -30 | 1.05 |
| 4.99 | 1.03 | -29.99 | 1.07 |
| 6.24 | 1.05 | -29.99 | 1.09 |
| 7.48 | 1.07 | -30.08 | 1.09 |
| 8.73 | 1.05 | -30.29 | 1.07 |
| 9.97 | 1.03 | -30.46 | 1.07 |
| 11.22 | 1.09 | -30.7 | 1.07 |
| 12.46 | 1.11 | -30.91 | 1.11 |
| 13.71 | 1.11 | -30.78 | 1.15 |
| 14.95 | 1.15 | -30.76 | 1.16 |
| 16.2 | 1.2 | -30.79 | 1.17 |
| 17.44 | 1.18 | -30.77 | 1.18 |
| 18 | 1.14 | -30.61 | 1.17 |
提供技术要求，工程师 1 个工作日内响应。
