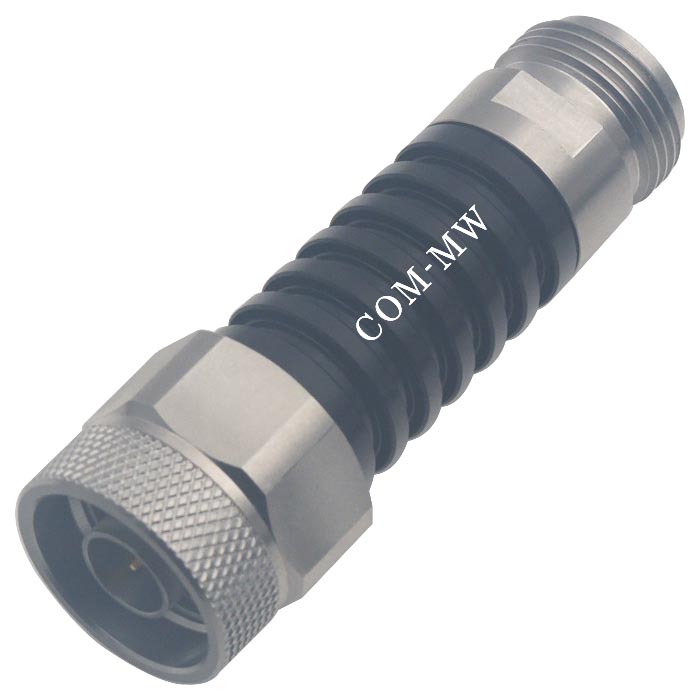

工作频率 DC~18GHz, 衰减度 1dB, 5W, 50Ω, N -MF
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 衰减度 | 0.2 | 1 | 1.8 | dB |
| 驻波比 | 1.3 |
| 功率容量 | 5W |
| 峰值功率 | 500W设计保证，占空比1%，脉冲宽度5uS |
| 阻抗 | 50Ω |
| 接口形式 | N -MF |
| 接口材质 | 不锈钢303 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 硬铝6061 |
| 工作温度 | -55~+125℃设计保证 |
| 重量 | 57g |
| ROHS | 满足 |

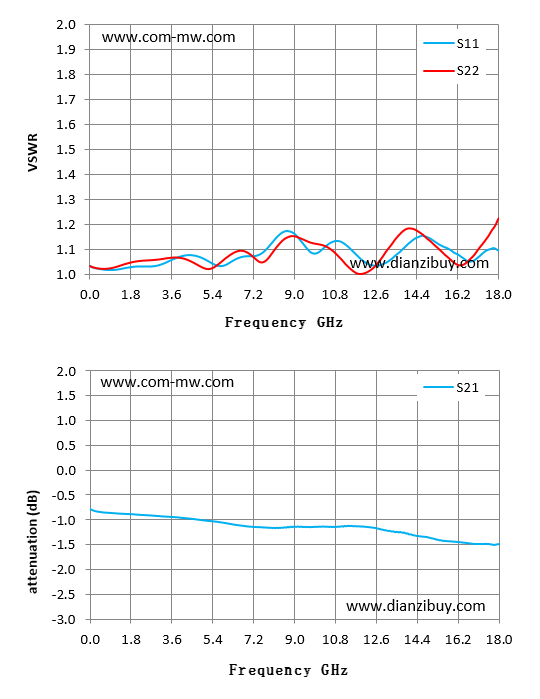

| Frequency GHz | S11 驻波 | S22 驻波 | S21 衰减 dB |
| 0.01 | 1.03 | 1.03 | -0.78 |
| 1.30 | 1.02 | 1.04 | -0.88 |
| 2.58 | 1.03 | 1.06 | -0.91 |
| 3.87 | 1.07 | 1.07 | -0.95 |
| 5.15 | 1.06 | 1.02 | -1.02 |
| 6.44 | 1.06 | 1.09 | -1.11 |
| 7.72 | 1.10 | 1.06 | -1.16 |
| 9.01 | 1.16 | 1.15 | -1.14 |
| 10.29 | 1.11 | 1.12 | -1.14 |
| 11.58 | 1.09 | 1.02 | -1.13 |
| 12.86 | 1.04 | 1.07 | -1.20 |
| 14.15 | 1.13 | 1.18 | -1.30 |
| 15.43 | 1.12 | 1.10 | -1.42 |
| 16.72 | 1.05 | 1.06 | -1.49 |
| 18.00 | 1.10 | 1.23 | -1.50 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
