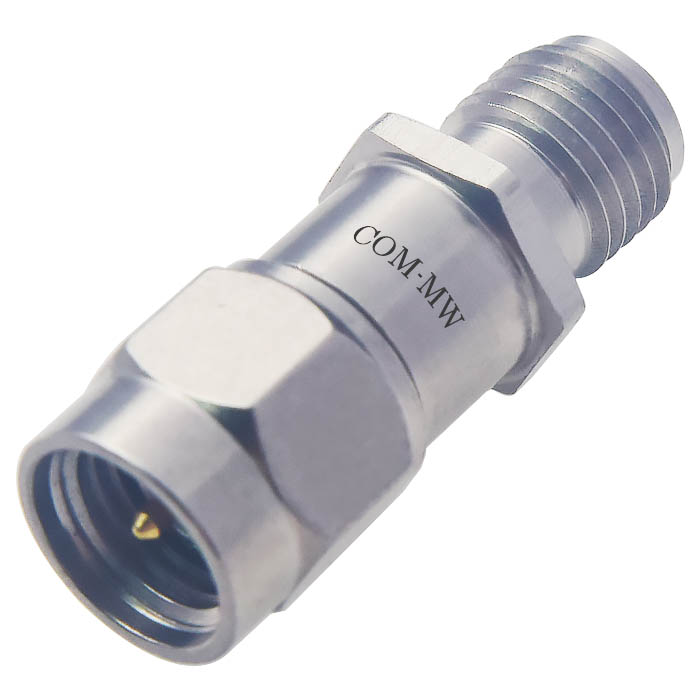

工作频率 0~18GHz,衰减度 15dB,2W,SMA-JK,替代BW-S15W2+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 18 | GHz |
| 衰减度 | 14.4 | 15 | 15.8 | dB |
| 驻波比 | 1.2 | 1.35 |
| 功率容量 | 2W |
| 阻抗 | 50Ω |

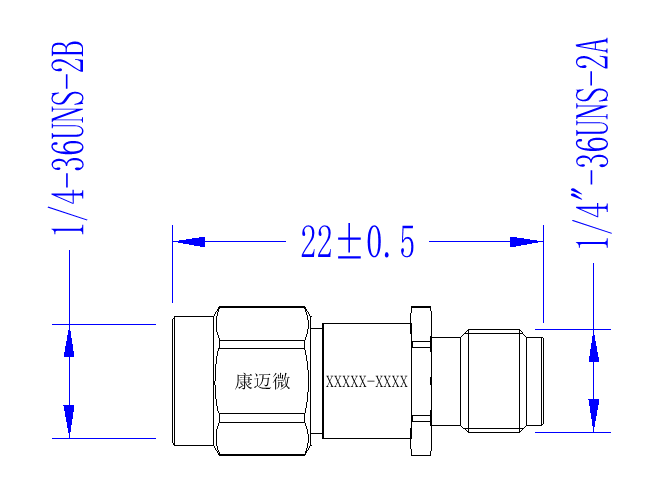

| 接口形式 | SMA-JK |
| 接口材质 | 不锈钢 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 替代BW-S15W2+ |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。

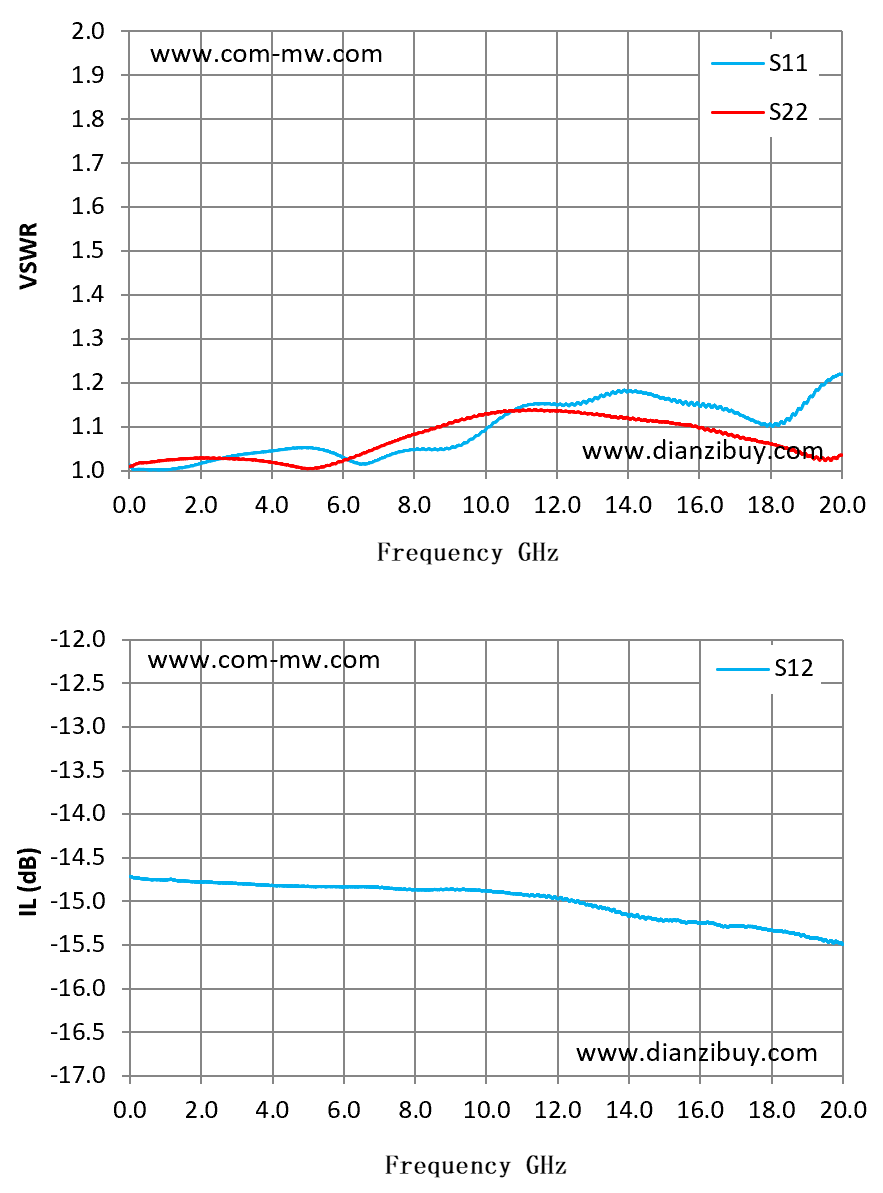

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.01 | 1.01 | -14.71 |
| 1.43 | 1.01 | 1.03 | -14.76 |
| 2.86 | 1.03 | 1.03 | -14.79 |
| 4.29 | 1.05 | 1.02 | -14.82 |
| 5.71 | 1.04 | 1.02 | -14.83 |
| 7.14 | 1.03 | 1.06 | -14.84 |
| 8.57 | 1.05 | 1.1 | -14.86 |
| 10 | 1.09 | 1.13 | -14.88 |
| 11.43 | 1.15 | 1.14 | -14.92 |
| 12.86 | 1.16 | 1.13 | -15.04 |
| 14.29 | 1.18 | 1.12 | -15.18 |
| 15.71 | 1.15 | 1.1 | -15.24 |
| 17.14 | 1.13 | 1.08 | -15.28 |
| 18.57 | 1.12 | 1.05 | -15.36 |
| 20 | 1.22 | 1.04 | -15.49 |
