DA8-2010-0-40G-9714 衰减器
衰减器

衰减器 DA8-2010-0-40G-9714

工作频率 0~40GHz, 衰减度 20dB, 10W, 50Ω, 2.92-MF or JK

型号
DA8-2010-0-40G-9714
库存
该商品有现货 1 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
是
净重
85 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率0~40GHz
衰减度192021dB
驻波比1.45

其它参数

功率容量10W设计保证
峰值功率200W设计保证,占空比1%,脉冲宽度5uS
阻抗50Ω
接口形式2.92-MF or JK
接口材质不锈钢303钝化
表面黑色阳极化
产品外壳材料铝6061
工作温度-55~+85℃设计保证
ROHS满足
其它满功率使用时需额外增加风冷

典型测试曲线图

功率降额曲线

参考实物图

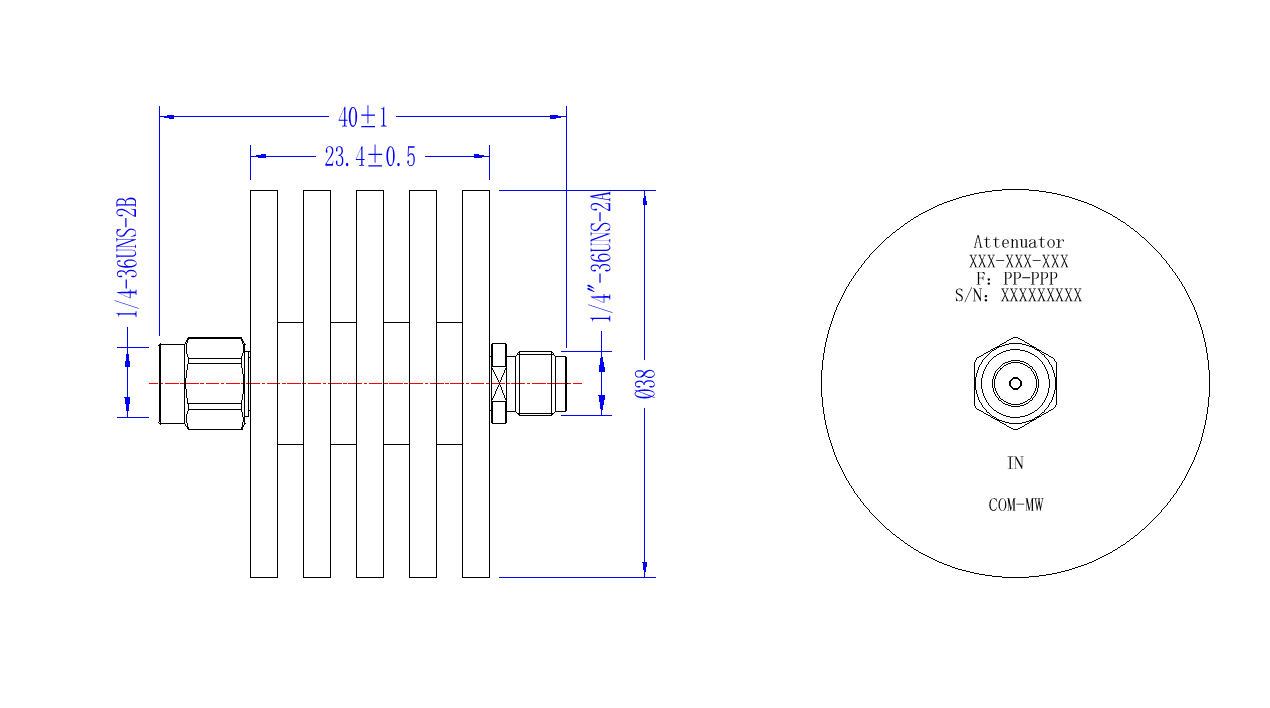

外形结构图(mm)

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWR
0.01-19.501.031.02
3.04-19.561.051.04
6.08-19.631.131.07
9.11-19.691.071.07
12.15-19.731.041.06
15.18-19.821.081.08
18.22-19.881.081.07
21.25-19.911.061.04
24.30-19.911.071.02
27.33-19.961.051.07
30.37-19.971.141.10
33.40-19.851.131.10
36.44-19.881.051.08
39.47-19.631.161.05
42.50-19.521.211.18

注意事项

1、安装衰减器时要考虑足够的散热空间,避免安装在发热量大的设备旁边,否则功率容量会降低;

2、小功率衰减器没有输入输出方向,也不会标识方向,当大功率衰减器有输入输出端口标识时,一定要按指定的方向连接设备,否则衰减器可能会烧毁。
