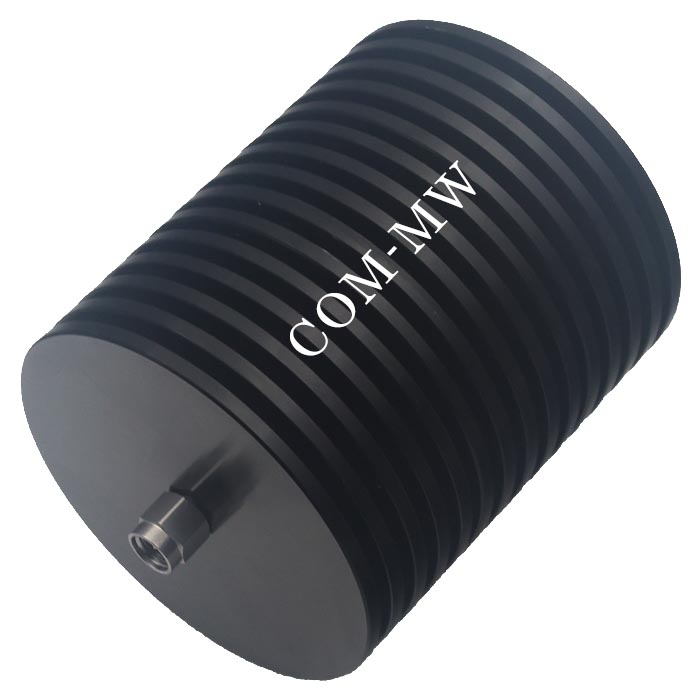

工作频率 0~40GHz,衰减度 20dB,功率容量50W,2.92,
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 40 | GHz |
| 衰减度 | 18.5 | 20 | 21.5 | dB |
| 驻波比 | 1.45 |
| 功率容量 | 50W |
| 阻抗 | 50Ω |

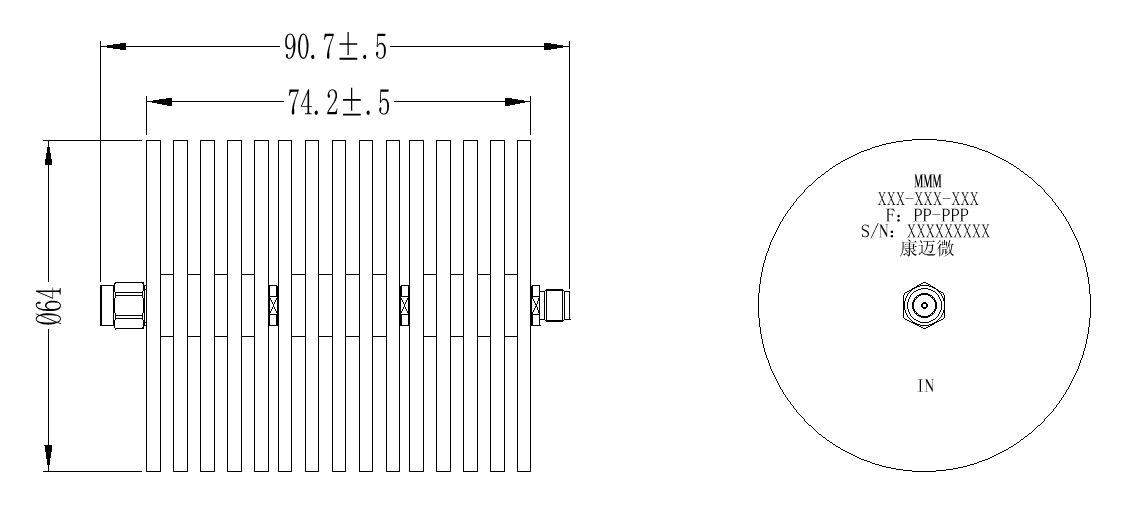

| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+125℃设计保证 |
| 其它 | 满功率下使用，需外加风冷。 |

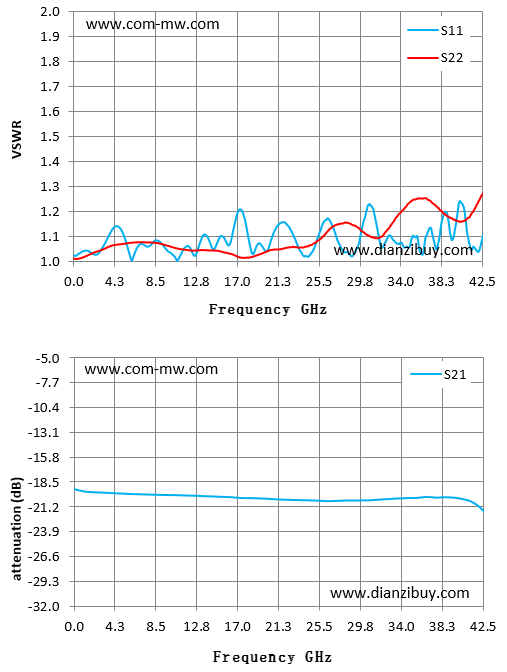

| Frequency GHz | S11 驻波 | S22 驻波 | S21 衰减 dB |
| 0.01 | 1.03 | 1.01 | -19.25 |
| 3.05 | 1.06 | 1.05 | -19.65 |
| 6.08 | 1.01 | 1.08 | -19.81 |
| 9.12 | 1.07 | 1.07 | -19.90 |
| 12.15 | 1.05 | 1.05 | -19.98 |
| 15.19 | 1.10 | 1.04 | -20.11 |
| 18.22 | 1.08 | 1.02 | -20.26 |
| 21.26 | 1.15 | 1.05 | -20.40 |
| 24.29 | 1.02 | 1.06 | -20.50 |
| 27.33 | 1.10 | 1.15 | -20.56 |
| 30.36 | 1.18 | 1.11 | -20.51 |
| 33.40 | 1.08 | 1.17 | -20.31 |
| 36.43 | 1.06 | 1.25 | -20.14 |
| 39.47 | 1.09 | 1.17 | -20.21 |
| 42.50 | 1.09 | 1.27 | -21.64 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备。
