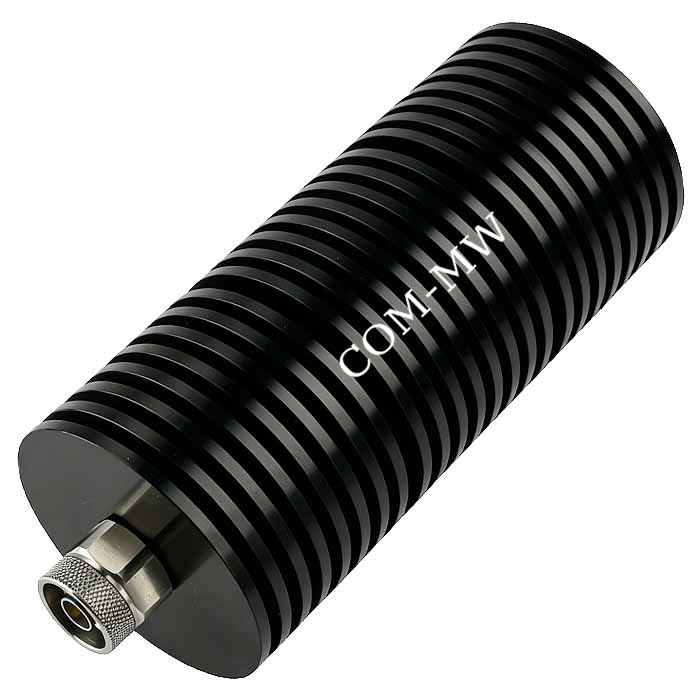

工作频率 0~18GHz,衰减度 30dB,100W,50Ω,N -MF or JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 18 | GHz |
| 衰减度 | 28.5 | 30 | 31.5 | dB |
| 驻波比 | 1.45 |
| 功率容量 | 100W设计保证 |
| 峰值功率 | 1000W设计保证，占空比10%，脉冲宽度5uS |
| 阻抗 | 50Ω |

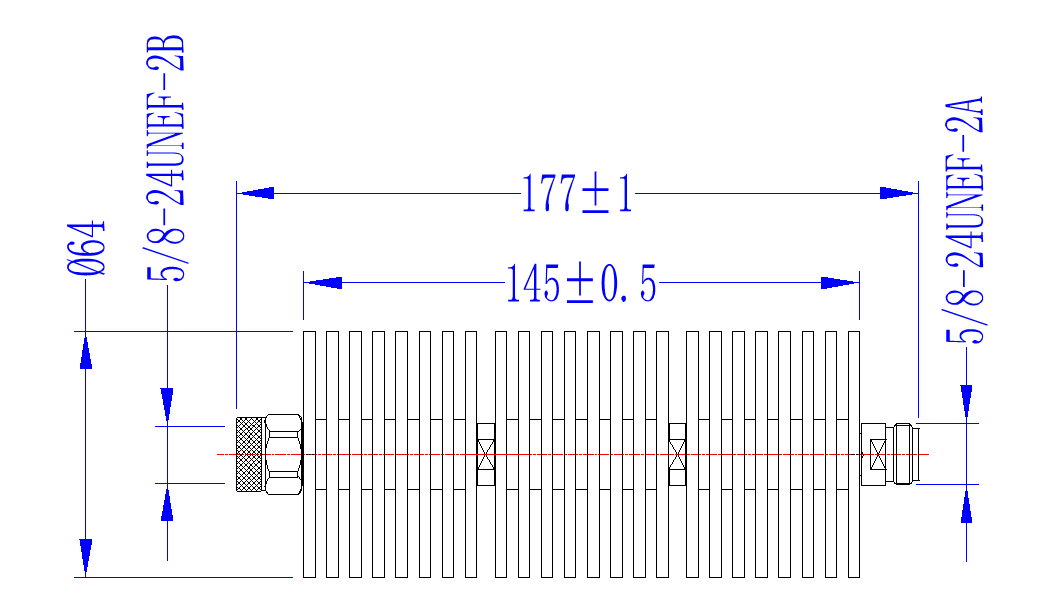

| 接口形式 | N -MF or JK |
| 接口材质 | 不锈钢303 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+125℃设计保证 |
| 重量 | 640g |
| ROHS | 满足 |
| 其它 | 满功率使用时额外增加风冷 |

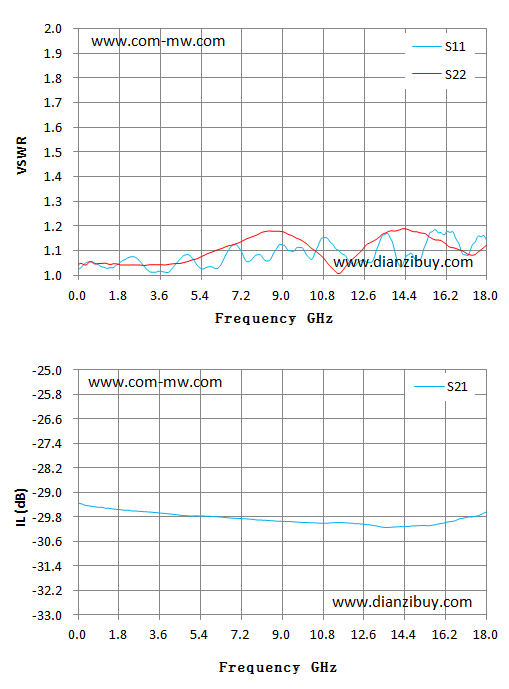

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
| 0.01 | 1.03 | 1.04 | -29.32 |
| 1.30 | 1.03 | 1.04 | -29.51 |
| 2.58 | 1.07 | 1.04 | -29.60 |
| 3.87 | 1.01 | 1.04 | -29.68 |
| 5.15 | 1.05 | 1.06 | -29.75 |
| 6.44 | 1.07 | 1.11 | -29.80 |
| 7.72 | 1.07 | 1.16 | -29.87 |
| 9.01 | 1.12 | 1.17 | -29.94 |
| 10.29 | 1.07 | 1.11 | -29.98 |
| 11.58 | 1.09 | 1.01 | -29.98 |
| 12.86 | 1.05 | 1.13 | -30.05 |
| 14.15 | 1.04 | 1.18 | -30.11 |
| 15.43 | 1.16 | 1.16 | -30.08 |
| 16.72 | 1.14 | 1.10 | -29.88 |
| 18.00 | 1.14 | 1.12 | -29.63 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
