工作频率 0~18GHz, 衰减度 30dB, 20W, 50Ω, SMA-MF or JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 18 | GHz |
| 衰减度 | 29.2 | 30 | 30.8 | dB |
| 驻波比 | 1.3 |
| 功率容量 | 20W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-MF or JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| ROHS | 满足 |
| 其它 | 满功率使用时额外增加风冷 |

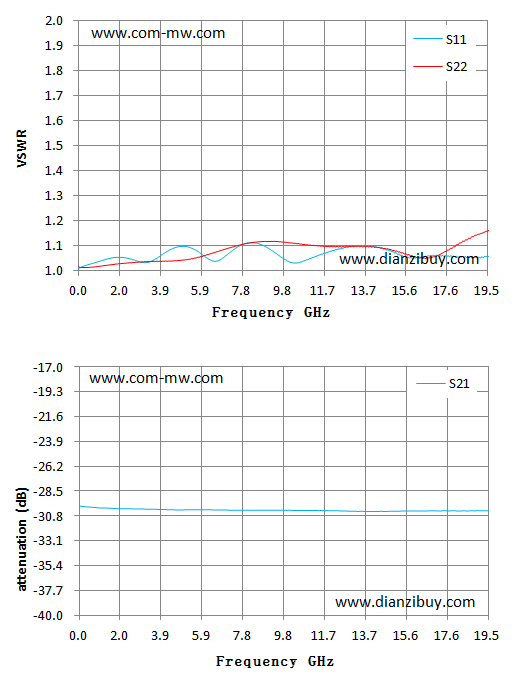

| Frequency GHz | S11 驻波 | S22 驻波 | S21 衰减 dB |
| 0.01 | 1.01 | 1.01 | -29.82 |
| 1.40 | 1.05 | 1.02 | -30.07 |
| 2.79 | 1.04 | 1.03 | -30.15 |
| 4.19 | 1.08 | 1.04 | -30.21 |
| 5.58 | 1.08 | 1.05 | -30.22 |
| 6.97 | 1.06 | 1.08 | -30.26 |
| 8.36 | 1.11 | 1.11 | -30.28 |
| 9.76 | 1.05 | 1.11 | -30.29 |
| 11.15 | 1.05 | 1.10 | -30.30 |
| 12.54 | 1.09 | 1.09 | -30.34 |
| 13.93 | 1.10 | 1.09 | -30.39 |
| 15.32 | 1.06 | 1.07 | -30.36 |
| 16.72 | 1.06 | 1.05 | -30.33 |
| 18.11 | 1.06 | 1.11 | -30.34 |
| 19.50 | 1.06 | 1.16 | -30.33 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低； 2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
提供技术要求，工程师 1 个工作日内响应。
