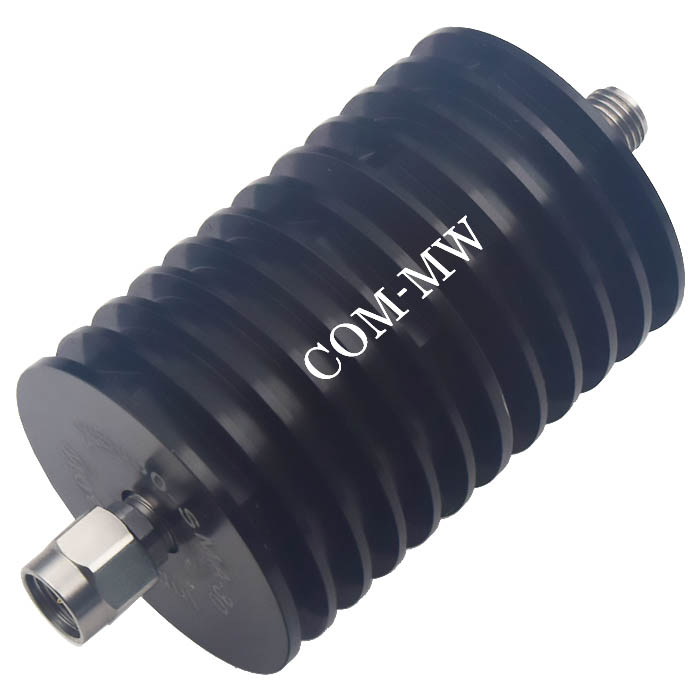

工作频率DC~26.5GHz, 衰减度30dB, 30W, 50Ω, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 26.5 | GHz |
| 衰减度 | 29 | 30 | 31 | dB |
| 驻波比 | 1.3 |
| 功率容量 | 30W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

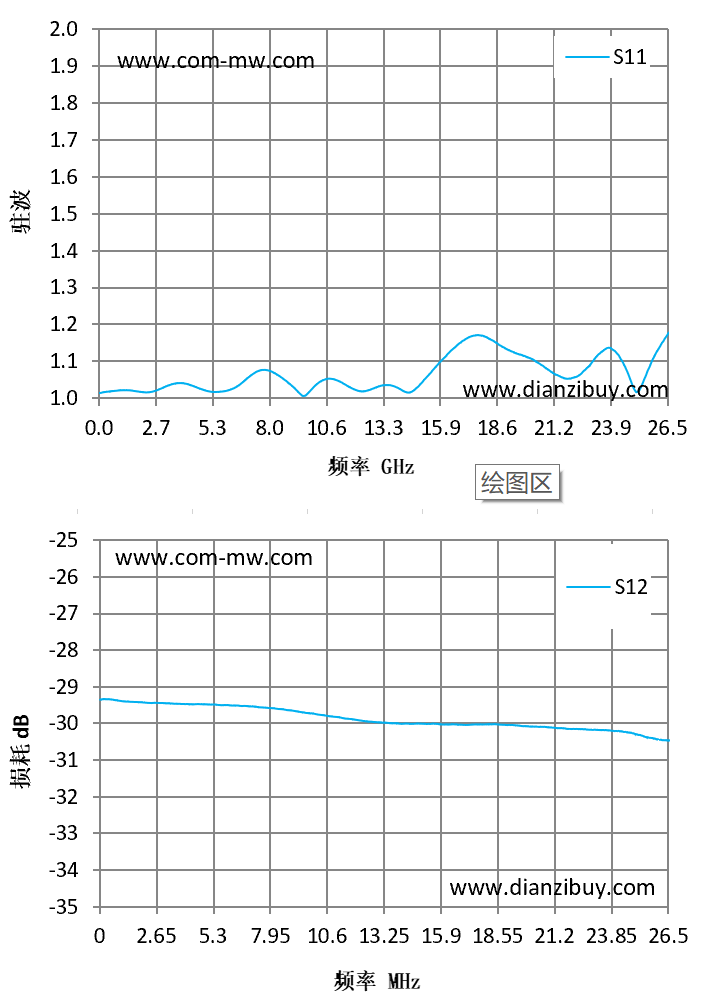

| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 1.01 | -29.35 | |
| 1.89 | 1.02 | -29.42 |
| 3.79 | 1.04 | -29.47 |
| 5.68 | 1.02 | -29.5 |
| 7.57 | 1.08 | -29.56 |
| 9.46 | 1.01 | -29.69 |
| 11.36 | 1.04 | -29.85 |
| 13.25 | 1.03 | -29.97 |
| 15.14 | 1.05 | -30 |
| 17.04 | 1.16 | -30.03 |
| 18.93 | 1.14 | -30.03 |
| 20.82 | 1.08 | -30.09 |
| 22.71 | 1.08 | -30.16 |
| 24.61 | 1.08 | -30.23 |
| 26.5 | 1.17 | -30.45 |
提供技术要求，工程师 1 个工作日内响应。
