工作频率 0~18GHz, 衰减度 30dB, 500W, 50Ω, N -MF or JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 18 | GHz |
| 衰减度 | 27 | 30 | 33 | dB |
| 驻波比 | 1.6 |
| 功率容量 | 500W设计保证 |
| 峰值功率 | 2000W设计保证，占空比10%，脉冲宽度5uS |
| 阻抗 | 50Ω |
| 接口形式 | N -MF or JK |
| 接口材质 | 不锈钢303F |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+125℃设计保证 |
| ROHS | 满足 |
| 其它 | 满功率使用时建议额外增加风冷 |

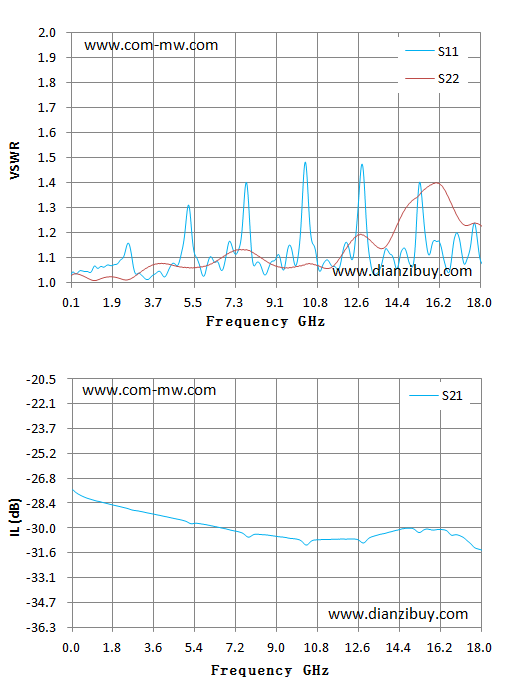

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
| 0.10 | 1.04 | 1.03 | -27.66 |
| 1.38 | 1.07 | 1.02 | -28.37 |
| 2.66 | 1.14 | 1.01 | -28.85 |
| 3.94 | 1.05 | 1.08 | -29.21 |
| 5.21 | 1.31 | 1.06 | -29.70 |
| 6.49 | 1.08 | 1.09 | -29.96 |
| 7.77 | 1.39 | 1.13 | -30.56 |
| 9.05 | 1.10 | 1.07 | -30.53 |
| 10.33 | 1.48 | 1.07 | -31.07 |
| 11.61 | 1.06 | 1.07 | -30.70 |
| 12.89 | 1.41 | 1.19 | -30.88 |
| 14.16 | 1.10 | 1.19 | -30.17 |
| 15.44 | 1.32 | 1.36 | -30.14 |
| 16.72 | 1.10 | 1.31 | -30.45 |
| 18.00 | 1.09 | 1.23 | -31.38 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
