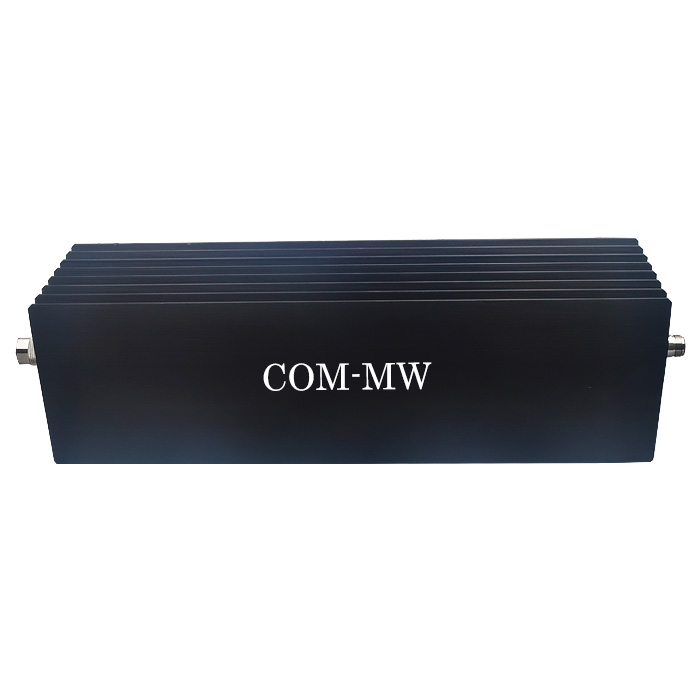

工作频率DC~8000MHz, 衰减度3dB, 500W, 50Ω, N -JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 8000 | MHz |
| 衰减度 | 3 | 6.5 | dB | |
| 驻波比 | 1.25 |
| 功率容量 | 500W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | N-J输入 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

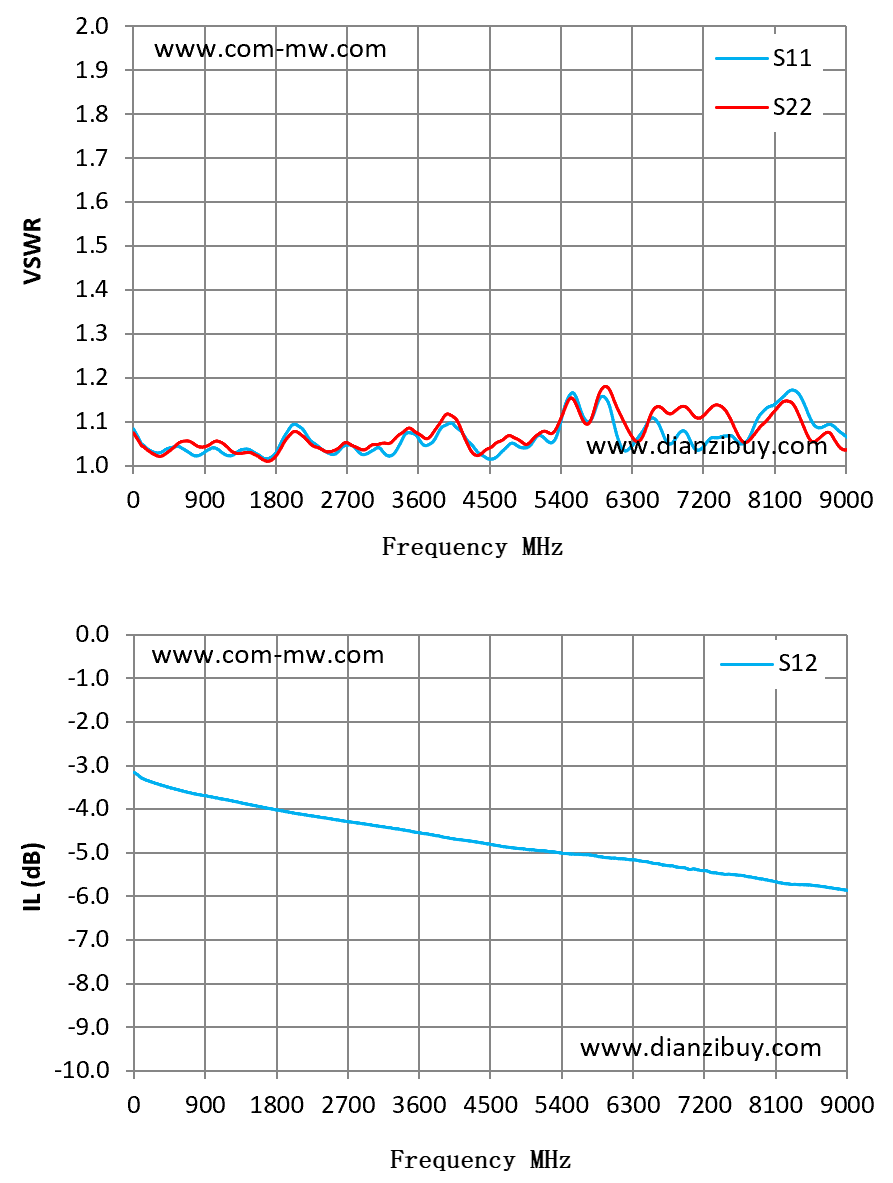

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.01 | 1.08 | 1.08 | -3.16 |
| 643 | 1.04 | 1.06 | -3.6 |
| 1286 | 1.03 | 1.03 | -3.83 |
| 1929 | 1.07 | 1.06 | -4.06 |
| 2571 | 1.03 | 1.04 | -4.25 |
| 3214 | 1.02 | 1.05 | -4.42 |
| 3857 | 1.08 | 1.09 | -4.62 |
| 4500 | 1.01 | 1.04 | -4.81 |
| 5143 | 1.07 | 1.08 | -4.96 |
| 5786 | 1.11 | 1.11 | -5.06 |
| 6429 | 1.08 | 1.07 | -5.2 |
| 7071 | 1.04 | 1.12 | -5.37 |
| 7714 | 1.05 | 1.05 | -5.53 |
| 8357 | 1.17 | 1.13 | -5.72 |
| 9000 | 1.07 | 1.04 | -5.86 |
