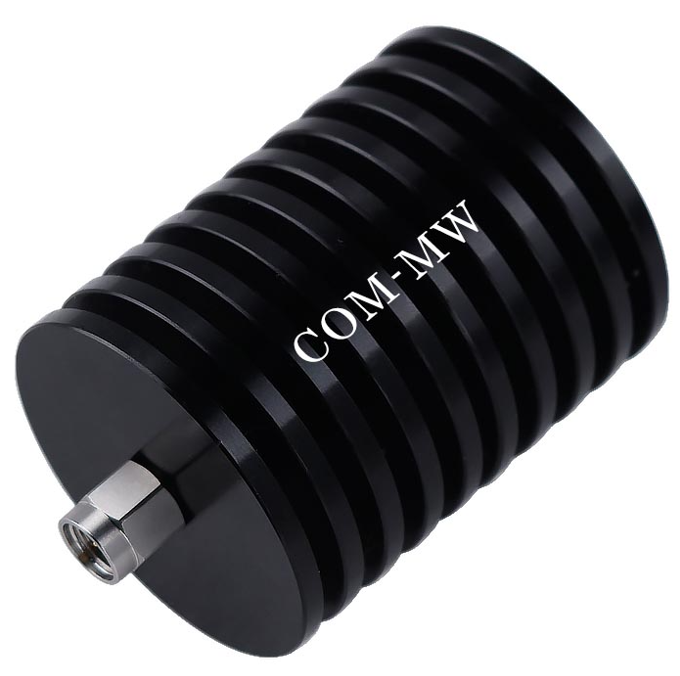

工作频率 0~40GHz,衰减度 40dB,20W,50Ω,2.92-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 40 | GHz |
| 衰减度 | 38.5 | 40 | 41.5 | dB |
| 驻波比 | 1.4 |
| 功率容量 | 20W设计保证 |
| 峰值功率 | 100W设计保证，占空比1%，脉冲宽度1uS |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+125℃设计保证 |
| ROHS | 满足 |
| 其它 | 满功率下使用，需外加风冷 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。

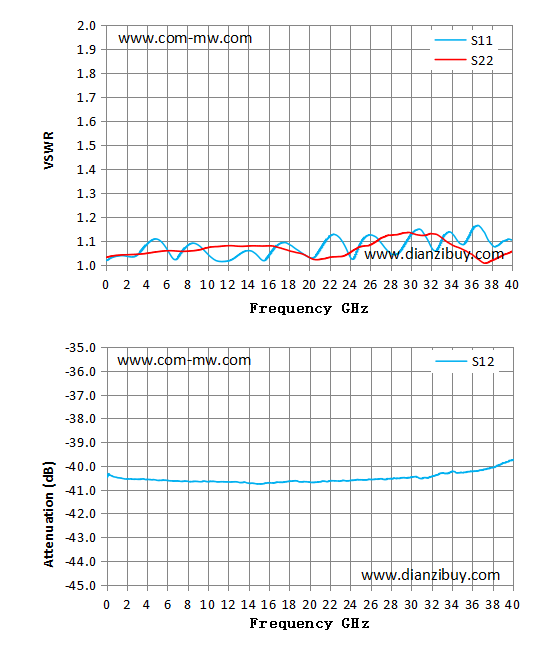

| Frequency GHz | S11 驻波比 | S22 驻波比 | S12 衰减 dB |
| 0.01 | 1.01 | 1.03 | 40.49 |
| 4.12 | 1.09 | 1.05 | 40.57 |
| 8.24 | 1.09 | 1.06 | 40.66 |
| 12.10 | 1.02 | 1.08 | 40.68 |
| 16.33 | 1.06 | 1.08 | 40.73 |
| 20.11 | 1.03 | 1.03 | 40.70 |
| 24.06 | 1.03 | 1.05 | 40.60 |
| 28.21 | 1.04 | 1.12 | 40.52 |
| 32.15 | 1.06 | 1.13 | 40.42 |
| 38.14 | 1.08 | 1.02 | 40.06 |
| 40.02 | 1.10 | 1.06 | 39.73 |
