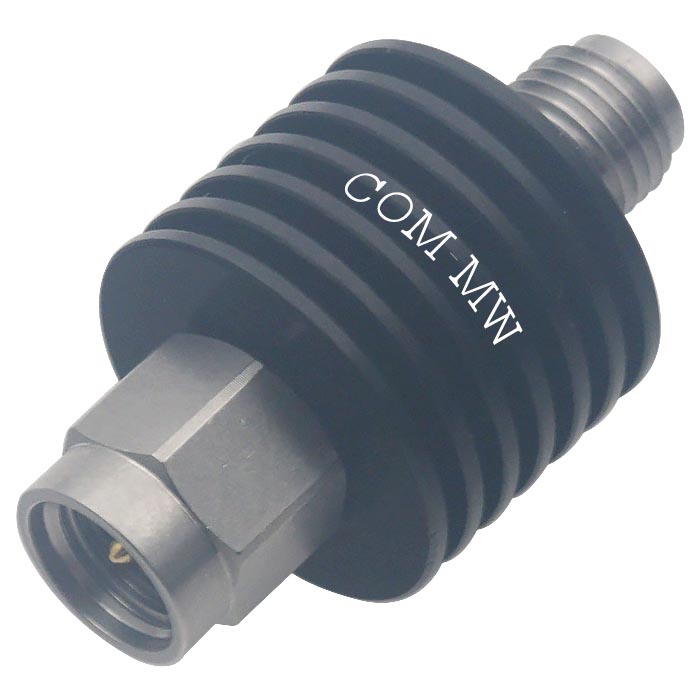

工作频率 0~40GHz,衰减度 4dB,5W,50Ω,2.92-MF or JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 40 | GHz |
| 衰减度 | 4 | dB | ||
| 衰减精度 | 3.4 | 4.5 | dB | |
| 驻波比 | 1.3 |
| 功率容量 | 5W设计保证 |
| 峰值功率 | 100W设计保证，占空比1%，脉冲宽度1uS |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-MF or JK |
| 接口材质 | 不锈钢303 |
| 产品外壳材料 | 不锈钢303 |
| 工作温度 | -40~+85℃设计保证 |
| 重量 | 5g |

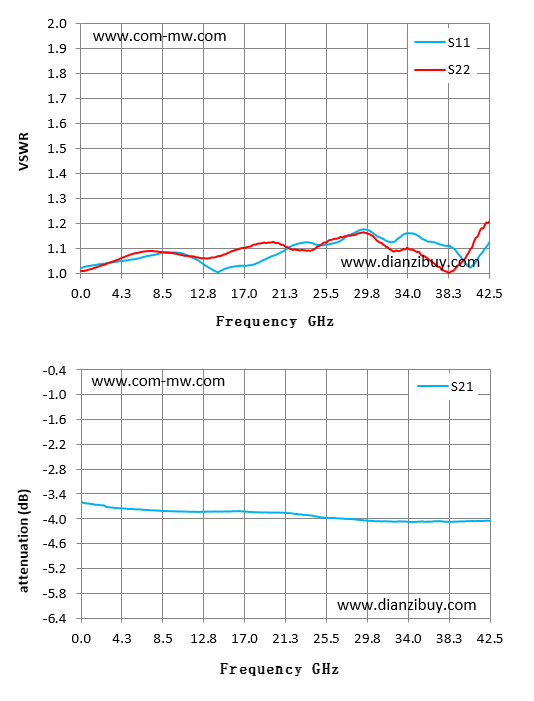

| Frequency GHz | S11 驻波 | S22 驻波 | S21 衰减 dB |
| 0.01 | 1.02 | 1.01 | -3.60 |
| 3.05 | 1.04 | 1.05 | -3.73 |
| 6.08 | 1.06 | 1.09 | -3.78 |
| 9.12 | 1.08 | 1.09 | -3.82 |
| 12.15 | 1.05 | 1.07 | -3.84 |
| 15.19 | 1.02 | 1.08 | -3.83 |
| 18.22 | 1.04 | 1.12 | -3.85 |
| 21.26 | 1.09 | 1.11 | -3.86 |
| 24.29 | 1.12 | 1.10 | -3.94 |
| 27.33 | 1.14 | 1.15 | -4.00 |
| 30.36 | 1.16 | 1.15 | -4.05 |
| 33.40 | 1.15 | 1.10 | -4.07 |
| 36.43 | 1.13 | 1.05 | -4.07 |
| 39.47 | 1.07 | 1.04 | -4.06 |
| 42.50 | 1.13 | 1.21 | -4.05 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
