工作频率 0~18GHz, 衰减度 50dB, 500W, 50Ω, N -MF or JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 18 | GHz |
| 衰减度 | 47 | 50 | 52 | dB |
| 驻波比 | 1.6 |
| 功率容量 | 500W设计保证 |
| 峰值功率 | 2000W设计保证，占空比10%，脉冲宽度5uS |
| 阻抗 | 50Ω |
| 接口形式 | N -MF or JK |
| 接口材质 | 不锈钢303F |
| 表面 | 黑色阳极化 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+125℃设计保证 |
| ROHS | 满足 |
| 其它 | 满功率使用时建议额外增加风冷 |

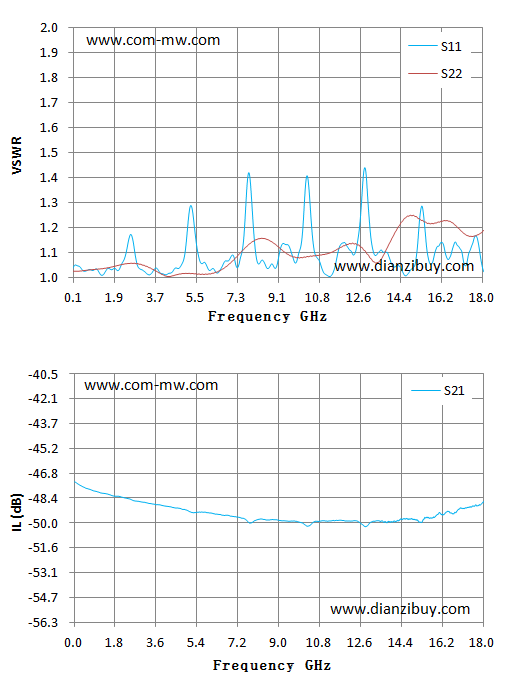

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
| 0.10 | 1.05 | 1.03 | -47.46 |
| 1.38 | 1.01 | 1.04 | -48.13 |
| 2.66 | 1.16 | 1.06 | -48.59 |
| 3.94 | 1.02 | 1.01 | -48.90 |
| 5.21 | 1.29 | 1.02 | -49.33 |
| 6.49 | 1.03 | 1.03 | -49.48 |
| 7.77 | 1.42 | 1.14 | -49.99 |
| 9.05 | 1.08 | 1.12 | -49.83 |
| 10.33 | 1.40 | 1.09 | -50.18 |
| 11.61 | 1.08 | 1.11 | -49.83 |
| 12.89 | 1.42 | 1.10 | -50.18 |
| 14.16 | 1.04 | 1.18 | -49.91 |
| 15.44 | 1.22 | 1.22 | -49.65 |
| 16.72 | 1.13 | 1.22 | -49.38 |
| 18.00 | 1.04 | 1.19 | -48.68 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
