工作频率 0~50GHz, 衰减度 8dB, 2W, 50Ω, 2.4-MF or JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 50 | GHz |
| 衰减度 | 7 | 8 | 9 | dB |
| 驻波比 | 1.45 |
| 功率容量 | 2W设计保证 |
| 峰值功率 | 100W设计保证，占空比1%，脉冲宽度1uS |
| 阻抗 | 50Ω |

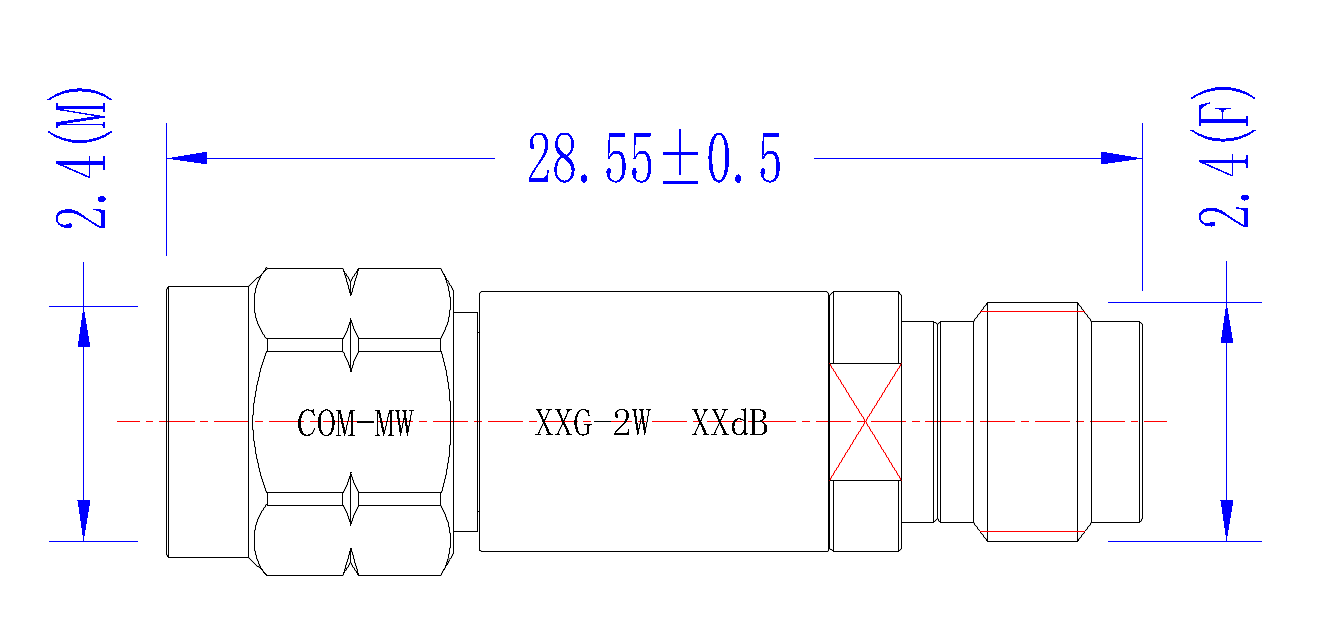

| 接口形式 | 2.4-MF or JK |
| 接口材质 | 外壳303 |
| 表面 | 钝化 |
| 产品外壳材料 | 不锈钢303 |
| 工作温度 | -55~+125℃设计保证 |
| ROHS | 满足 |
| 其它 | 满功率使用时建议增加风冷 |

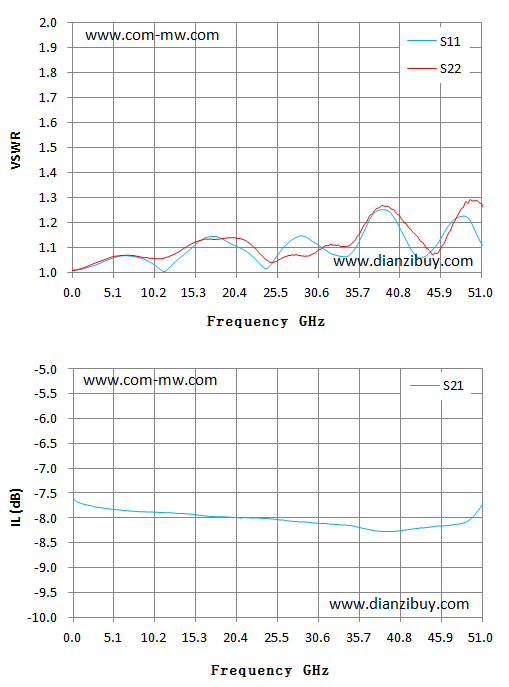

| Frequency GHz | S11 驻波 | S22 驻波 | S21 损耗 dB |
| 0.01 | 1.01 | 1.01 | -7.63 |
| 3.65 | 1.04 | 1.05 | -7.80 |
| 7.29 | 1.07 | 1.07 | -7.86 |
| 10.94 | 1.01 | 1.05 | -7.89 |
| 14.58 | 1.09 | 1.11 | -7.92 |
| 18.22 | 1.14 | 1.13 | -7.97 |
| 21.86 | 1.08 | 1.12 | -7.99 |
| 25.51 | 1.07 | 1.05 | -8.03 |
| 29.15 | 1.14 | 1.07 | -8.08 |
| 32.79 | 1.07 | 1.11 | -8.13 |
| 36.43 | 1.17 | 1.19 | -8.21 |
| 40.07 | 1.22 | 1.25 | -8.26 |
| 43.72 | 1.06 | 1.12 | -8.19 |
| 47.36 | 1.20 | 1.19 | -8.13 |
| 51.00 | 1.11 | 1.27 | -7.73 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
