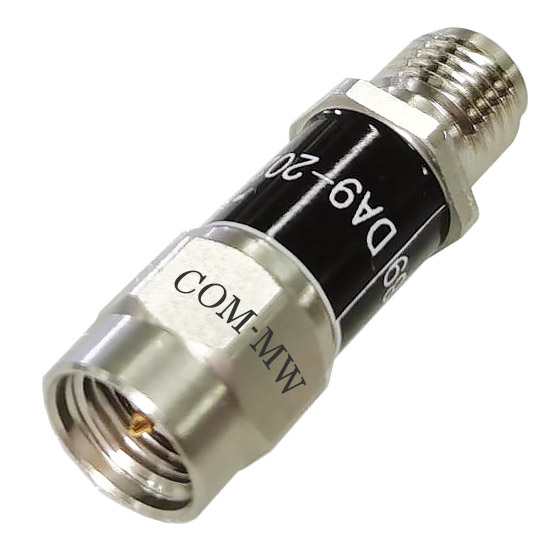

工作频率DC~26.5GHz, 衰减度10dB, 2W, 50Ω, SMA-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 26.5 | GHz |
| 衰减度 | 9.5 | 10 | 11.2 | dB |
| 驻波比 | 1.35 |
| 功率容量 | 2W |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 工作温度 | -55~+125℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

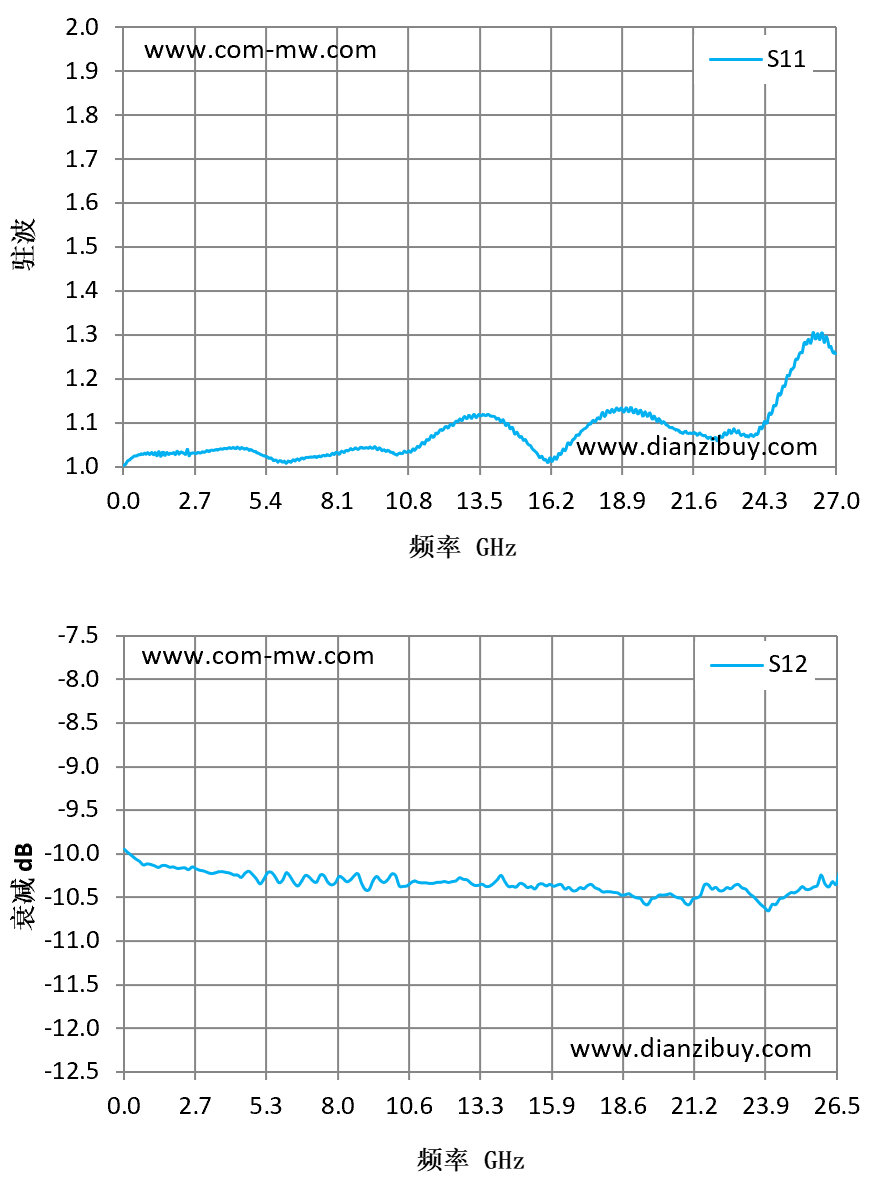

| 频率 GHz | S11 驻波 | S12 衰减 dB |
|---|---|---|
| 0.01 | 1 | -9.95 |
| 1.93 | 1.03 | -10.32 |
| 3.86 | 1.04 | -10.34 |
| 5.79 | 1.02 | -10.4 |
| 7.71 | 1.03 | -10.41 |
| 9.64 | 1.04 | -10.43 |
| 11.57 | 1.06 | -10.39 |
| 13.5 | 1.12 | -10.42 |
| 15.43 | 1.05 | -10.41 |
| 17.36 | 1.08 | -10.48 |
| 19.29 | 1.13 | -10.53 |
| 21.21 | 1.08 | -10.52 |
| 23.14 | 1.08 | -10.55 |
| 25.07 | 1.18 | -10.46 |
| 27 | 1.26 | -10.39 |
