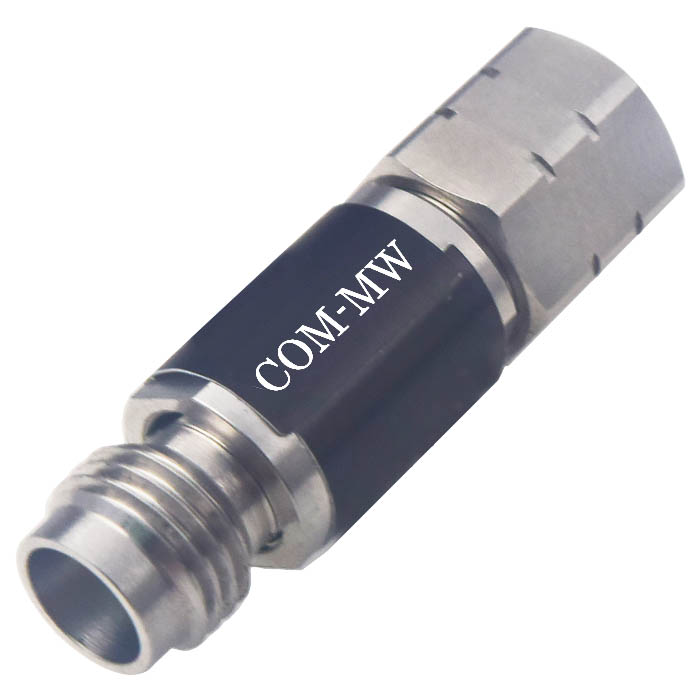

工作频率DC~67GHz, 衰减度10dB, 2W, 50Ω, 1.85-JK
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 67 | GHz |
| 衰减度 | 8.9 | 10 | 11.5 | dB |
| 驻波比 | 1.65 |
| 功率容量 | 2W设计保证 |
| 阻抗 | 50Ω |

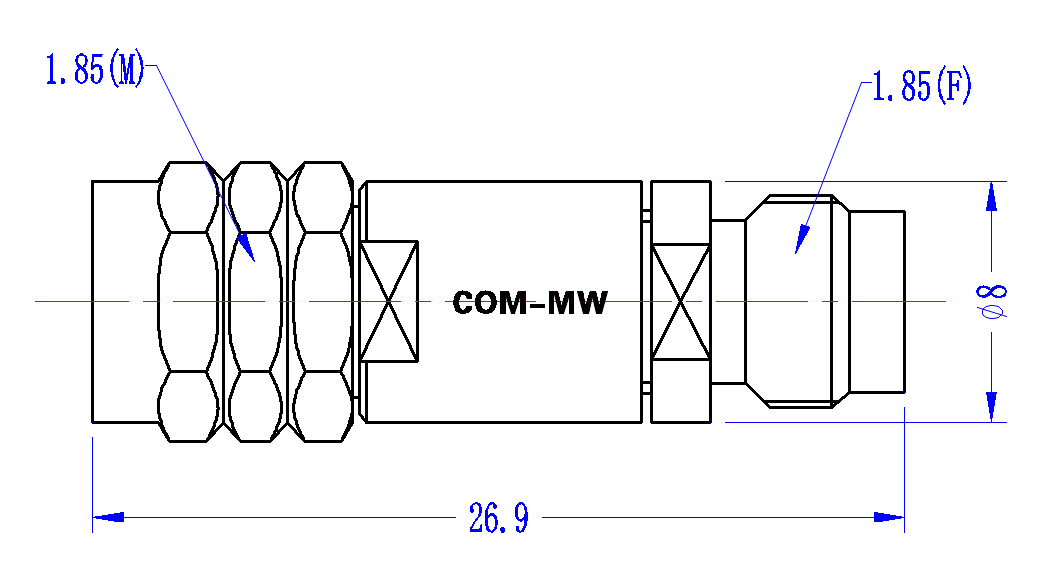

| 接口形式 | 1.85-JK |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 不锈钢 |
| 工作温度 | -40~+85℃设计保证 |
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；

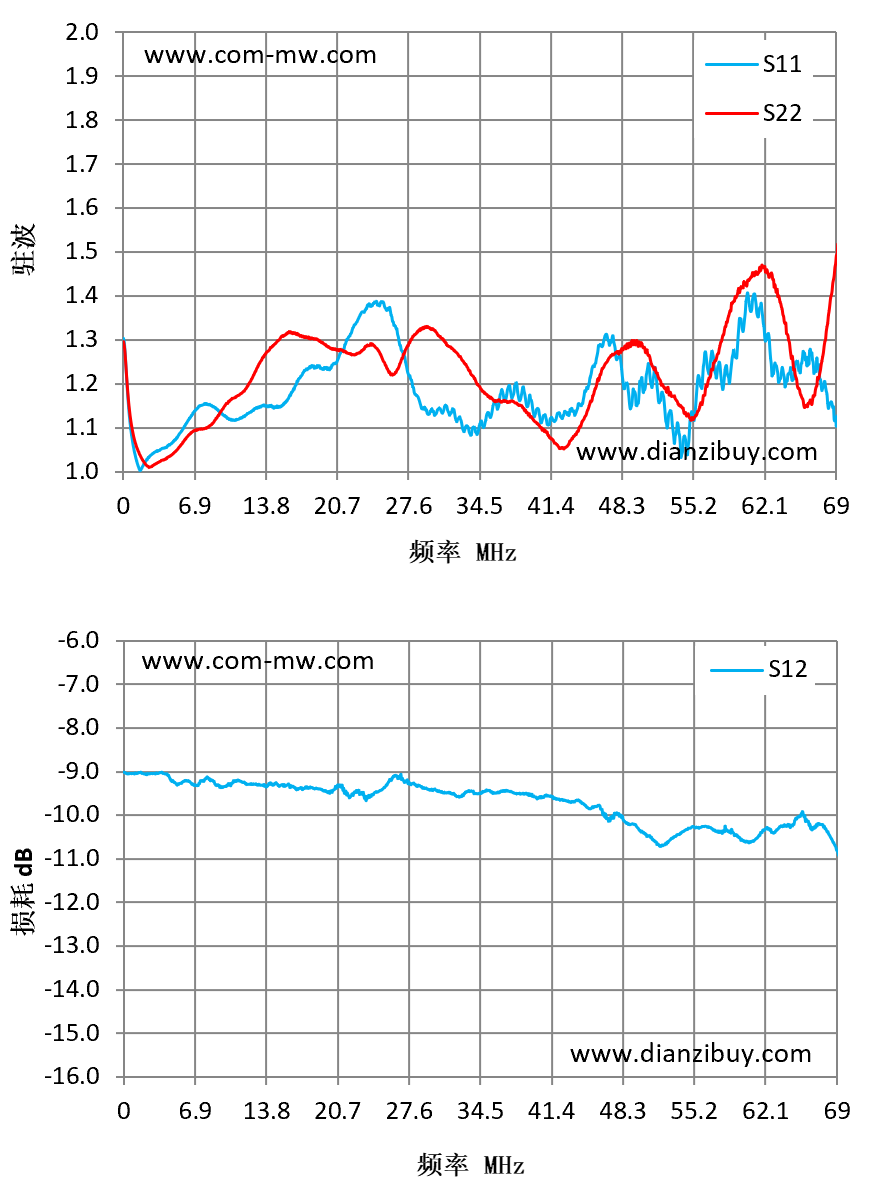

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.01 | 1.3 | 1.3 | -9 |
| 5 | 1.07 | 1.04 | -9.24 |
| 10 | 1.13 | 1.15 | -9.33 |
| 15 | 1.15 | 1.3 | -9.31 |
| 20 | 1.23 | 1.28 | -9.49 |
| 25 | 1.39 | 1.26 | -9.4 |
| 30 | 1.14 | 1.32 | -9.4 |
| 35 | 1.1 | 1.18 | -9.44 |
| 39 | 1.15 | 1.13 | -9.5 |
| 44 | 1.14 | 1.09 | -9.66 |
| 49 | 1.17 | 1.29 | -10.21 |
| 54 | 1.03 | 1.15 | -10.39 |
| 59 | 1.26 | 1.38 | -10.39 |
| 64 | 1.21 | 1.34 | -10.23 |
| 69 | 1.12 | 1.47 | -10.8 |
